コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
センタと複数の拠点を持つネットワークにおいて,センタ拠点間の通信経路をOSPFにより制御します。センタには2台のルータを設置し,1台を通常経路のルータ,もう1台を代替経路のルータとして使用します。
(2) 構成図と設定条件
- [構成図]

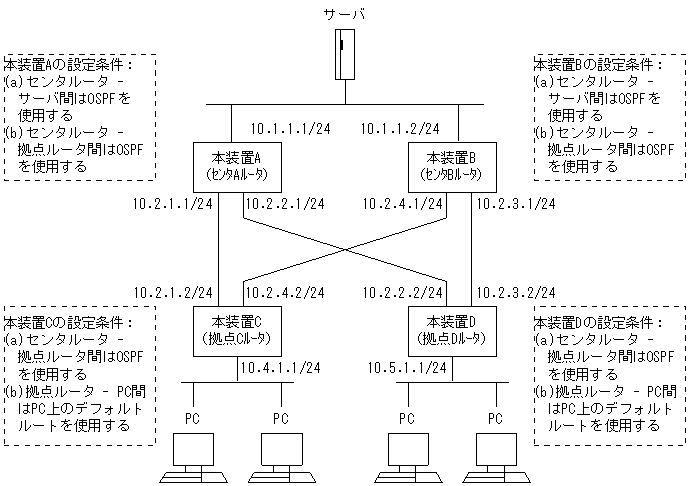

図9-9 構成図
- [設定条件]
- <ネットワークの環境>
- サーバ−PC間の通信経路は本装置Bより本装置Aを優先します。
- <本装置A/Bの環境>
- センタルータ(本装置A/B)−サーバ間の経路制御はOSPFを使用します。
- センタルータ(本装置A/B)−拠点ルータ(本装置C/D)間の経路制御はOSPFを使用します。
- <本装置C/Dの環境>
- 拠点ルータ(本装置C/D)−センタルータ(本装置A/B)間の経路制御はOSPFを使用します。
- 本装置C/D−PC間の通信はPC上のデフォルトルートを使用します。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
1 (config)# routerid 10.1.1.1 2 (config)# ospf yes [ospf] 3 (config)# backbone [ospf backbone] 4 (config)# interface 10.1.1.1 [ospf backbone interface 10.1.1.1] 5 (config)# cost 1 [ospf backbone interface 10.1.1.1] 6 (config)# exit [ospf backbone] 7 (config)# interface 10.2.1.2 [ospf backbone interface 10.2.1.2] 8 (config)# cost 1 [ospf backbone interface 10.2.1.2] 9 (config)# authmd5 key "auth-string" id 1 [ospf backbone interface 10.2.1.2] 10 (config)# exit [ospf backbone] 11 (config)# interface 10.2.2.2 [ospf backbone interface 10.2.2.2] 12 (config)# cost 1 [ospf backbone interface 10.2.2.2] 13 (config)# authmd5 key "auth-string" id 1 [ospf backbone interface 10.2.2.2] 14 (config)# exit [ospf backbone] 15 (config)# exit [ospf] 16 (config)# exit表9-33 本装置Aのコンフィグレーション解説
解説番号 解説 1 自装置のルータIDを定義します。 2〜6 インタフェース10.1.1.1において,送信コスト1でOSPFを動作させることを定義します。 7,8 インタフェース10.2.1.2において,送信コスト1でOSPFを動作させることを定義します。 9,10 インタフェース10.2.1.2において使用する認証情報を定義します。 11,12 インタフェース10.2.2.2において,送信コスト1でOSPFを動作させることを定義します。 13〜16 インタフェース10.2.2.2において使用する認証情報を定義します。
- <本装置B>
1 (config)# routerid 10.1.1.2 2 (config)# ospf yes [ospf] 3 (config)# backbone [ospf backbone] 4 (config)# interface 10.1.1.2 [ospf backbone interface 10.1.1.2] 5 (config)# cost 2 [ospf backbone interface 10.1.1.2] 6 (config)# exit [ospf backbone] 7 (config)# interface 10.2.4.2 [ospf backbone interface 10.2.4.2] 8 (config)# cost 2 [ospf backbone interface 10.2.4.2] 9 (config)# authmd5 key "auth-string" id 1 [ospf backbone interface 10.2.4.2] 10 (config)# exit [ospf backbone] 11 (config)# interface 10.2.3.2 [ospf backbone interface 10.2.3.2] 12 (config)# cost 2 [ospf backbone interface 10.2.3.2] 13 (config)# authmd5 key "auth-string" id 1 [ospf backbone interface 10.2.3.2] 14 (config)# exit [ospf backbone] 15 (config)# exit [ospf] 16 (config)# exit表9-34 本装置Bのコンフィグレーション解説
解説番号 解説 1 自装置のルータIDを定義します。 2〜6 インタフェース10.1.1.2において,送信コスト2でOSPFを動作させることを定義します。これによって,サーバ向けトラフィックを本装置Bより本装置Aを優先します。 7,8 インタフェース10.2.4.2において,送信コスト2でOSPFを動作させることを定義します。これによって,拠点C向けトラフィックを本装置Bより本装置Aを優先します。 9,10 インタフェース10.2.4.2において使用する認証情報を定義します。 11,12 インタフェース10.2.3.2において,送信コスト2でOSPFを動作させることを定義します。これによって,拠点D向けトラフィックを本装置Bより本装置Aを優先します。 13〜16 インタフェース10.2.3.2において使用する認証情報を定義します。
- <本装置C>
1 (config)# routerid 10.4.1.1 2 (config)# ospf yes [ospf] 3 (config)# backbone [ospf backbone] 4 (config)# interface 10.2.1.1 [ospf backbone interface 10.2.1.1] 5 (config)# cost 1 [ospf backbone interface 10.2.1.1] 6 (config)# authmd5 key "auth-string" id 1 [ospf backbone interface 10.2.1.1] 7 (config)# exit [ospf backbone] 8 (config)# interface 10.2.4.1 [ospf backbone interface 10.2.4.1] 9 (config)# cost 1 [ospf backbone interface 10.2.4.1] 10 (config)# authmd5 key "auth-string" id 1 [ospf backbone interface 10.2.4.1] 11 (config)# exit [ospf backbone] 12 (config)# exit [ospf] 13 (config)# exit 14 (config)# export proto ospfase [export proto ospfase] 15 (config)# proto direct [export proto ospfase proto direct] 16 (config)# 10.4.1.0 masklen 24 [export proto ospfase proto direct] 17 (config)# exit [export proto ospfase] 18 (config)# exit表9-35 本装置Cのコンフィグレーション解説
解説番号 解説 1 自装置のルータIDを定義します。 2〜5 インタフェース10.2.1.1において,送信コスト1でOSPFを動作させることを定義します。 6,7 インタフェース10.2.1.1において使用する認証情報を定義します。 8,9 インタフェース10.2.4.1において,送信コスト1でOSPFを動作させることを定義します。 10〜13 インタフェース10.2.4.1において使用する認証情報を定義します。 14〜18 端末を収容するネットワークをOSPFのAS外経路として広告することを定義します。
- <本装置D>
1 (config)# routerid 10.5.1.1 2 (config)# ospf yes [ospf] 3 (config)# backbone [ospf backbone] 4 (config)# interface 10.2.2.1 [ospf backbone interface 10.2.2.1] 5 (config)# cost 1 [ospf backbone interface 10.2.2.1] 6 (config)# authmd5 key "auth-string" id 1 [ospf backbone interface 10.2.2.1] 7 (config)# exit [ospf backbone] 8 (config)# interface 10.2.3.1 [ospf backbone interface 10.2.3.1] 9 (config)# cost 1 [ospf backbone interface 10.2.3.1] 10 (config)# authmd5 key "auth-string" id 1 [ospf backbone interface 10.2.3.1] 11 (config)# exit [ospf backbone] 12 (config)# exit [ospf] 13 (config)# exit 14 (config)# export proto ospfase [export proto ospfase] 15 (config)# proto direct [export proto ospfase proto direct] 16 (config)# 10.5.1.0 masklen 24 [export proto ospfase proto direct] 17 (config)# exit [export proto ospfase] 18 (config)# exit表9-36 本装置Dのコンフィグレーション解説
解説番号 解説 1 自装置のルータIDを定義します。 2〜5 インタフェース10.2.2.1において,送信コスト1でOSPFを動作させることを定義します。 6,7 インタフェース10.2.2.1において使用する認証情報を定義します。 8,9 インタフェース10.2.3.1において,送信コスト1でOSPFを動作させることを定義します。 10〜13 インタフェース10.2.3.1において使用する認証情報を定義します。 14〜18 端末を収容するネットワークをOSPFのAS外経路として広告することを定義します。
- [コンフィグレーションの表示]
- <本装置A>
routerid 10.1.1.1 ! ospf yes backbone interface 10.1.1.1 cost 1 interface 10.2.1.2 cost 1 authmd5 key "auth-string" id 1 interface 10.2.2.2 cost 1 authmd5 key "auth-string" id 1
- <本装置B>
routerid 10.1.1.2 ! ospf yes backbone interface 10.1.1.2 cost 2 interface 10.2.3.2 cost 2 authmd5 key "auth-string" id 1 interface 10.2.4.2 cost 2 authmd5 key "auth-string" id 1
- <本装置C>
routerid 10.4.1.1 ! ospf yes backbone interface 10.2.1.1 cost 1 authmd5 key "auth-string" id 1 interface 10.2.4.1 cost 1 authmd5 key "auth-string" id 1 ! export proto ospfase proto direct 10.4.1.0 masklen 24
- <本装置D>
routerid 10.5.1.1 ! ospf yes backbone interface 10.2.2.1 cost 1 authmd5 key "auth-string" id 1 interface 10.2.3.1 cost 1 authmd5 key "auth-string" id 1 ! export proto ospfase proto direct 10.5.1.0 masklen 24
