8.5.2　DHCPクライアントをリレーエージェント経由で接続する

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　コンフィグレーション例

(1)　設定内容の概要

リレーエージェント経由で一つのサブネットに収容された複数のDHCPクライアントに対してDHCPサーバのサービスを提供する例を示します。

(2)　構成図と設定条件

［構成図］

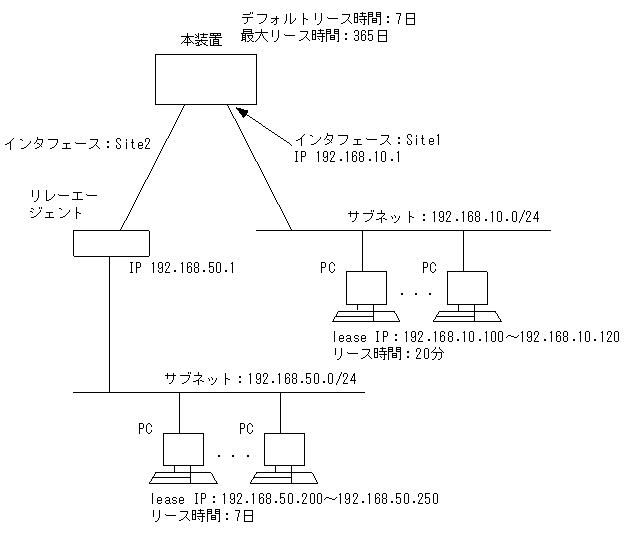

図8-22　構成図

［設定条件］

1. 本装置のインタフェース（インタフェース名Site1）から直結のDHCPクライアントへの配布アドレス範囲を192.168.10.100〜192.168.10.120とする。
2. サブネット192.168.10.0/24のネットワークのDHCPクライアントへの配布アドレスのデフォルトリース時間を20分，最大リース時間を365日とする。またDHCPクライアントは，本装置をルータとして使用する（デフォルトルータが本装置）。
3. 本装置のインタフェース（インタフェース名Site2）からDHCPリレーエージェント経由のDHCPクライアントへの配布アドレス範囲を192.168.50.200〜192.168.50.250とする。
4. サブネット192.168.50.0/24のネットワークのDHCPクライアントへの配布アドレスのデフォルトリース時間を7日，最大リース時間を365日とする。またDHCPクライアントは，DHCPリレーエージェントとなる装置をルータとして使用する（デフォルトルータがDHCPリレーエージェント装置）。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置＞

 1    (config)# dhcp interface Site1
 2    (config)# dhcp interface Site2
 3    (config)# dhcp subnet 192.168.10.0/24
      [dhcp subnet 192.168.10.0/24]
 4    (config)# range 192.168.10.100 192.168.10.120
      [dhcp subnet 192.168.10.0/24]
 5    (config)# default-lease-time min 20
      [dhcp subnet 192.168.10.0/24]
 6    (config)# option routers 192.168.10.1
      [dhcp subnet 192.168.10.0/24]
 7    (config)# exit
 8    (config)# dhcp subnet 192.168.50.0/24
      [dhcp subnet 192.168.50.0/24]
 9    (config)# range 192.168.50.200 192.168.50.250
      [dhcp subnet 192.168.50.0/24]
10    (config)# option routers 192.168.50.1
      [dhcp subnet 192.168.50.0/24]
11    (config)# exit
12    (config)# dhcp default-lease-time day 7
13    (config)# dhcp max-lease-time day 365

表8-26　本装置のコンフィグレーション解説

解説番号	解説
1	IP情報で定義したインタフェースSite1に対してDHCPサーバ機能の割り当てを行います。
2	IP情報で定義したインタフェースSite2に対してDHCPサーバ機能の割り当てを行います。
3〜7	DHCPクライアントがあるネットワークのサブネット（192.168.10.0/24）に対して，そのネットワークに接続されるクライアントに割り付けるIPアドレスを192.168.10.100から192.168.10.120まで設定します。本サブネット上のDHCPクライアントのリース時間を20分で個別定義します。また，このネットワーク上のDHCPクライアントは，デフォルトルータとして本装置を使用します。
8〜11	DHCPリレーエージェント経由で接続されるDHCPクライアントがあるネットワークのサブネット（192.168.50.0/24）に対して，そのネットワークに接続されるクライアントに割り付けるIPアドレスを設定します。本サブネット上のDHCPクライアントのリース時間は，本装置全体に設定するデフォルトリース時間７日を使用するので，ここでは定義しません（解説番号12参照）。また，このネットワーク上のDHCPクライアントは，デフォルトルータとしてDHCPリレーエージェント装置を使用します。
12	本装置全体に設定するデフォルトリース時間（7日）を定義します。
13	本装置全体に設定する最大リース時間（365日）を定義します。

［コンフィグレーションの表示］

＜本装置＞

dhcp interface Site1
dhcp interface Site2
dhcp default-lease-time day 7
dhcp max-lease-time day 365
dhcp subnet 192.168.10.0/24
  range 192.168.10.100 192.168.10.120
  default-lease-time min 20
  option routers 192.168.10.1
dhcp subnet 192.168.50.0/24
  range 192.168.50.200 192.168.50.250
  option routers 192.168.50.1
