8.1.5　特定サブネット間通信の制限

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　コンフィグレーション例

(1)　設定内容の概要

IPアドレス単位でフィルタリングするときのコンフィグレーションの例を示します。

(2)　構成図と設定条件

［構成図］

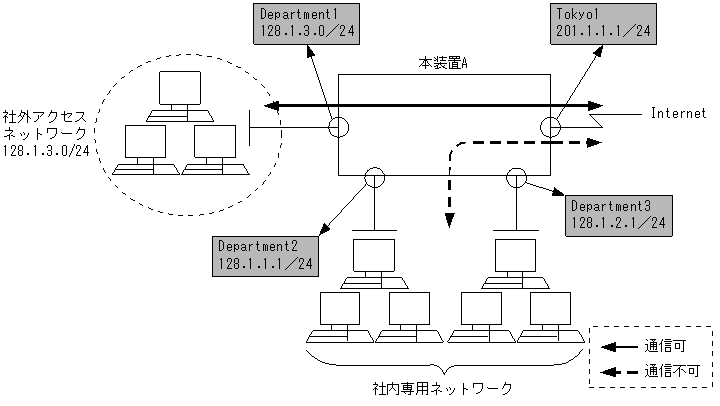

図8-5　構成図

［設定条件］

次のような構成で「社内専用ネットワーク」「社外アクセスネットワーク」「Internet」間でのアクセスを制限したい場合の設定例を示します。

1. 「社外アクセスネットワーク」＜−＞「Internet」間での通信の許可
   ・IPアドレス：
   「128.1.3.0／24」と「Internet」間

2. 「社内専用ネットワーク」＜−＞「Internet」間での通信の禁止

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞

 1    (config)# flow filter Tokyo1 in
      [flow filter Tokyo1 in]
 2    (config)# list 1 ip any 128.1.3.0/24 action forward
      [flow filter Tokyo1 in]
 3    (config)# list 2000 ip any any action drop
      [flow filter Tokyo1 in]
 4    (config)# exit
 5    (config)# flow filter Tokyo1 out
      [flow filter Tokyo1 out]
 6    (config)# list 1 ip 128.1.3.0/24 any action forward
      [flow filter Tokyo1 out]
 7    (config)# list 2000 ip any any action drop
      [flow filter Tokyo1 out]
 8    (config)# exit
 9    (config)# flow yes

表8-5　本装置Aのコンフィグレーション解説

解説番号	解説
1	インタフェース名Tokyo1のinbound（受信側）にfilterフロー情報を設定します。 flow filter inモードに移行します。
2	IPアドレス128.1.3.0/24を宛先とするパケットを中継するように設定します。
3	解説番号2で設定したフロー検出条件以外のパケットを廃棄するように設定します。
4	flow filter inモードからグローバルコンフィグモードに戻ります。
5	インタフェース名Tokyo1のoutbound（送信側）にfilterフロー情報を設定します。 flow filter outモードに移行します。
6	IPアドレス128.1.3.0/24を送信元とするパケットを中継するように設定します。
7	解説番号6で設定したフロー検出条件以外のパケットを廃棄するように設定します。
8	flow filter outモードからグローバルコンフィグモードに戻ります。
9	フロー制御機能を使用する設定にします。

［コンフィグレーションの表示］

＜本装置A＞

flow yes
flow filter Tokyo1 in
  list 1 ip any 128.1.3.0/24 action forward
  list 2000 ip any any action drop
flow filter Tokyo1 out
  list 1 ip 128.1.3.0/24 any action forward
  list 2000 ip any any action drop
