7.3.4 エッジポートの設定

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

エッジポート機能の設定例を示します。PC,サーバを接続するポートにエッジポート機能を設定すると,回線アップ後に速やかに通信が可能となります。また,設定ポートにはBPDUを送信しないため,不要なトラフィックを抑制できます。

(2) 構成図と設定条件

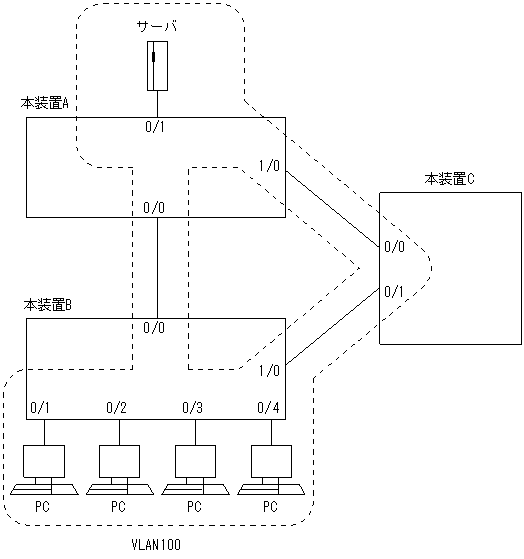

[構成図]

図7-15 構成図

[図データ]

[設定条件]
  1. 本装置A,本装置B,本装置CにポートVLANを設定します。
  2. 各装置にシングルスパニングツリーをIEEE802.1wで動作するように設定します。
  3. 本装置Aに関してサーバを接続するポートにエッジポート機能を設定します。
  4. 本装置Bに関してPCを接続するポートにエッジポート機能を設定します。

(3) コンフィグレーション例

[コマンドによる設定]

<本装置A>
 1    (config)# spanning-tree-system
      [spanning-tree-system]
 2    (config)# link-type point-to-point 0/0,1/0
      [spanning-tree-system]
 3    (config)# edge-port 0/1
      [spanning-tree-system]
 4    (config)# exit
 5    (config)# spanning-tree single
      [spanning-tree single]
 6    (config)# protocol rstp
      [spanning-tree single]
 7    (config)# exit

表7-24 本装置Aのコンフィグレーション解説

解説番号 解説
1,2 IEEE802.1wベースで運用するために,スパニングツリーシステム情報として,回線(ポート0/0と1/0)のリンクタイプをPoint-to-pointに設定します。
3 ポート0/1に関してエッジポート機能を設定します。
4 spanning-tree-systemモードからグローバルコンフィグモードに戻ります。
5 シングルスパニングツリーを定義します。
6 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。
7 spanning-treeモードからグローバルコンフィグモードに戻ります。

<本装置B>
 1    (config)# spanning-tree-system
      [spanning-tree-system]
 2    (config)# link-type point-to-point 0/0,1/0
      [spanning-tree-system]
 3    (config)# edge-port 0/1-4
      [spanning-tree-system]
 4    (config)# exit
 5    (config)# spanning-tree single
      [spanning-tree single]
 6    (config)# protocol rstp
      [spanning-tree single]
 7    (config)# exit

表7-25 本装置Bのコンフィグレーション解説

解説番号 解説
1,2 IEEE802.1wベースで運用するために,スパニングツリーシステム情報として,回線(ポート0/0と1/0)のリンクタイプをPoint-to-pointに設定します。
3 ポート0/1,0/2,0/3,0/4にエッジポート機能を設定します。
4 spanning-tree-systemモードからグローバルコンフィグモードに戻ります。
5 シングルスパニングツリーを定義します。
6 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。
7 spanning-treeモードからグローバルコンフィグモードに戻ります。

<本装置C>
 1    (config)# spanning-tree-system
      [spanning-tree-system]
 2    (config)# link-type point-to-point 0/0-1
      [spanning-tree-system]
 3    (config)# exit
 4    (config)# spanning-tree single
      [spanning-tree single]
 5    (config)# protocol rstp
      [spanning-tree single]
 6    (config)# exit

表7-26 本装置Cのコンフィグレーション解説

解説番号 解説
1,2 IEEE802.1wベースで運用するために,スパニングツリーシステム情報として,回線(ポート0/0と0/1)のリンクタイプをPoint-to-pointに設定します。
3 spanning-tree-systemモードからグローバルコンフィグモードに戻ります。
4 シングルスパニングツリーを定義します。
5 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。
6 spanning-treeモードからグローバルコンフィグモードに戻ります。

[コンフィグレーションの表示]

<本装置A>
spanning-tree-system
  link-type point-to-point 0/0
  link-type point-to-point 1/0
  edge-port 0/1
!
spanning-tree single
  protocol rstp

<本装置B>
spanning-tree-system
  link-type point-to-point 0/0
  link-type point-to-point 1/0
  edge-port 0/1-4
!
spanning-tree single
  protocol rstp

<本装置C>
spanning-tree-system
  link-type point-to-point 0/0-1
!
spanning-tree single
  protocol rstp
