6.1.2 IPv6ネットワークのTag-VLAN連携

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

イーサネットNIFの1物理回線をVLAN回線で多重化し,ネットワークレイヤプロトコルにIPv6を使用して通信を行う場合の例を示します。

(2) 構成図と設定条件

[構成図]

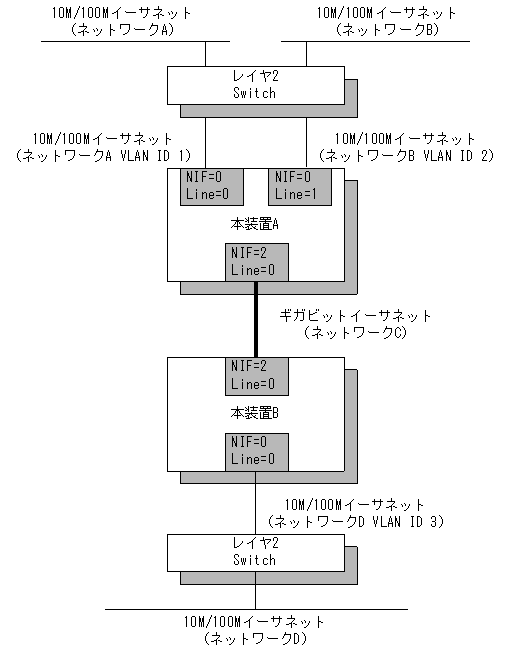

図6-2 構成図

[図データ]

[設定条件]

<イーサネット(10/100M)上の動作条件>
  • 接続インタフェースの選択:オートネゴシエーション
  • VLAN設定:あり

<ギガビット・イーサネット上の動作条件>
  • フロー制御:行う
  • VLAN設定:なし

<本装置Aの環境>
NIF番号0,Line番号0に10M/100MイーサネットのNIFが実装されています。当該インタフェースをVLAN ID=1,3ffe:501:811:ff01::/64のネットワークAに接続します。
NIF番号0,Line番号1に10M/100MイーサネットのNIFが実装されています。当該インタフェースをVLAN ID=2,3ffe:501:811:ff02::/64のネットワークBに接続します。
またNIF番号2,Line番号0にギガビット・イーサネットのNIFが実装されています。当該インタフェースを3ffe:501:811:ff20::/64のネットワークCに接続します。
NIF番号0,Line番号0および NIF番号0,Line番号1のインタフェースにはRA情報の広告を行います。

<本装置Bの環境>
NIF番号0,Line番号0に10M/100MイーサネットのNIFが実装されています。当該インタフェースをVLAN ID=3,3ffe:501:811:ff04::/64のネットワークDに接続します。
またNIF番号2,Line番号0にギガビット・イーサネットのNIFが実装されています。当該インタフェースを3ffe:501:811:ff20::/64のネットワークCに接続します。
NIF番号0,Line番号0のインタフェースにはRA情報の広告を行います。

(3) コンフィグレーション例

[コマンドによる設定]

<本装置A>
 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# vlan Department_v1 1
      [vlan Department_v1]
 3    (config)# ip 3ffe:501:811:ff01::/64
      [vlan Department_v1]
 4    (config)# exit
      [line Department1]
 5    (config)# exit
 6    (config)# line Department2 ethernet 0/1
      [line Department2]
 7    (config)# vlan Department_v2 2
      [vlan Department_v2]
 8    (config)# ip 3ffe:501:811:ff02::/64
      [vlan Department_v2]
 9    (config)# exit
      [line Department2]
10    (config)# exit
11    (config)# line Department3 gigabit_ethernet 2/0
      [line Department3]
12    (config)# ip fe80::1/64
      [line Department3]
13    (config)# ip-address 3ffe:501:811:ff20::1/64
      [line Department3]
14    (config)# exit
15    (config)# ra yes
      [ra]
16    (config)# interface Department_v1
      [ra interface Department_v1]
17    (config)# exit
      [ra]
18    (config)# interface Department_v2
      [ra interface Department_v2]
19    (config)# exit
      [ra]
20    (config)# exit

表6-2 本装置Aのコンフィグレーション解説

解説番号 解説
1 NIF番号0,Line番号0に回線名Department1のイーサネット回線を定義します。デフォルトで接続インタフェースはオートネゴシエーションを行う設定となります。
lineモードに移行します。
2 回線名Department1にVLAN回線名Department_v1,VLAN ID 1を定義します。
vlanモードに移行します。
3 ip定義は自IPv6アドレス3ffe:501:811:ff01::,プレフィックス長64のプレフィックス形式で定義し,IPv6アドレスのインタフェースID部は装置による自動設定とします。またIPv6リンクローカルアドレスは装置による自動設定とします。
4 vlanモードからlineモードに戻ります。
5 lineモードからグローバルコンフィグモードに戻ります。
6 NIF番号0,Line番号1に回線名Department2のイーサネット回線を定義します。デフォルトで接続インタフェースはオートネゴシエーションを行う設定となります。
lineモードに移行します。
7 回線名Department2にVLAN回線名Department_v2,VLAN ID 2を定義します。
vlanモードに移行します。
8 ip定義は自IPv6アドレス3ffe:501:811:ff02::,プレフィックス長64のプレフィックス形式で定義し,IPv6アドレスのインタフェースID部は装置による自動設定とします。またIPv6リンクローカルアドレスは装置による自動設定とします。
9 vlanモードからlineモードに戻ります。
10 lineモードからグローバルコンフィグモードに戻ります。
11 NIF番号2,Line番号0に回線名Department3のギガビット・イーサネット回線を定義します。デフォルトでフロー制御を行う設定となります。
lineモードに移行します。
12,13 ip定義は自IPv6リンクローカルアドレスfe80::1,プレフィックス長64を定義します。またIPv6グローバルアドレスとして3ffe:501:811:ff20::1,プレフィックス長64を定義します。
14 lineモードからグローバルコンフィグモードに戻ります。
15 ルータ広告(RA情報)を使用します。
raモードに移行します。
16 RA情報をDepartment_v1のインタフェースだけ広告することを設定します。
ra interfaceモードに移行します。
17 ra interfaceモードからraモードに戻ります。
18 RA情報をDepartment_v2のインタフェースだけ広告することを設定します。
ra interfaceモードに移行します。
19 ra interfaceモードからraモードに戻ります。
20 raモードからグローバルコンフィグモードに戻ります。

<本装置B>
 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# vlan Department_v1 3
      [vlan Department_v1]
 3    (config)# ip 3ffe:501:811:ff04::/64
      [vlan Department_v1]
 4    (config)# exit
      [line Department1]
 5    (config)# exit
 6    (config)# line Department2 gigabit_ethernet 2/0
      [line Department2]
 7    (config)# ip fe80::2/64
      [line Department2]
 8    (config)# ip-address 3ffe:501:811:ff20::2/64
      [line Department2]
 9    (config)# exit
10    (config)# ra yes
      [ra]
11    (config)# interface Department_v1
      [ra interface Department_v1]
12    (config)# exit
      [ra]
13    (config)# exit

表6-3 本装置Bのコンフィグレーション解説

解説番号 解説
1 NIF番号0,Line番号0に回線名Department1のイーサネット回線を定義します。デフォルトで接続インタフェースはオートネゴシエーションを行う設定となります。
lineモードに移行します。
2 回線名Department1にVLAN回線名Department_v1,VLAN ID 3を定義します。
vlanモードに移行します。
3 ip定義は自IPv6アドレス3ffe:501:811:ff04::,プレフィックス長64プレフィックス形式で定義し,IPv6アドレスのインタフェースID部は装置による自動設定とします。またIPv6リンクローカルアドレスは装置による自動設定とします。
4 vlanモードからlineモードに戻ります。
5 lineモードからグローバルコンフィグモードに戻ります。
6 NIF番号2,Line番号0に回線名Department2のギガビット・イーサネット回線を定義します。デフォルトでフロー制御を行う設定となります。
lineモードに移行します。
7,8 ip定義は自IPv6リンクローカルアドレスfe80::2,プレフィックス長64を定義します。またIPv6グローバルアドレスとして3ffe:501:811:ff20::2,プレフィックス長64を定義します。
9 lineモードからグローバルコンフィグモードに戻ります。
10 ルータ広告(RA情報)を使用します。
raモードに移行します。
11 RA情報をDepartment_v1のインタフェースだけ広告することを設定します。
ra interfaceモードに移行します。
12 ra interfaceモードからraモードに戻ります。
13 raモードからグローバルコンフィグモードに戻ります。

[コンフィグレーションの表示]

<本装置A>
line Department1 ethernet 0/0
  vlan Department_v1 1
    ip 3ffe:501:811:ff01::/64
!
line Department2 ethernet 0/1
  vlan Department_v2 2
    ip 3ffe:501:811:ff02::/64
!
line Department3 gigabit_ethernet 2/0
  ip fe80::1/64
  ip-address 3ffe:501:811:ff20::1/64
!
ra yes
  interface Department_v1
  interface Department_v2

<本装置B>
line Department1 ethernet 0/0
  vlan Department_v1 3
    ip 3ffe:501:811:ff04::/64
!
line Department2 gigabit_ethernet 2/0
  ip fe80::2/64
  ip-address 3ffe:501:811:ff20::2/64
!
ra yes
  interface Department_v1
