5.2.2　IPv6，IPv4混在ネットワークのPOS

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

SONET/SDH網をOC-192c／STM-64 POSで接続し，ネットワークレイヤプロトコルにIPv6およびIPv4を使用して通信を行う場合の例を示します。

(2)　構成図と設定条件

［構成図］

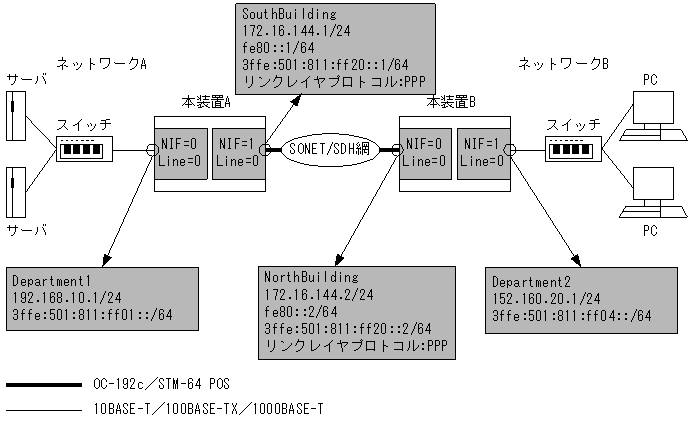

図5-4　構成図

[図データ]

［設定条件］

＜10BASE-T／100BASE-TX／1000BASE-T上の動作条件＞
  • セグメント規格：オートネゴシエーション
  • フローコントロール：送受信共に無効
  • 最大フレーム長：1518オクテット（Tag1段含む，FCSを含まない）

＜SONET/SDH網の動作条件＞
  • クロック：independent
  • CRC長：32ビット
  • スクランブル：有効
  • セクショントレースメッセージモード：1オクテット
  • J0：01（16進数）
  • RDIモード：1ビット

＜PPPの動作条件＞
  • MRU：4470オクテット（FCSを含まない）
  • Echo-Requestパケットの試行回数：7回
  • Echo-Requestパケットに対し，リンク品質「良」と判断する最低の受信Echo-Reply回数：6回
  • Echo-Requestパケットの送信間隔：3秒
  • 相手局に対して自IPv4アドレスの通知：通知しない
  • 自装置から送信したConfigure-RequestパケットやTerminate-Requestパケットが相手局から無応答の場合のパケット再送間隔：2秒
  • 自装置から送信したTerminate-Requestパケットに対して相手装置からTerminate-Ackパケット応答がない場合のTerminate-Requestパケット最大送信回数：2回
  • 自装置から送信したConfigure-Requestパケットに対して相手装置から応答がない場合のConfigure-Requestパケット最大送信回数：10回
  • 相手装置から受信したConfigure-Requestパケットのオプションに対して自装置からConfigure-Nakパケットを送信する最大回数：5回

＜本装置Aの環境＞
NIF番号0，Line番号0に10BASE-T／100BASE-TX／1000BASE-TのNIFが実装されています。当該インタフェースをIPv6ネットワーク3ffe:501:811:ff01::/64，IPv4ネットワーク192.168.10/24のネットワークAに接続します。またNIF番号1，Line番号0にOC-192c／STM-64 POSのNIFが実装されています。当該インタフェースをIPv6ネットワーク3ffe:501:811:ff20::2，IPv4ネットワーク172.16.144.2に接続します。

＜本装置Bの環境＞
NIF番号0，Line番号0に10BASE-T／100BASE-TX／1000BASE-TのNIFが実装されています。当該インタフェースをIPv6ネットワーク3ffe:501:811:ff04::/64，IPv4ネットワーク152.160.20/24のネットワークBに接続します。またNIF番号1，Line番号0にOC-192c／STM-64 POSのNIFが実装されています。当該インタフェースをIPv6ネットワーク3ffe:501:811:ff20::1，IPv4ネットワーク172.16.144.1に接続します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# ip 192.168.10.1/24
      [line Department1]
 3    (config)# ip 3ffe:501:811:ff01::/64
      [line Department1]
 4    (config)# exit
 5    (config)# line SouthBuilding oc192pos 1/0
      [line SouthBuilding]
 6    (config)# clock external
      [line SouthBuilding]
 7    (config)# ppp
      [line SouthBuilding]
 8    (config)# ip destination_ip_address 172.16.144.2
      [line SouthBuilding]
 9    (config)# ip 172.16.144.1/24
      [line SouthBuilding]
10    (config)# ip fe80::1/64 destination_ip_address fe80::2
      [line SouthBuilding]
11    (config)# ip-address 3ffe:501:811:ff20::1/64 destination_ip_address
                3ffe:501:811:ff20::2
      [line SouthBuilding]
12    (config)# exit
13    (config)# ra yes
      [ra]
14    (config)# interface Department1
      [ra interface Department1]
15    (config)# exit
      [ra]
16    (config)# exit

表5-7　本装置Aのコンフィグレーション解説

解説番号 解説
1 NIF番号0，Line番号0に回線名Department1の10BASE-T／100BASE-TX／1000BASE-T回線を設定します。デフォルトで以下の設定となります。
  • セグメント規格…オートネゴシエーション
  • フローコントロール…送受信共に無効
  • 最大フレーム長 …1518オクテット（Tag1段含む，FCSを含まない）
lineモードに移行します。
2，3 IP情報はIPv4アドレス192.168.10.1，サブネットマスク24を設定します。自IPv6はアドレス3ffe:501:811:ff01::，プレフィックス長64で設定し，IPv6アドレスのインタフェースID部は装置による自動設定とします。またIPv6リンクローカルアドレスは装置による自動設定とします。デフォルトで送信IP MTU長は1500オクテットとなります。
4 lineモードからグローバルコンフィグモードに戻ります。
5 NIF番号1，Line番号0に回線名SouthBuildingのOC-192c/STM-64 POS回線を設定します。デフォルトで以下の設定となります。
  • クロック…independent
  • CRC長…32ビット
  • スクランブル…有効
  • 動作モード…SONET
  • セクショントレースメッセージモード…1オクテット
  • J0…01（16進数）
  • RDIモード…1ビット
  • B2SDビットエラー率閾値…6
  • B2SDが発生した際に回線障害とするか…回線障害としない
  • SFビットエラー率閾値…3
lineモードに移行します。
6 設定をSONET/SDH網に合わせるため，クロックをexternalに設定します。
7 PPPの設定をします。デフォルトでMRUは4470オクテット（FCSを含まない）となります。
8〜11 IP情報はIPv4アドレス172.16.144.1，サブネットマスク24，接続先IPv4アドレス172.16.144.2を設定します。自IPv6はリンクローカルアドレスfe80::1，プレフィックス長64，接続先IPv6リンクローカルアドレスfe80::2を設定します。またIPv6グローバルアドレスとして3ffe:501:811:ff20::1，プレフィックス長64，接続先IPv6グローバルアドレス3ffe:501:811:ff20::2を設定します。デフォルトで送信IP MTU長は1500オクテットとなります。
12 lineモードからグローバルコンフィグモードに戻ります。
13 ルータ広告（RA情報）を使用します。
raモードに移行します。
14 RA情報をDepartment1のインタフェースだけ広告することを設定します。
ra interfaceモードに移行します。
15 ra interfaceモードからraモードに戻ります。
16 raモードからグローバルコンフィグモードに戻ります。

＜本装置B＞
 1    (config)# line Department2 ethernet 0/0
      [line Department2]
 2    (config)# ip 152.160.20.1/24
      [line Department2]
 3    (config)# ip 3ffe:501:811:ff04::/64
      [line Department2]
 4    (config)# exit
 5    (config)# line NorthBuilding oc192pos 1/0
      [line NorthBuilding]
 6    (config)# clock external
      [line NorthBuilding]
 7    (config)# ppp
      [line NorthBuilding]
 8    (config)# ip destination_ip_address 172.16.144.1
      [line NorthBuilding]
 9    (config)# ip 172.16.144.2/24
      [line NorthBuilding]
10    (config)# ip fe80::2/64 destination_ip_address fe80::1
      [line NorthBuilding]
11    (config)# ip-address 3ffe:501:811:ff20::2/64 destination_ip_address
                3ffe:501:811:ff20::1
      [line NorthBuilding]
12    (config)# exit
13    (config)# ra yes
      [ra]
14    (config)# interface Department2
      [ra interface Department2]
15    (config)# exit
      [ra]
16    (config)# exit

表5-8　本装置Bのコンフィグレーション解説

解説番号 解説
1 NIF番号0，Line番号0に回線名Department2の10BASE-T／100BASE-TX／1000BASE-T回線を設定します。デフォルトで以下の設定となります。
  • セグメント規格…オートネゴシエーション
  • フローコントロール…送受信共に無効
  • 最大フレーム長 …1518オクテット（Tag1段含む，FCSを含まない）
lineモードに移行します。
2，3 IP情報はIPv4アドレス152.160.20.1，サブネットマスク24と設定します。自IPv6はアドレス3ffe:501:811:ff04::，プレフィックス長64で設定し，IPv6アドレスのインタフェースID部は装置による自動設定とします。またIPv6リンクローカルアドレスは装置による自動設定とします。デフォルトで送信IP MTU長は1500オクテットとなります。
4 lineモードからグローバルコンフィグモードに戻ります。
5 NIF番号1，Line番号0に回線名NorthBuilding のOC-192c/STM-64 POS回線を設定します。デフォルトで以下の設定となります。
  • クロック…independent
  • CRC長…32ビット
  • スクランブル…有効
  • 動作モード…SONET
  • セクショントレースメッセージモード…1オクテット
  • J0…01（16進数）
  • RDIモード…1ビット
  • SDビットエラー率閾値…6
  • B2SDが発生した際に回線障害とするか…回線障害としない
  • SFビットエラー率閾値…3
lineモードに移行します。
6 設定をSONET/SDH網に合わせるため，クロックをexternalに設定します。
7 PPPの設定をします。デフォルトでMRUは4470オクテット（FCSを含まない）となります。
8〜11 IP情報はIPv4アドレス172.16.144.2，サブネットマスク24，接続先IPv4アドレス172.16.144.1と設定します。自IPv6はリンクローカルアドレスfe80::2，プレフィックス長64，接続先IPv6リンクローカルアドレスfe80::1を設定します。またIPv6グローバルアドレスとして3ffe:501:811:ff20::2，プレフィックス長64，接続先IPv6グローバルアドレス3ffe:501:811:ff20::1を設定します。デフォルトで送信IP MTU長は1500オクテットとなります。
12 lineモードからグローバルコンフィグモードに戻ります。
13 ルータ広告（RA情報）を使用します。
raモードに移行します。
14 RA情報をDepartment2のインタフェースだけ広告することを設定します。
ra interfaceモードに移行します。
15 ra interfaceモードからraモードに戻ります。
16 raモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置A＞
line Department1 ethernet 0/0
  ip 192.168.10.1/24
  ip 3ffe:501:811:ff01::/64
!
line SouthBuilding oc192pos 1/0
  clock external
  ppp
  ip destination_ip_address 172.16.144.2
  ip 172.16.144.1/24
  ip fe80::1/64 destination_ip_address fe80::2
  ip-address 3ffe:501:811:ff20::1/64 destination_ip_address
  3ffe:501:811:ff20::2
!
ra yes
  interface Department1

＜本装置B＞
line Department2 ethernet 0/0
  ip 152.160.20.1/24
  ip 3ffe:501:811:ff04::/64
!
line NorthBuilding oc192pos 1/0
  clock external
  ppp
  ip destination_ip_address 172.16.144.1
  ip 172.16.144.2/24
  ip fe80::2/64 destination_ip_address fe80::1
  ip-address 3ffe:501:811:ff20::2/64 destination_ip_address
  3ffe:501:811:ff20::1
!
ra yes
  interface Department2
