4.1.5　SONET/SDH網を10GBASE-Wで接続する【AX7800S】

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

SONET/SDH網を10GBASE-Wで接続する例を示します。

(2)　構成図と設定条件

［構成図］

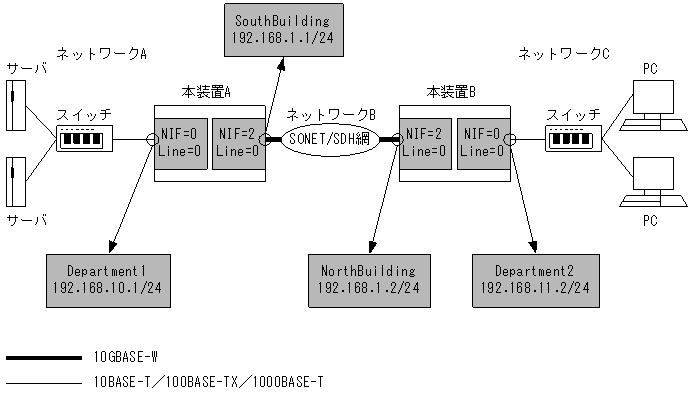

図4-5　構成図

[図データ]

［設定条件］

＜10GBASE-W上の動作条件＞
  • フローコントロール：送受信共に有効
  • 最大フレーム長：1518オクテット（Tag1段を含む，FCSを含まない）
  • クロック：external
  • セクショントレースメッセージモード：1オクテット
  • J0：01（16進数）
  • SSビット：00（2進数）
  • パストレースメッセージモード：1オクテット
  • J1：00（16進数）
  • C2：1A（16進数）
  • RDIモード：1bit
  • B2SDビットエラー率の閾値：10-6

＜10BASE-T／100BASE-TX／1000BASE-T上の動作条件＞
  • セグメント規格：オートネゴシエーション
  • フローコントロール：送受信共に無効
  • 最大フレーム長：1518オクテット（Tag1段を含む，FCSを含まない）

＜SONET/SDH網の動作条件＞
  • 最大フレーム長：1518オクテット（Tag1段を含む，FCSを含まない）
  • クロック：independent
  • セクショントレースメッセージモード：1オクテット
  • J0：01（16進数）
  • SSビット：00（2進数）
  • パストレースメッセージモード：1オクテット
  • J1：00（16進数）
  • C2：1A（16進数）
  • RDIモード：1bit

＜本装置A／Bの環境＞
NIF番号0，Line番号0に10BASE-T／100BASE-TX／1000BASE-TのNIFが実装されています。当該インタフェースを次に示すネットワークに接続します。
  • 本装置Aの場合：192.168.10/24のネットワークA
  • 本装置Bの場合：192.168.11/24のネットワークC
また，NIF番号2，Line番号0に10GBASE-WのNIFが実装されています。
当該インタフェースを192.168.1/24のネットワークBに接続します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# ip 192.168.10.1/24
      [line Department1]
 3    (config)# exit
 4    (config)# line SouthBuilding 10gigabit_ethernet_wan 2/0
      [line SouthBuilding]
 5    (config)# clock external section_trace_message_mode 1octet ss sonet
                path_trace_message_mode 1octet
      [line SouthBuilding]
 6    (config)# ip 192.168.1.1/24
      [line SouthBuilding]
 7    (config)# exit

表4-9　本装置Aのコンフィグレーション解説

解説番号 解説
1 NIF番号0，Line番号0に回線名Department1の10BASE-T／100BASE-TX／1000BASE-T回線を設定します。デフォルトで以下の設定となります。
  • セグメント規格…オートネゴシエーション
  • フローコントロール…送受信共に無効
  • 最大フレーム長 …1518オクテット（Tag1段含む，FCSを含まない）
lineモードに移行します。
2 IP情報は自IPv4アドレス192.168.10.1，サブネットマスク24を設定します。デフォルトで送信IP MTU長は1500オクテットとなります。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号2，Line番号0に回線名SouthBuildingの10GBASE-W回線を設定します。デフォルトで以下の設定となります。
  • フローコントロール…送受信共に有効
  • 最大フレーム長…1518オクテット（Tag1段含む，FCSを含まない）
  • クロック…independent
  • セクショントレースメッセージモード…16オクテット
  • J0…89000000000000000000000000000000（16進数）
  • SSビット…10（ieee802_3ae，2進数）
  • パストレースメッセージモード…16オクテット
  • J1…89000000000000000000000000000000（16進数）
  • C2…1A（16進数）
  • RDIモード…3bit
  • B2SDビットエラー率閾値…6
lineモードに移行します。
5 設定をSONET/SDH網に合わせるため，クロックをexternalに設定します。
6 IP情報は自IPv4アドレス192.168.1.1，サブネットマスク24を設定します。デフォルトで送信IP MTU長は1500オクテットとなります。
7 lineモードからグローバルコンフィグモードに戻ります。

＜本装置B＞
 1    (config)# line Department2 ethernet 0/0
      [line Department2]
 2    (config)# ip 192.168.11.2/24
      [line Department2]
 3    (config)# exit
 4    (config)# line NorthBuilding 10gigabit_ethernet_wan 2/0
      [line NorthBuilding]
 5    (config)# clock external section_trace_message_mode 1octet ss sonet
                path_trace_message_mode 1octet
      [line NorthBuilding]
 6    (config)# ip 192.168.1.2/24
      [line NorthBuilding]
 7    (config)# exit

表4-10　本装置Bのコンフィグレーション解説

解説番号 解説
1 NIF番号0，Line番号0に回線名Department 2の10BASE-T／100BASE-TX／1000BASE-T回線を設定します。デフォルトで以下の設定となります。
  • セグメント規格…オートネゴシエーション
  • フローコントロール…送受信共に無効
  • 最大フレーム長 …1518オクテット（Tag1段含む，FCSを含まない）
lineモードに移行します。
2 IP情報は自IPv4アドレス192.168.11.2，サブネットマスク24を設定します。デフォルトで送信IP MTU長は1500オクテットとなります。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号2，Line番号0に回線名NorthBuilding の10GBASE-W回線を設定します。デフォルトで以下の設定となります。
  • フローコントロール…送受信共に有効
  • 最大フレーム長…1518オクテット（Tag1段含む，FCSを含まない）
  • クロック…independent
  • セクショントレースメッセージモード…16オクテット
  • J0…89000000000000000000000000000000（16進数）
  • SSビット…10（ieee802_3ae，2進数）
  • パストレースメッセージモード…16オクテット
  • J1…89000000000000000000000000000000（16進数）
  • C2…1A（16進数）
  • RDIモード…3bit
  • B2SDビットエラー率閾値…6
lineモードに移行します。
5 設定をSONET/SDH網に合わせるため，クロックをexternalに設定します。
6 IP情報は自IPv4アドレス192.168.1.2，サブネットマスク24を設定します。デフォルトで送信IP MTU長は1500オクテットとなります。
7 lineモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置A＞
line Department1 ethernet 0/0
  ip 192.168.10.1/24
!
line SouthBuilding 10gigabit_ethernet_wan 2/0
  clock external
  section_trace_message_mode 1octet
  ss sonet
  path_trace_message_mode 1octet
  ip 192.168.1.1/24

＜本装置B＞
line Department2 ethernet 0/0
  ip 192.168.11.2/24
!
line NorthBuilding 10gigabit_ethernet_wan 2/0
  clock external
  section_trace_message_mode 1octet
  ss sonet
  path_trace_message_mode 1octet
  ip 192.168.1.2/24
