1.5　コンフィグレーションファイルの形式

コンフィグレーションファイルはテキスト形式で記述され，各コンフィグレーションは次の図で示したように表現されます。各コンフィグレーションの詳細については，マニュアル「コンフィグレーションコマンドレファレンス Vol.1，Vol.2」を参照してください。

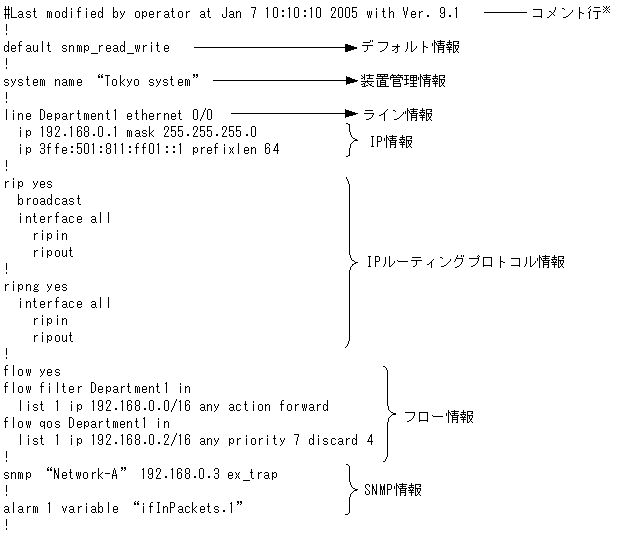

図1-4　コンフィグレーションファイルのフォーマット概要

注※

コンフィグレーション表示コマンド（show running-config，configureモードでのshow）を実行した場合，コンフィグレーションコマンドを用いてコンフィグレーションを変更した時の変更者，変更日付が先頭に表示されます。また，コンフィグレーションコマンドを用いてコンフィグレーションを保存した場合，コンフィグレーションファイルの先頭に変更者，変更日付が自動で付与されます。先頭行にコメントを記述していると，本装置が行の内容を変更するのでご注意ください。

コンフィグレーションファイルに定義されたコンフィグレーションはRMメモリに保持されるため，定義できるコンフィグレーションの行数はRMメモリ量によって決まります。定義するコンフィグレーションに比べてRMメモリ量が少なかったり，制限を超えるようなコンフィグレーションを編集した場合は，「Not enough memory, configuration file is too big.」または「Not enough memory to edit configuration.」のメッセージを表示しますので，不要なコンフィグレーションを削除するかRMメモリを増設してください。

RMメモリ量，コンフィグレーションファイルに定義できるコンフィグレーションの行数，およびRMメモリに保持されるコンフィグレーションのデータサイズの関係を次の表に示します。

表1-2　コンフィグレーションファイルに定義できる行数およびデータサイズ

BCUメモリ	定義できるコンフィグレーションの行数	データサイズ
256MB	約42,000〜約60,000（行）	3.0MB
512MB	約50,000〜約70,000（行）	3.5MB
768MB	約60,000〜約80,000（行）	5.3MB
1GB	約84,000〜約100,000（行）	7.5MB

定義するコンフィグレーションの行数が「表1-2　コンフィグレーションファイルに定義できる行数およびデータサイズ」の範囲内の場合は，下記（注1）の計算式で定義できるコンフィグレーションの最大行数を確認してください。また，BCUメモリに保持するコンフィグレーションのデータサイズは，下記（注2）の計算式で確認し，必要なBCUメモリ量を実装してください。

なお，不要なコンフィグレーションを削除したい場合でも，条件によってはdeleteコマンドを使用してもコンフィグレーションが削除できない場合があります。その場合は下記「(1)　スタートアップコンフィグレーションファイルを編集中の場合」または「(2)　バックアップコンフィグレーションファイルを編集中の場合」の手順でコンフィグレーションの削除後，コンフィグレーションの編集を行ってください。

（注1）BCUメモリ256Mの場合

定義できるコンフィグレーションの総行数 ＝

定義できるコンフィグレーションの行数の最大値（60,000）

−23〜44文字の行数 × 0.25

−45〜66文字の行数 × 0.75

−67〜88文字の行数 × 1.25

−89文字以上の行数 × 1.75

[例]

経路フィルタ情報(route-filter)を10,000エントリ定義した場合

（1行当たり45〜66文字の行が10,000行のとき）


route-filter name AS100-IN
  seq 1 match proto bgp peer 172.160.178.101
  seq 2 match proto bgp peer 172.160.179.201
      :
      :
  seq 9999 match proto bgp peer 172.160.191.401
  seq 10000 match proto bgp peer 172.160.192.501
!


定義できるコンフィグレーションの総行数 ＝ 60,000(行) − 10,000(行) × 0.75 ＝ 52,500(行)

route-filter以外に定義できる行数 ＝ 52,500(行) − 10,000(行) ＝ 42,500(行)

(注2)

コンフィグレーションのデータサイズ ＝

BCUメモリ量により変動するデータサイズ＋BCUメモリ量によらない固定のデータサイズ

【AX7800S】

• BCUメモリ量により変動するデータサイズ（256MBの場合） ＝
  1,558,468（固定値）
  ＋ 295,168（IPルーティング情報を定義している場合）
  ＋ 98,384（IPv4アドレス情報を定義している場合）
  ＋ 163,912（IPv6アドレス情報を定義している場合）
  ＋ 25,188 × 使用PSU数
  ＋ 32,824（IS-ISプロトコルにインタフェース情報を定義している場合）
  ＋ 5,156（Tag-VLAN連携情報を定義している場合）
  ＋ 12,032（VLAN情報でmac-addressを定義している場合）

• BCUメモリ量により変動するデータサイズ（512MB，768MB，1GBの場合）＝
  1,558,556（固定値）
  ＋ 295,240（IPルーティング情報を定義している場合）
  ＋ 98,432（IPv4アドレス情報を定義している場合）
  ＋ 163,952（IPv6アドレス情報を定義している場合）
  ＋ 49,764 × 使用PSU数
  ＋ 32,832（IS-ISプロトコルにインタフェース情報を定義している場合）
  ＋ 81,956（Tag-VLAN連携情報を定義している場合）
  ＋ 60,032（VLAN情報でmac-addressを定義している場合）

• BCUメモリ量によらない固定のデータサイズ ＝
  220 × イーサネット物理回線数
  ＋ 160（ppp情報を定義している場合）× 使用NIF数
  ＋ 11,296（リンクアグリゲーション情報を定義している場合）
  ＋ 6,176（ポートミラーリング情報を定義している場合）
  ＋ 57,376（トンネル情報を定義している場合）
  ＋ 114,720（スタティックARP情報を定義している場合）
  ＋ 185,672（VRRP情報を定義している場合）
  ＋ 8,224（ポリシールーティングリスト情報を定義している場合）
  ＋ 3,108（ポリシールーティンググループ情報を定義している場合）
  ＋ 224（DHCPリレーリスト情報を定義している場合）
  ＋ 3,104（DHCPリレーグループ情報を定義している場合）
  ＋ 672（DHCPリレーエージェント情報ポリシーを定義している場合）
  ＋ 6,152（DHCPリレーインタフェース情報を定義している場合）
  ＋ 1,107,488（QoSキューリスト情報を定義している場合）
  ＋ 7,712（QoSインタフェース情報を定義している場合）
  ＋ 64,544（ドロップリスト情報を定義している場合）
  ＋ 288（QoSキュー長情報を定義している場合）
  ＋ 6,232（SNMPマネージャの登録をしている場合）
  ＋ 1,312（disable情報を定義している場合）
  ＋ 49,188（FDB情報を定義している場合）
  ＋ 6,176（FDBの学習制限をしている場合）
  ＋ 112,032（FDBでスタティックエントリを定義している場合）
  ＋ 1,440（RMONイーサネットヒストリグループの制御情報を定義している場合）
  ＋ 14,880（RMONアラームグループの制御情報を定義している場合）
  ＋ 2,848（RMONイベントグループの制御情報を定義している場合）
  ＋ 904（ユーザデフォルト情報を定義している場合）


【AX5400S】

• BCUメモリ量により変動するデータサイズ（256MBの場合） ＝
  1,555,360（固定値）
  ＋ 294,088（IPルーティング情報を定義している場合）
  ＋ 12,320（IPv4アドレス情報を定義している場合）
  ＋ 41,152（IPv6アドレス情報を定義している場合）
  ＋ 5,412 × 使用BSU数
  ＋ 32,704（IS-ISプロトコルにインタフェース情報を定義している場合）
  ＋ 5,156（Tag-VLAN連携情報を定義している場合）

• BCUメモリ量により変動するデータサイズ（512MB，768MB，1GBの場合） ＝
  1,555,360（固定値）
  ＋ 294,088（IPルーティング情報を定義している場合）
  ＋ 12,320（IPv4アドレス情報を定義している場合）
  ＋ 41,152（IPv6アドレス情報を定義している場合）
  ＋ 14,628 × 使用BSU数
  ＋ 32,704（IS-ISプロトコルにインタフェース情報を定義している場合）
  ＋ 20,516（Tag-VLAN連携情報を定義している場合）

• BCUメモリ量によらない固定のデータサイズ ＝
  220 × イーサネット物理回線数
  ＋ 11,296（リンクアグリゲーション情報を定義している場合）
  ＋ 1,056（ポートミラーリング情報を定義している場合）
  ＋ 57,376（トンネル情報を定義している場合）
  ＋ 114,720（スタティックARP情報を定義している場合）
  ＋ 185,672（VRRP情報を定義している場合）
  ＋ 8,224（ポリシールーティングリスト情報を定義している場合）
  ＋ 3,108（ポリシールーティンググループ情報を定義している場合）
  ＋ 224（DHCPリレーリスト情報を定義している場合）
  ＋ 3,104（DHCPリレーグループ情報を定義している場合）
  ＋ 672（DHCPリレーエージェント情報ポリシーを定義している場合）
  ＋ 6,152（DHCPリレーインタフェース情報を定義している場合）
  ＋ 1,107,488（QoSキューリスト情報を定義している場合）
  ＋ 7,712（QoSインタフェース情報を定義している場合）
  ＋ 64,544（ドロップリスト情報を定義している場合）
  ＋ 6,232（SNMPマネージャの登録をしている場合）
  ＋ 1,312（disable情報を定義している場合）
  ＋ 49,008（FDB情報を定義している場合）
  ＋ 6,176（FDBの学習制限をしている場合）
  ＋ 112,032（FDBでスタティックエントリを定義している場合）
  ＋ 1,440（RMONイーサネットヒストリグループの制御情報を定義している場合）
  ＋ 14,880（RMONアラームグループの制御情報を定義している場合）
  ＋ 2,848（RMONイベントグループの制御情報を定義している場合）
  ＋ 904（ユーザデフォルト情報を定義している場合）


＜この節の構成＞

(1)　スタートアップコンフィグレーションファイルを編集中の場合

(2)　バックアップコンフィグレーションファイルを編集中の場合

(1)　スタートアップコンフィグレーションファイルを編集中の場合

1. 編集中のスタートアップコンフィグレーションファイルをバックアップコンフィグレーションファイルにセーブします。
2. コンフィグレーションモードを終了します。
3. テキストエディタを使用してバックアップコンフィグレーションファイルの不要部分を削除します。
4. 運用コマンドのcopy backup-configコマンドを使用してバックアップコンフィグレーションファイルをスタートアップコンフィグレーションファイルにコピーします。
5. スタートアップコンフィグレーションファイルに対してコンフィグレーションモードを開始します。
6. スタートアップコンフィグレーションファイルを編集します。

(2)　バックアップコンフィグレーションファイルを編集中の場合

1. コンフィグレーションをセーブします。
2. コンフィグレーションモードを終了します。
3. テキストエディタを使用してバックアップコンフィグレーションファイルの不要部分を削除します。
4. バックアップコンフィグレーションファイルに対してコンフィグレーションモードを開始します。
5. バックアップコンフィグレーションファイルを編集します。
