12.1　ポートミラーリング概説

ポートミラーリングは，送受信するフレームのコピーを指定した物理ポートへ送信する機能です。フレームをコピーすることをミラーリングと呼びます。この機能を利用して，ミラーリングしたフレームをアナライザなどで受信することによって，トラフィックの監視や解析を行うことができます。

受信フレーム，および送信フレームに対するミラーリングのそれぞれの動作を次の図に示します。

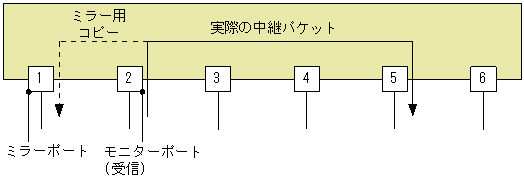

図12-1　受信フレームのミラーリング

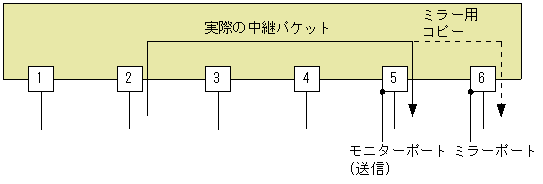

図12-2　送信フレームのミラーリング

これらの図で示すとおり，トラフィックを監視する物理ポートをモニターポートと呼び，ミラーリングしたフレームの送信先となる物理ポートをミラーポートと呼びます。

通常，ミラーポートからはミラーリングされたフレームだけ送信されます。それ以外の自発，自宛，中継フレームは廃棄されます。コンフィグレーションの設定によって，ミラーポートでも通常フレーム（ミラーリングによってコピーされたミラーフレーム以外のフレーム）の受信および送信ができます。なおミラーリングしたフレームは，TTL(IPv4)またはホップリミット(IPv6)を減算しないで送信されます。

また，モニターポートとミラーポートは「多対一」の設定ができ，複数のモニターポートから受信したフレームのコピーを，一つのミラーポートへ送信できます。ただし，モニターポートでコピーしたフレームを複数のミラーポートへ送信することはできません。

なお，本節での自発フレームとは，ARPなど本装置から送信する中継フレーム以外のフレームを指します。具体的には，次に示すフレームです。

• 送信元MACアドレスが自装置のMACアドレスで，かつ送信元IPアドレスが自装置のIPアドレスであるIPフレーム
• 送信元MACアドレスが自装置のMACアドレスである非IPフレーム

また，自宛フレームとは，次に示すフレームを指します。

• 宛先MACアドレスが自装置のMACアドレスで，かつ宛先IPアドレスが自装置のIPアドレスであるIPフレーム
• 宛先MACアドレスがブロードキャストまたはマルチキャストのフレーム
• 宛先MACアドレスが自装置のMACアドレスである非IPフレーム
