GSRPでは，VLANグループ単位にマスタ状態，バックアップ状態の状態管理を行います。1台のGSRPスイッチで最大128個のVLANグループまで設定が可能です。複数のVLANグループを同居させることで，VLANグループ単位のロードバランス構成をとり，トラフィックの負荷分散を図ることが可能です。ロードバランス構成の概要を次の図に示します。

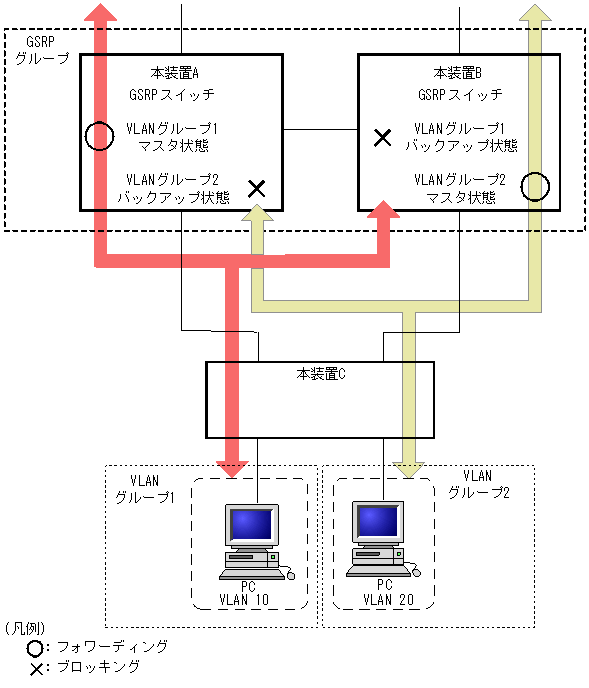

この図では，本装置AがVLANグループ1に対してマスタ状態，VLANグループ2に対してバックアップ状態で動作，また本装置BがVLANグループ1に対してバックアップ状態，VLANグループ2に対してマスタ状態で動作している例を示しています。
レイヤ3冗長切替機能でロードバランス構成をとると，異なる装置がマスタ状態のVLAN間で通信するためにはGSRPスイッチ間で通信経路を確保する必要があります。この通信は，「5.4.2 上流ネットワーク障害時の切り替え」で示したダイレクトリンク上のVLANで行います。レイヤ3冗長切替を使用する場合のロードバランス構成の概要を次の図に示します。

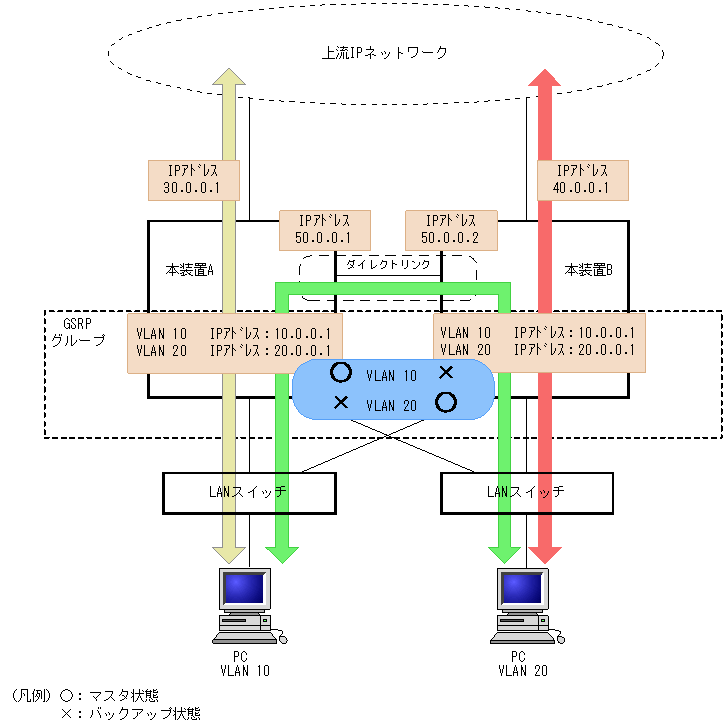

この図では，本装置AがVLAN 10に対してマスタ状態，本装置BがVLAN 20に対してマスタ状態で動作しています。上流IPネットワークへの通信はそれぞれマスタ状態の装置を経由します。VLAN10とVLAN20の間での通信はダイレクトリンク上のVLANを経由します。
図5-13 レイヤ3冗長切替機能使用時のロードバランス構成
