2.2.4 機能ブロックとコンフィグレーションコマンドの対応

本装置でDiff-servを行うには,QoSフロー情報を使用して各機能ブロックに情報を設定します。機能ブロックに対応するコンフィグレーションコマンドを次の表に示します。

表2-3 機能ブロックに対応するコンフィグレーションコマンド

Diff-servの機能ブロック 本装置のコンフィグレーションコマンド
ブロック名称 機能 エントリ名称 パラメータ名称
MFClassifier フロー検出 flow qos {ip | <protocol No.> | tcp | udp | icmp | igmp |icmp6}
upper <Length>
lower <Length>
dscp <DSCP>
<IP_Source>
<IP_Destination>
<Port_Source>
<Port_Destination>
<ICMP_Type>
<ICMP_Code>
<IGMP_Type>
Marker DSCPマーキング replace_dscp <DSCP>
DSCPマッピング dscp_map
BA Classifier フロー検出 dscp
優先クラス決定 priority <Level>
discard <Level>
Meter/Dropper 違反検出 max_rate
min_rate
違反パケットへの対応 penalty_discard <Level.>
penalty_dscp <DSCP.>
Shaper 送信制御 qos-queue-list priority
round_robin
llq+3wfq
shaper priority
llq+3wfq
2llq+2wfq
4wfq

DSCP値と各クラスのマッピング例を次の図に示します。

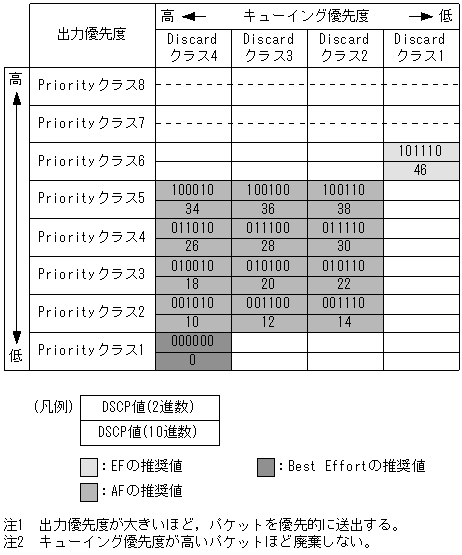

図2-6 DSCP値と各クラスのマッピング例

[図データ]
