14.2.7　オーバロードビット

＜この項の構成＞

(1)　概要

(1)　概要

隣接ルータとの接続・LSPの同期などが完了していなかったり，安定していなかったりすると，ネットワーク全体のルーティングが不安定になることがあります。ルータの起動時・再起動時やネットワークにルータを追加するときに，このような状況がおこることがあります。

本装置では，広告するLSPのオーバロードビットを1にすることで，本装置をルーティングに使用しないように広告することができます。また，オーバロードビット広告時にグレースフル・スタートによる隣接ルータ広告を抑止するかどうかを選択できます。

本装置のLSPのオーバロードビットを1にすると，ほかのルータは本装置に隣接しているルータがないものとして経路を計算します。この結果，それぞれのレベルで，本装置以外のルータが広告した宛先への経路が本装置を迂回します。迂回できない場合は，経路がなくなり通信できなくなります。本装置が広告している宛先へは，通常通り経路ができて通信できます。

グレースフル・スタートを併用すると，隣接ルータに隣接接続を広告させないようにできます。この結果，ほかのルータが経路を計算するときに本装置自体を除きます。このため，本装置が広告している宛先とも通信できなくなります。

本装置の装置アドレスによる通信は，IS-ISが装置アドレスを広告することによってできるようになります。このため，装置アドレスを使ったtelnet・SNMPによる管理やBGPによる経路交換は，オーバロードビットだけを使用した場合はできますが，グレースフル・スタートを併用するとできなくなります。

一方，本装置が広告している経路の代替経路をほかのルータが広告している場合，オーバロードビットだけを使用していると，本装置の経路を使用するおそれがあります。グレースフル・スタートを併用すれば，必ず代替経路を選択することになります。

本装置では，オーバロードビットを広告する条件を，次に示す三つから選択できます。

• 常時
  常時，オーバロードビットを1にしてLSPを広告します。動作手順を次の図に示します。
  ネットワークに装置を追加する時や，ネットワークから装置を取り除く時に使用します。


  図14-8　常時設定時の動作手順



• 装置起動後常時
  装置の起動・再起動・系切替（グレースフル・リスタート成功時を除く）後，オーバロードビットを1にしてLSPを広告します。定義を削除するか，オーバロード広告停止の運用コマンドを実行するまで，この広告が継続します。動作手順を次の図に示します。
  装置が起動・再起動したときに，運用者が状態の安定を確認してからルーティングを開始したい場合に使用します。

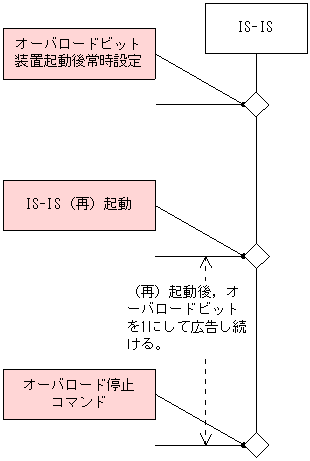

  図14-9　装置起動後常時設定時の動作手順



• 装置起動後，期限付き
  装置の起動・再起動・系切替（グレースフル・リスタート成功時を除く）後，オーバロードビットを1にしてLSPを広告します。設定した期限を経過するか，オーバロード広告停止運用コマンドを実行するまで，この広告が継続します。動作手順を次の図に示します。
  装置が起動・再起動したときにルーティングを抑止して，その後自動的に復旧するのが望ましい場合に使用します。

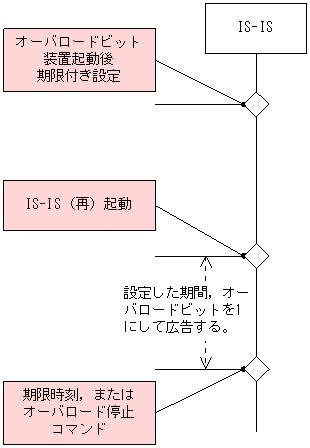

  図14-10　装置起動後期限付き設定時の動作手順



【注意事項】

1. 本装置がレベル1-2ルータの場合，デフォルトでレベル1学習経路をレベル2へ再配布するため，オーバロードビットを1にしてもほかのルータでは該当経路を経路計算から除きません。これは，IS-ISレベル間経路広告の宛先を本装置のLSPで広告するためです。
2. グレースフル・スタートを使用するためには，隣接ルータ上でRFC 3847に規定してあるグレースフル・リスタートのヘルパー機能が動作している必要があります。これは規格上，グレースフル・スタート機能がグレースフル・リスタート機能の一部であるためです。隣接ルータがヘルパー機能をサポートしていない場合，グレースフル・スタートは機能しません。
3. グレースフル・スタートを使用する場合，ブロードキャスト型ネットワークにある隣接ルータのプライオリティ値を1以上に設定してください。これは，グレースフル・スタートを併用している場合，オーバロード広告中は本装置が代表ルータにならないように，本装置のブロードキャスト型回線のプライオリティ値を0にするからです。
