14.2.5　認証(IS-IS)

IS-ISには，受信パケットを認証する機能があります。認証機能により，一部の攻撃を防ぐことができます。

IS-IS認証の認証対象は二つあります。それぞれ隣接ルータとLSPです。

本装置がサポートするIS-IS認証方式は二つあります。それぞれ，平文認証と暗号化認証です。

＜この項の構成＞
(1)　隣接ルータの認証
(2)　LSPの認証
(3)　平文認証
(4)　HMAC-MD5認証
(5)　認証の変更

(1)　隣接ルータの認証

隣接ルータへ接続している本装置のインタフェースに設定した認証鍵と，本装置へ接続している隣接ルータのインタフェースに設定した認証鍵が同じ場合にだけ，本装置と隣接ルータが互いに認証に成功し，接続することができます。

ブロードキャスト型インタフェースでは，レベル個別に認証します。ポイント−ポイント型インタフェースでは，レベルを区別せずに隣接ルータを認証します。

【注意事項】
  1. ブロードキャスト型インタフェースの場合
    ある回線に接続しているすべてのルータで，その回線への接続IS-ISインタフェースのレベル1接続ルータ認証鍵を一致させてください。また，その回線への接続IS-ISインタフェースのレベル2隣接ルータ認証鍵を一致させてください。認証鍵が一致していない場合，隣接ルータとつながりません。
  2. ポイント−ポイント型インタフェースの場合
    対向装置と同じ認証鍵をレベル指定なしで設定してください。認証鍵が一致していない場合，隣接ルータとつながりません。
    認証鍵をレベル指定して設定した場合，レベル1-2インタフェースまたはレベル1インタフェースではレベル1の認証鍵を使用します。レベル2インタフェースではレベル2の認証鍵を使用します。

(2)　LSPの認証

LSPの生成元ルータに設定した認証鍵と，本装置に設定した認証鍵が同じ場合だけ，本装置が該当LSPを受け入れます。逆に，本装置に設定した認証鍵と，IS-ISネットワーク上のほかのルータに設定した認証鍵が同じ場合だけ，本装置が生成したLSPがほかのルータに受け入れられます。

【注意事項】
  1. レベル1ドメイン上にあるすべてのルータで，レベル1のLSP認証鍵を一致させてください。一致していない場合，レベル1の経路が正しく生成されません。
  2. IS-ISドメイン上にあるすべてのレベル2ルータで，レベル2の認証鍵を一致させてください。一致していない場合，レベル2の経路が正しく生成されません。

(3)　平文認証

平文認証は，認証鍵がそのままの形でパケットに含まれる方式です。平文認証のモデル図を次に示します。

送信・広告側では認証鍵をパケットの認証フィールドにコピーします。受信側では，認証鍵とパケット中の認証フィールドを比較し，これが一致したときだけ認証に成功したものとみなします。

認証方式の不一致，認証鍵長の不一致，および認証鍵の不一致は，すべて認証失敗とみなします。

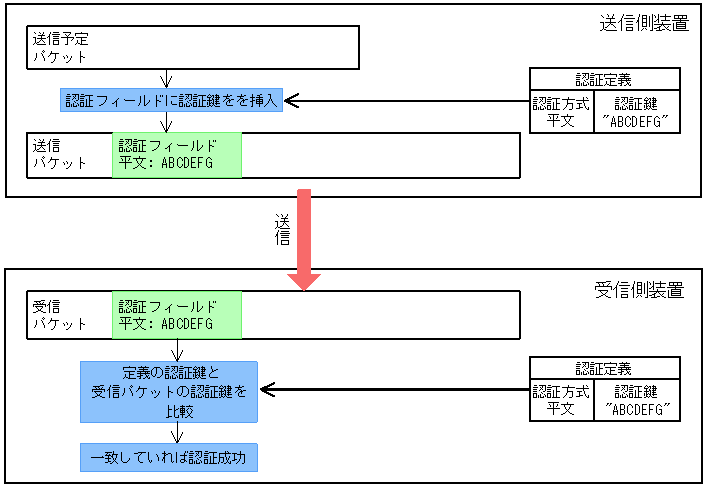

図14-5　平文認証のモデル図

[図データ]

(4)　HMAC-MD5認証

HMAC-MD5認証は，パケットと認証鍵を基にHMAC-MD5ハッシュ関数を実行し，その結果得られるハッシュ値がパケットに含まれる方式です。HMAC-MD5認証のモデル図を次に示します。

送信・広告側では，パケットと認証鍵を基にHMAC-MD5ハッシュ値を求め，これをパケットの認証フィールドにコピーします。受信側では，受信パケットと認証鍵を元にHMAC-MD5ハッシュ値を求め，ハッシュ値とパケット中の認証フィールドの値を比較し，これが一致したときだけ認証に成功したものとみなします。

認証方式の不一致，およびハッシュ値の不一致は，認証失敗とみなします。

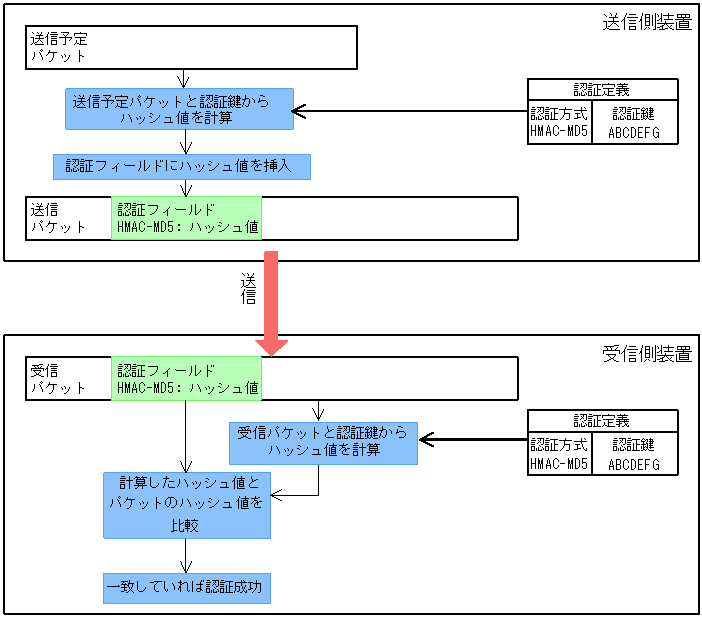

図14-6　HMAC-MD5認証のモデル図

[図データ]

(5)　認証の変更

本装置では，受信時の認証確認を行わず，常に認証に成功したことにするコンフィグレーションオプションをサポートします。認証鍵や認証方式を変更する場合，このオプションを使用し，以下の手順で運用してください。これにより，設定変更をルータ1台ずつ行い，かつIS-ISプロトコル通信を切断することなく，認証設定を変更することができます。

  1. まず，認証変更対象の全ルータについて，1台ずつ順に「認証確認しない」オプションを設定します。
  2. ついで，認証変更対象の全ルータについて，1台ずつ順に認証設定を変更します。
  3. 最後に，認証変更対象の全ルータについて，1台ずつ順に「認証確認しない」オプション設定を削除します。
