解説書 Vol.1
- ＜この項の構成＞
- (1) AX7804S-AC
- (2) AX7804S-DC
- (3) AX7808S-AC
- (4) AX7808S-DC
- (5) AX7816S-AC
- (6) AX7816S-DC
- (7) AX5402S-AC
- (8) AX5404S-AC
(1) AX7804S-AC

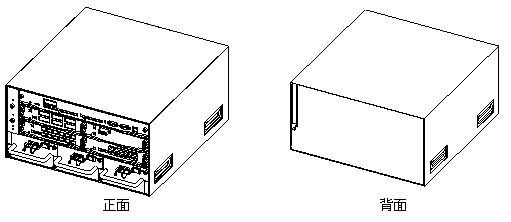

AX7804S-ACの外観を次の図に示します。AX7804S-ACは，AX7804Sモデルのうち装置の奥行きを抑え，AC100V/AC200V電源を使用するタイプです。

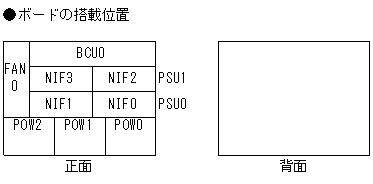

図2-1 AX7804S-ACの外観
(2) AX7804S-DC
AX7804S-DCの外観を次の図に示します。AX7804S-DCは，AX7804Sモデルのうち装置の高さを抑え，DC-48V電源を使用するタイプです。

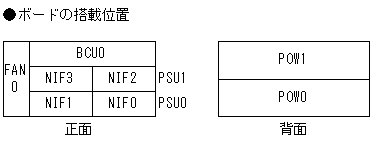

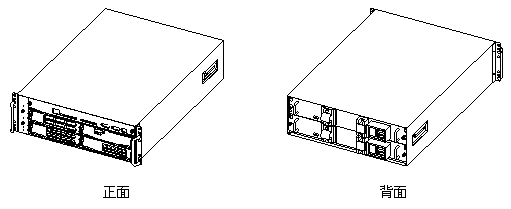

図2-2 AX7804S-DCの外観
(3) AX7808S-AC

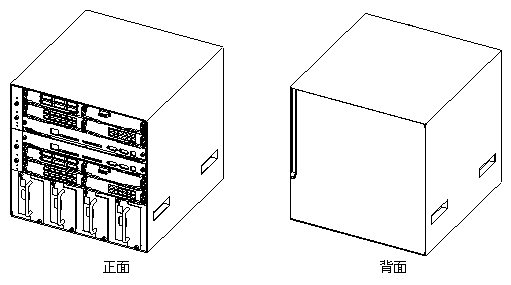

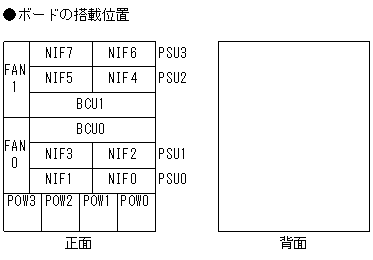

AX7808S-ACの外観を次の図に示します。AX7808S-ACは，AX7808Sモデルのうち装置の奥行きを抑え，AC100V/AC200V電源を使用するタイプです。

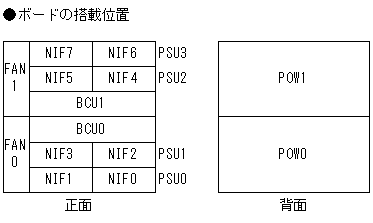

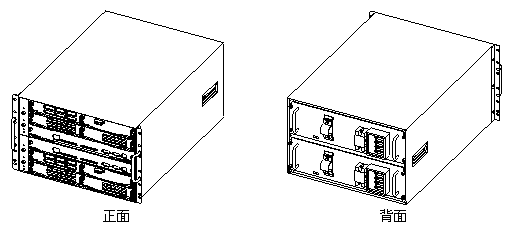

図2-3 AX7808S-ACの外観
(4) AX7808S-DC
AX7808S-DCの外観を次の図に示します。AX7808S-DCは，AX7808Sモデルのうち装置の高さを抑え，DC-48V電源を使用するタイプです。
図2-4 AX7808S-DCの外観
(5) AX7816S-AC

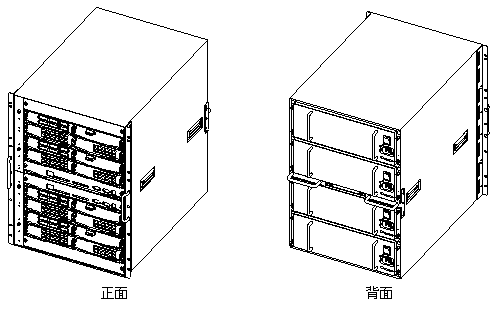

AX7816S-ACの外観を次の図に示します。AX7816S-ACは，AX7816Sモデルのうち，AC200V電源を使用するタイプです。

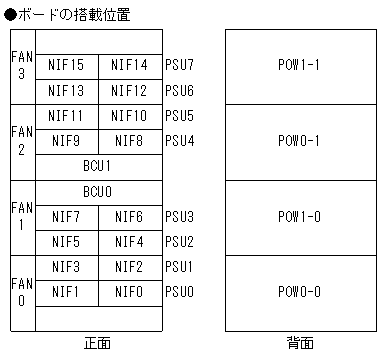

図2-5 AX7816S-ACの外観
(6) AX7816S-DC

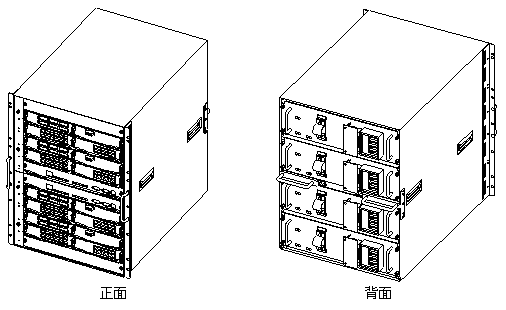

AX7816S-DCの外観を次の図に示します。AX7816S-DCは，AX7816Sモデルのうち，DC-48V電源を使用するタイプです。
図2-6 AX7816S-DCの外観
(7) AX5402S-AC

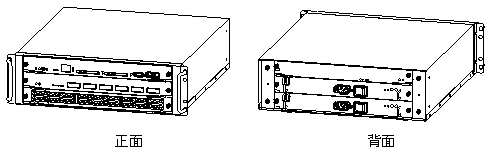

AX5402S-ACの外観を次の図に示します。
図2-7 AX5402S-ACの外観
(8) AX5404S-AC

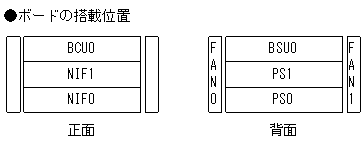

AX5404S-ACの外観を次の図に示します。

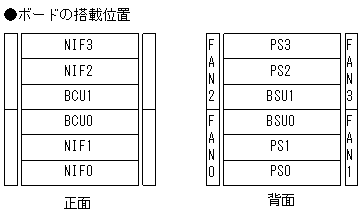

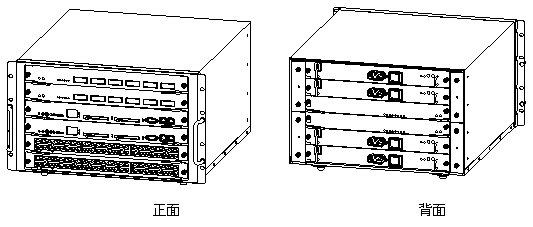

図2-8 AX5404S-ACの外観
