5.6　パケットルーティング機構の増設および交換

パケットルーティング機構の増設および交換方法は，AX7700RシリーズおよびAX7800Rシリーズで共通となっています。

なお，パケットルーティング機構の増設，交換は，装置の電源を入れたままで行なうことができます。装置の電源を入れたままでパケットルーティング機構の増設，交換を行なう場合，運用端末からコマンドの入力が必要になります。入力するコマンドについては「AX7800R・AX7700Rソフトウェアマニュアル 運用ガイド」を参照してください。

！警告
パケットルーティング機構の増設，交換作業は，教育を受けた技術者または保守員が行なってください。
上記以外の方が作業して誤った取り扱いをした場合，けが・装置故障の原因となります。
注意
パケットルーティング機構の搭載部品やはんだ面には手を触れないでください。また，保管する場合は静電防止袋の中に入れて保管してください。
NOTE
増設する場合はブランクパネルを取り外してください。なお，取り外したブランクパネルは大切に保管してください。
NOTE
装置の電源を入れたままでパケットルーティング機構の増設，交換を行なう場合，運用端末からコマンドを入力する代わりに，システム操作パネルを使用することができます。システム操作パネルの操作方法については，「AX7800R・AX7700Rソフトウェアマニュアル　運用ガイド 4章 システム操作パネルの操作」 を参照してください。
＜この節の構成＞
(1)　取り外し方
(2)　取り付け方

(1)　取り外し方

パケットルーティング機構の取り外しは，以下の手順で行ないます。

【ステップ1】
交換するパケットルーティング機構から，すべてのネットワークインタフェース機構を取り外します。（ネットワークインタフェース機構の取り外しについては「5.7　ネットワークインタフェース機構の増設および交換」を参照してください。）

【ステップ2】
パケットルーティング機構のネジを緩めます。

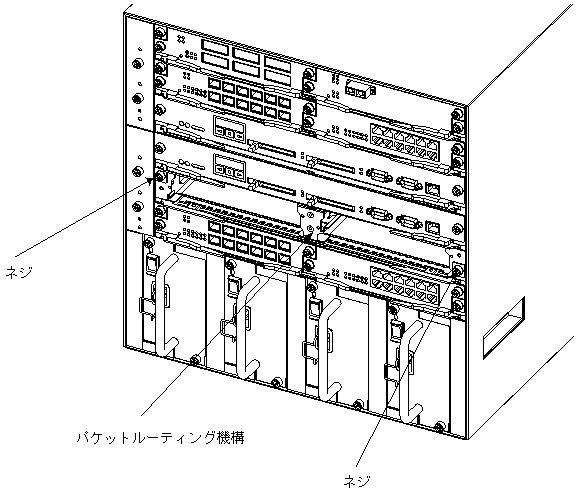

図5-55　パケットルーティング機構のネジの取り外し

[図データ]

【ステップ3】
レバーを矢印の方向に開きます。（パケットルーティング機構が15mmほど手前に出ます。）

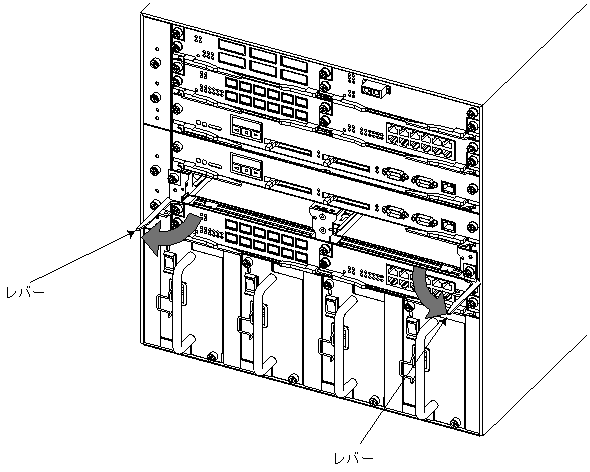

図5-56　パケットルーティング機構のロックの外し方

[図データ]

NOTE
パケットルーティング機構を取り外すときには，コネクタ部の取り外しが正しく行なわれるよう，必ずレバーを使用してください。なお，レバーを動かすときには，無理な力を加えずにゆっくりと動かしてください。

【ステップ4】
パケットルーティング機構の下面中央を支えながら手前に引いて取り出します。

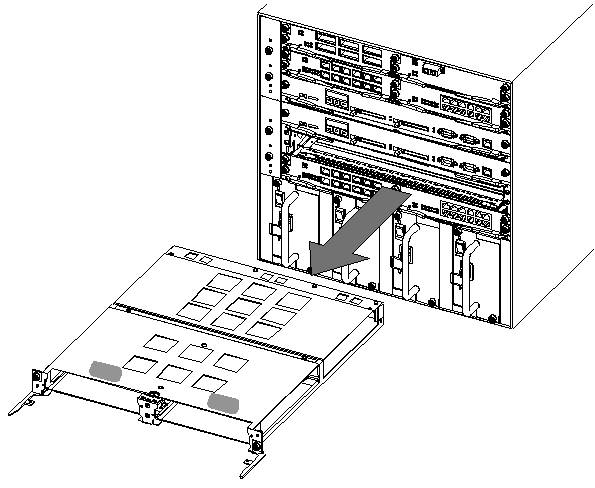

図5-57　パケットルーティング機構の取り出し

[図データ]

！注意
パケットルーティング機構にネットワークインタフェース機構が搭載されている場合の質量は5kgです。落とさないように取り扱ってください。落とすとけがの原因となることがあります。
注意
パケットルーティング機構の取り付け，取り外しを行なう場合は，図の[図データ]で示す部分を持たないでください。外枠が変形するおそれがあります。外枠が変形した状態でネットワークインタフェース機構を取り付けると，ネットワークインタフェース機構を破損するおそれがあります。
注意
オプション機構を取り外して本装置を使用する場合，必ずブランクパネルを取り付けてください。ブランクパネルを取り付けずにそのまま使用すると，装置のエアフローが確保できなくなります。エアフローが確保できなくなると，装置内部の温度上昇により，障害発生の原因となります。
また，本装置が発生する妨害電波が他の機器へ影響を与えたり，他の機器が発生する妨害電波が本装置に影響を与え，誤動作の原因となることがあります。

(2)　取り付け方

パケットルーティング機構の取り付けは，以下の手順で行ないます。

【ステップ1】
パケットルーティング機構の両側面の中央を両手で持ち，パケットルーティング機構用スロットに半分まで挿入します。

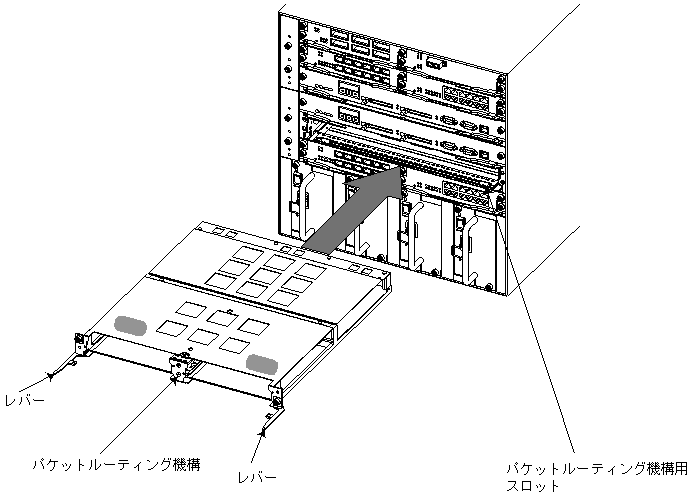

図5-58　パケットルーティング機構の挿入

[図データ]

注意
パケットルーティング機構の取り付け，取り外しを行なう場合は，図の[図データ]で示す部分を持たないでください。外枠が変形するおそれがあります。外枠が変形した状態でネットワークインタフェース機構を取り付けると，ネットワークインタフェース機構を破損するおそれがあります。
注意
パケットルーティング機構を取り付けるときには，レバーを図のように開いてください。レバーを閉じていたり，開き過ぎたりしていると，挿入時にレバーを破損することがあります。

【ステップ2】
次に，レバーを持ちながら，レバーが装置に接触するところまでゆっくりと押し込みます。このときレバーは，挿入する方向と平行になるように開いておきます。

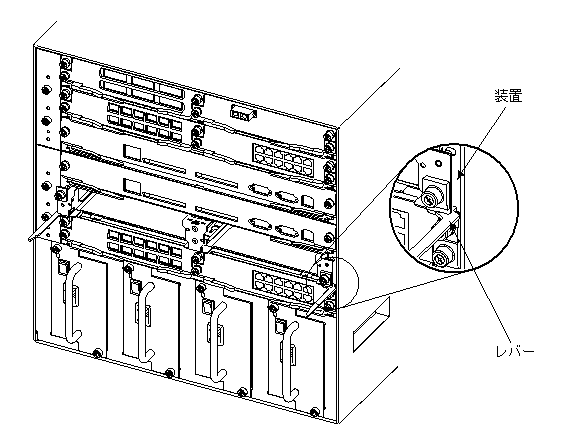

図5-59　パケットルーティング機構の挿入（レバーが装置に接触した状態）

[図データ]

注意
パケットルーティング機構を押し込むときは，必ずレバーを持ちながら，レバーが装置に接触するところまでゆっくりと押し込んでください。
上記の手順にしたがわないと，障害発生や装置故障の原因となることがあります。

【ステップ3】
左右両方のレバーが装置に接触したら，無理な力を加えずに，ゆっくり（１秒以上）内側にレバーを閉じます。

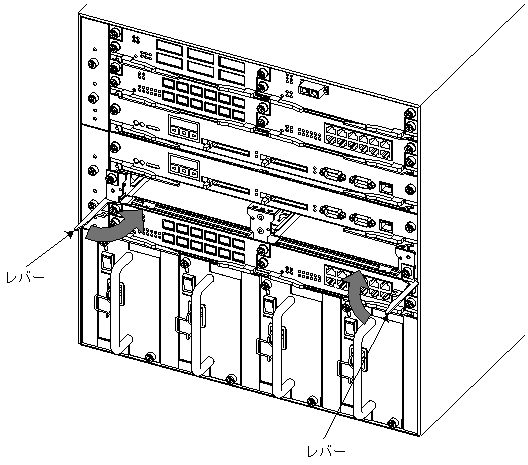

図5-60　パケットルーティング機構のロック

[図データ]

注意
パケットルーティング機構を取り付けるときには，必ずレバーを使用してください。
また，レバーを動かすときには，無理な力を加えずにゆっくりと（１秒以上）動かしてください。
上記の手順にしたがわないと，障害発生や装置故障の原因となることがあります。

【ステップ4】
パケットルーティング機構のネジを締めます。
注意
ネジを締めるときにはドライバを使用してください。また，しっかり固定されたことを確認してください。

【ステップ5】
パケットルーティング機構にネットワークインタフェース機構を取り付けます。（ネットワークインタフェース機構の取り付けについては「5.7　ネットワークインタフェース機構の増設および交換」を参照してください。）
