5.4.2 AX7804R−ACの電源機構の増設および交換

電源機構の増設,交換は,装置の電源を入れたままで行なうことができます。


!警告
電源機構の増設,交換作業は,教育を受けた技術者または保守員が行なってください。
電源機構の増設および交換では,電源ケーブルの取り付け,取り外しを行ないます。
上記以外の方が作業して誤った取り扱いをした場合,火災・感電・装置故障の原因となります。


NOTE
増設する場合はブランクパネルを取り外してください。なお,取り外したブランクパネルは大切に保管してください。

<この項の構成>
(1) 取り外し方
(2) 取り付け方

(1) 取り外し方

電源機構を取り外すには,以下の手順で行ないます。

【ステップ1】
交換する電源機構の電源スイッチをOFFにします。

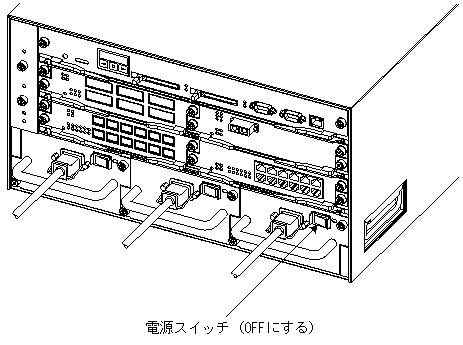

図5-19 電源の切断

[図データ]

【ステップ2】
交換する電源機構から電源ケーブルを取り外します。(電源ケーブルを取り外すには「4.5.2 AX7804R−ACの電源ケーブルの取り付けと取り外し」を参照してください。)

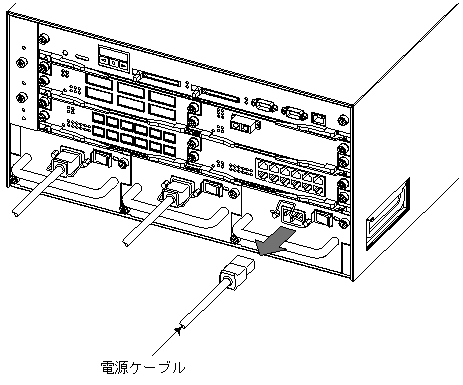

図5-20 電源ケーブルの取り外し

[図データ]


!警告
電源ケーブルを接続していると,電源スイッチをOFFにしていても一部の回路に通電しています。そのため,電源ケーブルを取り付けたまま電源機構を取り外すと火災・感電の原因となります。電源機構を取り外す前に,交換する電源機構から必ず電源ケーブルを抜いてください。

【ステップ3】
電源機構のネジを緩めます。

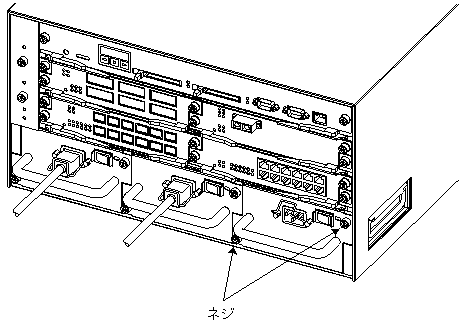

図5-21 電源機構のネジの取り外し

[図データ]

【ステップ4】
電源機構の取っ手を持ち,下面中央を支えながら手前に引いて取り出します。

図5-22 電源機構の取り外し

[図データ]


!注意
AX7804R−ACの電源機構の質量は5kgです。落とさないように取り扱ってください。落とすと,けがの原因となることがあります。


注意
オプション機構を取り外して本装置を使用する場合,必ずブランクパネルを取り付けてください。ブランクパネルを取り付けずにそのまま使用すると,装置のエアフローが確保できなくなります。エアフローが確保できなくなると,装置内部の温度上昇により,障害発生の原因となります。
また,本装置が発生する妨害電波が他の機器へ影響を与えたり,他の機器が発生する妨害電波が本装置に影響を与え,誤動作の原因となることがあります。

(2) 取り付け方

電源機構を取り付けるには,以下の手順で行ないます。

【ステップ1】
電源機構スロットに電源機構を挿入します。

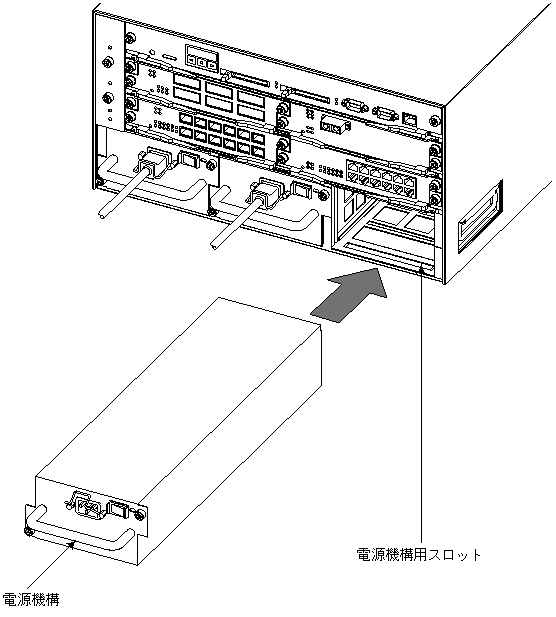

図5-23 電源機構の挿入

[図データ]

【ステップ2】
奥までしっかりと挿入し,電源機構のネジを締めます。

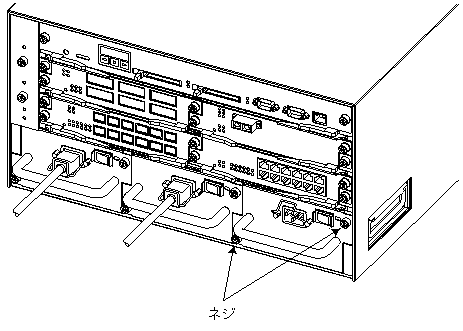

図5-24 電源機構の固定

[図データ]


注意
ネジを締めるときにはドライバを使用してください。また,しっかり固定されたことを確認してください。

【ステップ3】
電源機構に電源ケーブルを取り付けます。(電源ケーブルを取り付けるには「4.5.2 AX7804R−ACの電源ケーブルの取り付けと取り外し」を参照してください。)
