5.3.1 AX7702R−AC,AX7804R−AC,AX7804R−DC,AX7808R−AC,AX7808R−DCのファンユニットの交換

AX7702R−AC,AX7804R−AC,AX7804R−DC,AX7808R−AC,AX7808R−DCのファンユニットの交換方法は共通となっています。

なお,ファンユニットの交換は,装置の電源を入れたままで行なうことができます。


!警告
ファンユニットの交換作業は,教育を受けた技術者または保守員が行なってください。
上記以外の方が作業して誤った取り扱いをした場合,けが・装置故障の原因となります。


注意
装置の電源を入れたままでファンユニットを交換する場合,ファンユニットを取り外してから取り付けるまでを1分以内で行なってください。1分を過ぎると,装置内部の温度上昇により,他の機構にも影響をおよぼす可能性があります。

<この項の構成>
(1) 取り外し方
(2) 取り付け方

(1) 取り外し方

ファンユニットを取り外すには,以下の手順で行ないます。

【ステップ1】
ネジを緩め,交換するファンユニットに取り付けられている装置正面パネルを取り外します。

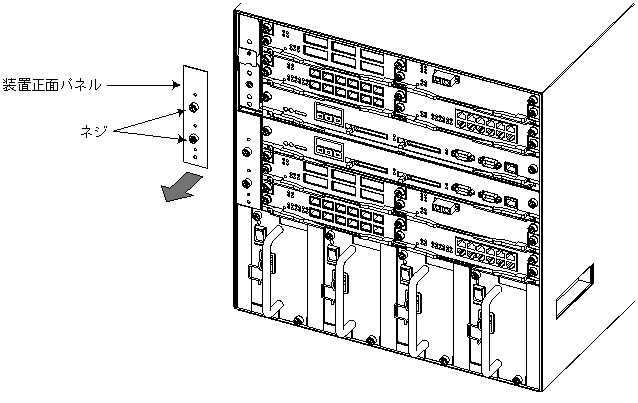

図5-1 装置正面パネルの取り外し

[図データ]

【ステップ2】
レバーを矢印の方向に下げてロックを外し,レバーを持って手前に引きます。

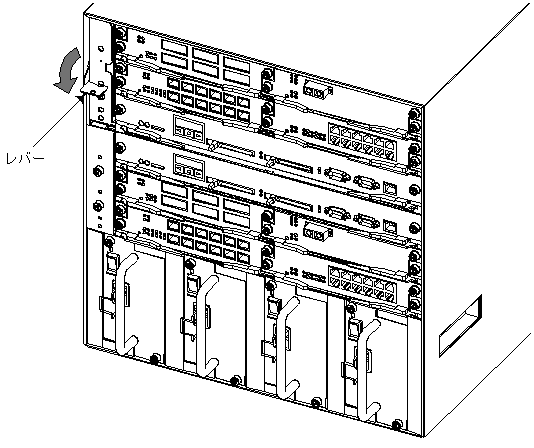

図5-2 ファンユニットのロックの外し方

[図データ]

【ステップ3】
ファンユニットを持ち,手前に引いて取り出します。

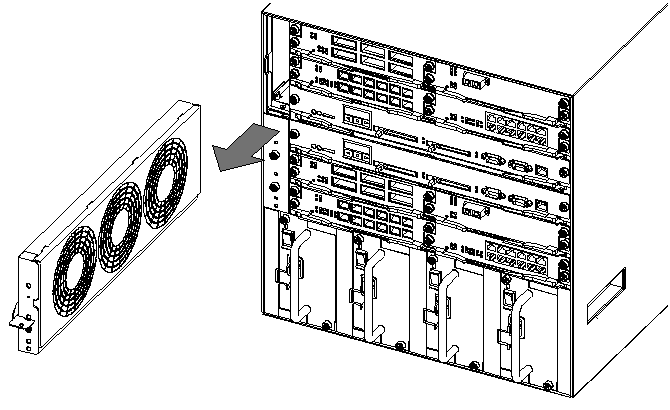

図5-3 ファンユニットの取り外し

[図データ]

(2) 取り付け方

ファンユニットを取り付けるには,以下の手順で行ないます。

【ステップ1】
ファンユニット用スロットにファンユニットを挿入します。

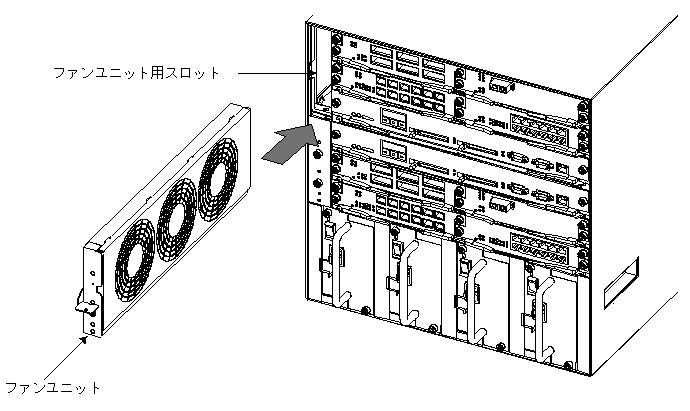

図5-4 ファンユニットの挿入

[図データ]

【ステップ2】
奥までしっかりと挿入し,レバーを矢印の方向に上げてロックします。

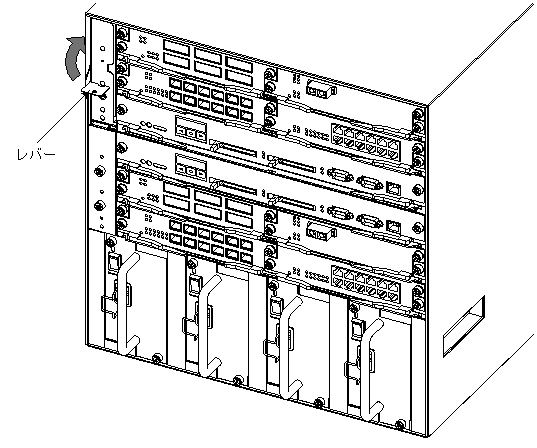

図5-5 ファンユニットのロック

[図データ]

【ステップ3】
装置正面パネルを取り付け,ネジで固定します。

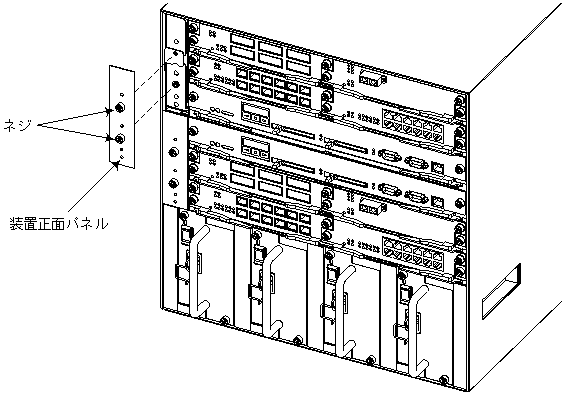

図5-6 装置正面パネルの取り付け

[図データ]


注意
ネジを締めるときにはドライバを使用してください。また,しっかり固定されたことを確認してください。


NOTE
AX7808R−ACおよびAX7808R−DCでは,FAN0に取り付けられている装置正面パネルとFAN1に取り付けられている装置正面パネルとで異なります。必ず取り外した位置に戻してください。
