ハードウェア取扱説明書
- <この項の構成>
- (1) 電源の投入
- (2) 電源の切断
(1) 電源の投入
以下の手順で本装置の電源を投入します。
- PRU内蔵型高密度ポートのネットワークインタフェース機構を搭載している場合
本装置のすべての電源スイッチをONにします。
- 電源を投入する前に,必要数の電源機構が搭載されていることを確認してください。なお,必要な電源機構の数と搭載位置については,「1.1 装置本体」を参照してください。
- 本装置の電源スイッチは8秒以内にすべてONにしてください。上記の時間を過ぎると,基本制御機構(BCU)が電源の異常を検出して,液晶ディスプレイに障害情報を表示することがあります。その場合は,以下を参照して対処を行なってください。
液晶ディスプレイの表示 対処方法 [E8] POW
Msg=00000001装置は動作できる状態です。すべての電源スイッチをONにしてそのままお使いください。(電源の異常が回復して,液晶ディスプレイの表示も消えます。) [E8] PRU
Msg=01a00715電源容量が足りないため,PRU内蔵型高密度ポートのネットワークインタフェース機構が起動できません。
一度すべての電源スイッチをOFFにし,再度電源の投入を行なってください。なお,電源を切断する場合は「(2) 電源の切断」の注意をお読みください。
- PRU内蔵型高密度ポートのネットワークインタフェース機構を搭載していない場合
本装置のすべての電源スイッチをONにします。
- 本装置の電源スイッチはすべてONにしてください。PRU内蔵型高密度ポートのネットワークインタフェース機構を搭載していない場合,本装置は電源スイッチが1つでもONになっていれば動作することができます。
- ただし,電源を冗長化している場合にすべての電源スイッチがONになっていないと,基本制御機構(BCU)が電源の異常を検出し,液晶ディスプレイに以下の障害情報を表示することがあります。
- [E8] POW
- Msg=00000001
- その場合は,すべての電源スイッチをONにしてそのままお使いください。(電源の異常が回復して,液晶ディスプレイの表示も消えます。)

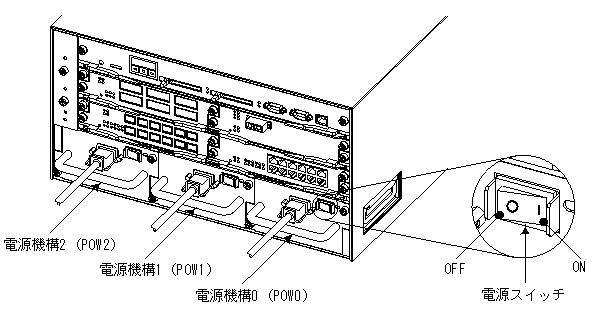

図4-88 AX7804R−ACの電源の投入
- 電源スイッチをOFFにして再度ONにする場合は,2秒以上間隔をあけてください。
(2) 電源の切断
本装置のすべての電源スイッチをOFFにします。
- 電源を冗長化している場合,複数の入力電源が供給されています。電源を切断する場合は,本装置のすべての電源スイッチをOFFにしてください。
- 基本制御機構(BCU)のACC LED点灯中は,メモリカードにアクセス中です。アクセス中は,絶対にメモリカードを取り外したり,電源を切断したりしないでください。メモリカードを破損するおそれがあります。
- 以下のような場合は,装置正面パネルのBCU LEDが緑点滅から緑点灯に変わるまで絶対に装置の電源を切断しないでください。装置が故障するおそれがあります。
- 開梱後,(メモリカードが取り付けられている状態で) 初めて電源の投入を行なう場合
- ソフトウェアのアップデート中
