4.5.3　AX7808R−ACの電源ケーブルの取り付けと取り外し

＜この項の構成＞
(1)　ケーブルの取り付け
(2)　ケーブルの取り外し

(1)　ケーブルの取り付け

NOTE
電源ケーブルをお客様でご用意いただいている場合（AC200V電源ケーブルの場合），抜け防止金具でコネクタを固定できないことがあります。その場合は，抜け防止金具を取り外して電源ケーブルを取り付け，ラックのケーブルサポート等でケーブル部を固定してください。
また，取り外した抜け防止金具は大切に保管してください。

【ステップ1】
電源ケーブルを電源コネクタに取り付けます。

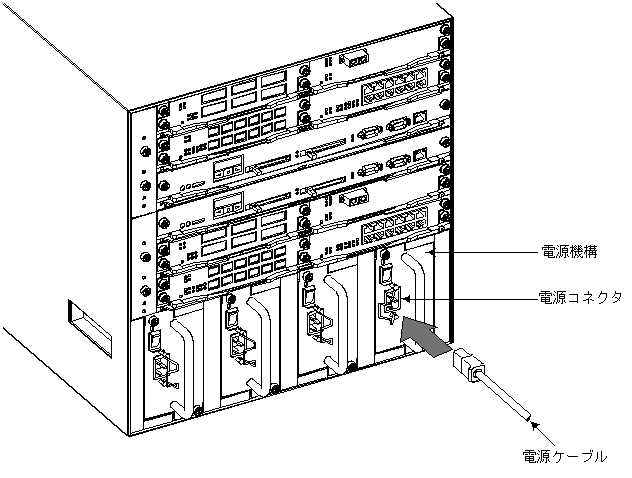

図4-33　電源ケーブルの挿入

[図データ]

！警告
AC電源に接続する場合には，接地付きのコンセントを使用してください。接地を取らずに使用すると，感電の原因となるとともに，電気的雑音により，障害発生の原因となります。
！警告
本装置をAC100Vで使用する場合，電源ケーブルは付属のものを使用してください。付属以外のものを使用すると，火災・感電の原因となります。また，付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合，火災・感電の原因となります。
！警告
本装置をAC200Vで使用する場合，電源ケーブルは弊社が指定する仕様のものを使用してください。それ以外のものを使用した場合，火災・感電の原因となります。
注意
電源ケーブルの取り付け，取り外しを行なう前に，取り付け，取り外しを行なう電源機構のスイッチがOFFになっていることを確認してください。
NOTE
弊社が指定する仕様の電源ケーブルについては，「2.4.2　AX7702R−AC，AX7804R−AC，AX7808R−ACの電源設備（AC200V）」を参照してください。

【ステップ2】
抜け防止金具で電源ケーブルのコネクタをロックします。

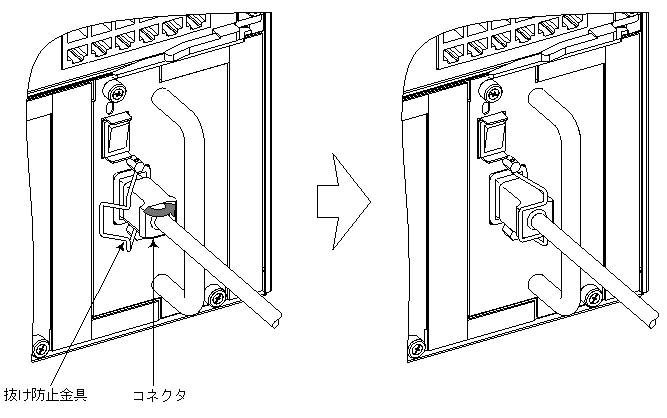

図4-34　電源ケーブルのロック

[図データ]

NOTE
抜け防止金具を取り外している場合は，この手順は行ないません。

(2)　ケーブルの取り外し

ケーブルを取り外すには，「(1)　ケーブルの取り付け」と逆の手順で行なってください。

注意
電源ケーブルの取り付け，取り外しを行なう前に，取り付け，取り外しを行なう電源機構のスイッチがOFFになっていることを確認してください。
