ハードウェア取扱説明書
本装置のエアフローは以下の通りです。
- <この項の構成>
- (1) AX7702R−ACのエアフロー
- (2) AX7804R−ACのエアフロー
- (3) AX7804R−DCのエアフロー
- (4) AX7808R−ACのエアフロー
- (5) AX7808R−DCのエアフロー
- (6) AX7816R−AC,AX7816R−DCのエアフロー
(1) AX7702R−ACのエアフロー

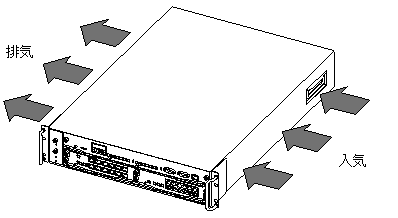

図2-18 AX7702R−ACのエアフロー
(2) AX7804R−ACのエアフロー

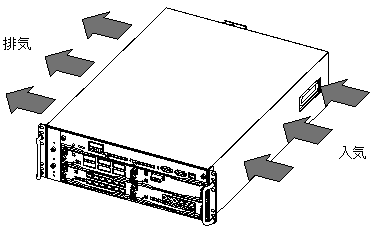

図2-19 AX7804R−ACのエアフロー
(3) AX7804R−DCのエアフロー

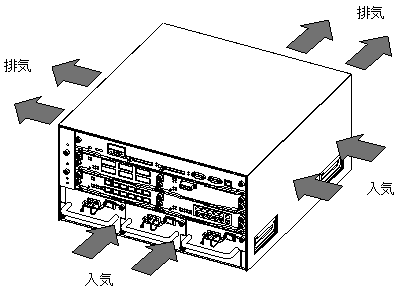

図2-20 AX7804R−DCのエアフロー
(4) AX7808R−ACのエアフロー

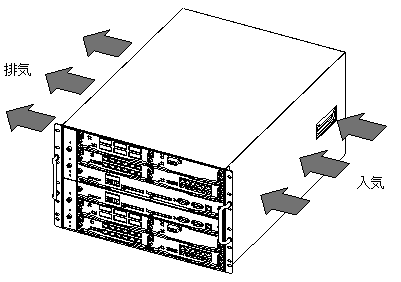

図2-21 AX7808R−ACのエアフロー
(5) AX7808R−DCのエアフロー

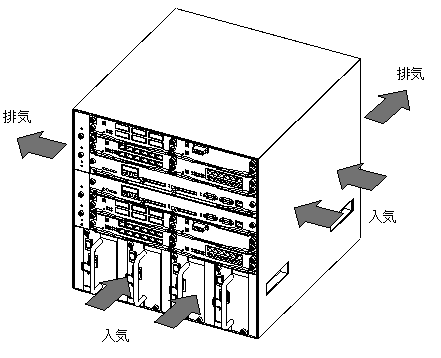

図2-22 AX7808R−DCのエアフロー
(6) AX7816R−AC,AX7816R−DCのエアフロー

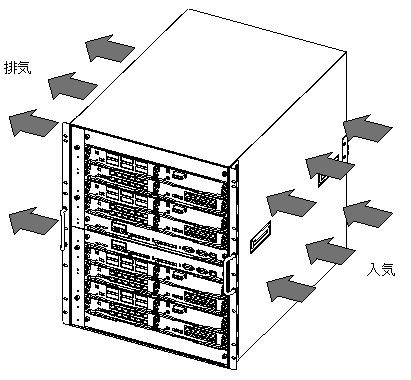

図2-23 AX7816R−AC,AX7816R−DCのエアフロー
