ハードウェア取扱説明書

1.5.4　PRU−D2

AX7700RシリーズおよびAX7800Rシリーズ共通のパケットルーティング機構です。

PRU−D2は以下のハードウェア仕様を備えています。

• ネットワークインタフェース機構用スロット：2スロット


  ---



  パケットルーティング機構に搭載して使用するネットワークインタフェース機構には，標準ポートのものとPRU分離型高密度ポートのものがあります。標準ポートのネットワークインタフェース機構の場合は1スロット／枚，PRU分離型高密度ポートのネットワークインタフェース機構の場合は2スロット／枚使用します。

  ---

＜この項の構成＞

(1)　正面外観

(2)　LED

(1)　正面外観

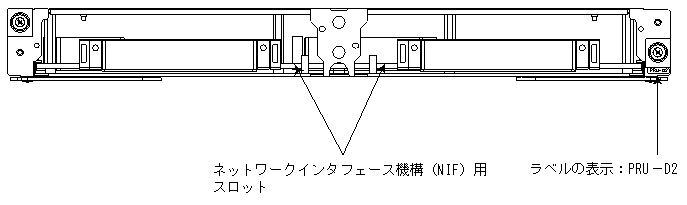

図1-70　PRU−D2の正面外観

(2)　LED

パケットルーティング機構の動作状態は，装置本体の正面パネルのLEDによって示します。装置本体の正面パネルについては「1.1　装置本体」を参照してください。
