1.3.8 POW−MSDCE2

AX7808R−DC,AX7816R−DC用DC−48V電源機構です。

<この項の構成>
(1) 外観
(2) LED
(3) 付属品

(1) 外観

LEDについては「表1-24 POW−MSDCE2正面パネルLEDの表示について」を参照してください。

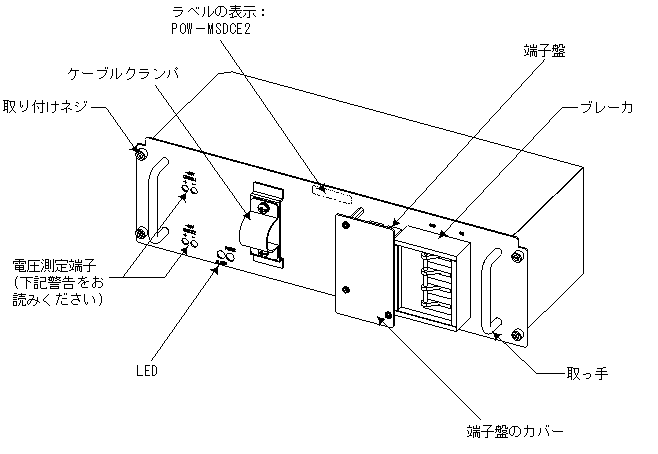

図1-44 POW−MSDCE2の外観

[図データ]


!警告
POW−MSDCE2には電圧測定用の端子を設けています。ただし,電圧測定を行なうのは教育を受けた技術者または保守員の方です。上記以外の方は電圧測定を行なわないでください。
また,電圧測定端子に虫ピン,クリップ等の先の細いものを差し込んだりしないでください。火災・感電の原因となります。

(2) LED

POW−MSDCE2では,下表に示す2つのLEDの組み合わせによって状態を表示します。

表1-24 POW−MSDCE2正面パネルLEDの表示について

名称 内容
POWER
(LED:緑)
ALARM
(LED:赤)
点灯 消灯 電源出力電圧正常
消灯 点灯 電源出力電圧異常
消灯 消灯 電源OFFまたは電源出力電圧異常(注1)

(注1):電源の障害内容によっては,POWER LEDおよびALARM LEDの両方が消灯する場合があります。


(3) 付属品

付属品はありません。


!警告
電源ケーブルは弊社が指定する仕様のものを使用してください。それ以外のものを使用すると,火災・感電の原因となります。


NOTE
弊社が指定する仕様の電源ケーブルについては,「2.4.5 AX7808R−DC,AX7816R−DCの電源設備」を参照してください。
