1.3.3 POW−MSACE

AX7816R−AC用AC200V電源機構です。


NOTE
ネットワークインタフェース機構RB2−10G4RXを搭載している場合,電源機構にはPOW−MSACEをお使いいただくことはできません。POW−MSACE2を使用してください。

<この項の構成>
(1) 外観
(2) LED
(3) 付属品

(1) 外観

LEDについては「表1-19 POW−MSACE正面パネルLEDの表示について」を参照してください。

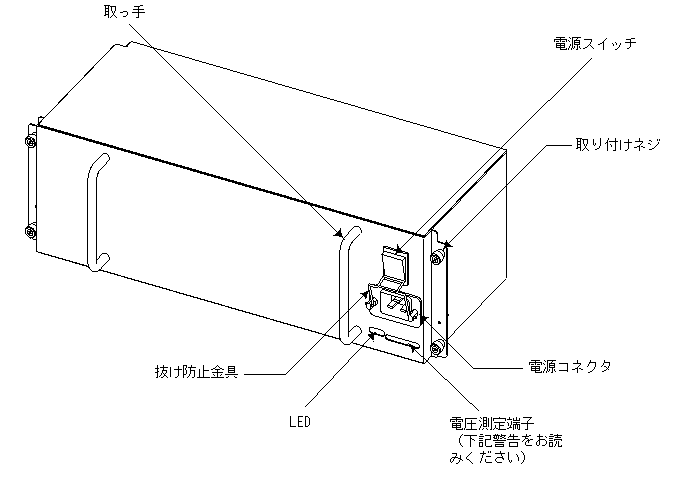

図1-37 POW−MSACEの外観

[図データ]


!警告
POW−MSACEには電圧測定用の端子を設けています。ただし,電圧測定を行なうのは教育を受けた技術者または保守員の方です。上記以外の方は電圧測定を行なわないでください。
また,電圧測定端子に虫ピン,クリップ等の先の細いものを差し込んだりしないでください。火災・感電の原因となります。

(2) LED

POW-MSACEでは,下表に示す2つのLEDの組み合わせによって状態を表示します。

表1-19 POW−MSACE正面パネルLEDの表示について

名称 内容
POWER
(LED:緑)
ALARM
(LED:赤)
点灯 消灯 電源出力電圧正常
消灯 点灯 電源出力電圧異常
消灯 消灯 電源OFFまたは電源出力電圧異常(注1)

(注1):電源の障害内容によっては,POWER LEDおよびALARM LEDの両方が消灯する場合があります。


(3) 付属品

AC200V用電源ケーブル(長さ:2.5m)です。

POW−MSACEにはAC200V用電源ケーブルが同梱されています。

図1-38 電源ケーブル

[図データ]


!警告
電源ケーブルは付属のものをご使用ください。付属以外のものを使用すると火災・感電の原因となります。また,付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合,火災・感電の原因となります。
