9.4.3 ボードの増設(電源OFFしたあと)

ここでは保守点検などでいったん電源OFFした場合に,ボードを追加したいときの手順を記載しています。

<この項の構成>
(1) 保守点検などでいったん電源OFFしたときに,待機系用のBCUを増設したい【AX7800R】
(2) 保守点検などでいったん電源OFFしたときに,PRUを増設したい
(3) 保守点検などでいったん電源OFFしたときに,PRU内蔵型高密度ポートNIFを増設したい
(4) 保守点検などでいったん電源OFFしたときに,NIFを増設したい

(1) 保守点検などでいったん電源OFFしたときに,待機系用のBCUを増設したい【AX7800R】

ここでは,今まで一重化で運用していた装置の電源をいったんOFFしてBCUを1枚追加し,二重化運用に変更する手順を記載しています。

いったん電源OFFして待機系用のBCUを増設する概略手順を次の図に示します。

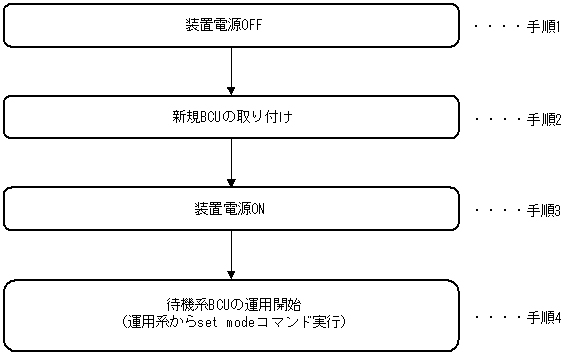

図9-32 待機系BCU交換手順

[図データ]

次に各手順の詳細説明を記載します。

(手順1)装置電源OFF
装置の電源を落とします。

(手順2)新規BCUの取り付け
9.3.2 障害が発生したボードの交換(電源OFFしたあと) (1) 電源をOFFしてBCUを交換したい (手順3)新規BCUの取り付け」を参照してください。

(手順3)装置電源ON
装置の電源をONしてください。

〔注意事項〕
電源冗長化時は,すべてのスイッチまたはブレーカをONにしてください。電源ONの方法については,「ハードウェア取扱説明書」を参照してください。

(手順4)待機系BCUの運用開始
一重化で運用していた装置に待機系BCUを取り付けただけでは,待機系BCUは運用状態(正常な二重化運用)になりません。(手順3)終了後,運用系BCUに接続された運用端末から,装置管理者モードに移行したあと,次のコマンドを実行してください。

# set mode auto_duplex [Enter] または
# set mode duplex [Enter]

本コマンド実行後,装置が正常な二重化運用を実施しているかどうかを確認するため,show systemコマンドを実行して,運用モードが「Duplex Mode」(二重化)となっていることを確認してください。show systemコマンドの実行結果を次の図に示します。

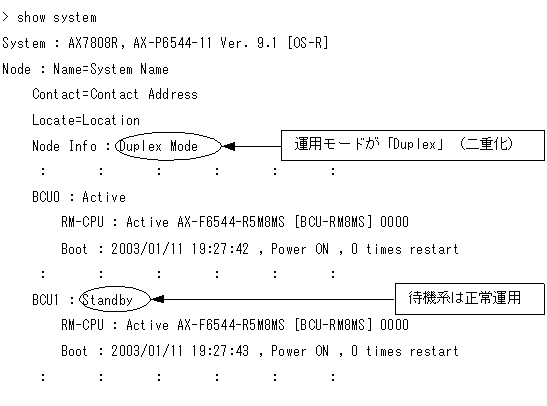

図9-33 show systemコマンド実行結果

[図データ]

〔増設後の注意事項〕
スロット0,スロット1両方のMCスロットにMCを実装している場合,BCU増設後の初期状態ではスロット0のMCを優先して起動するように設定されています。このため,待機系BCUのスロット1のMCを優先して起動する運用を行いたい場合は,BCU運用系に接続した運用端末から,装置管理者モードに移行したあと,次に示すset modeコマンドにより,優先MCスロットの設定を行ってください。

# set mode standby slot1 reload [Enter]

待機系BCU起動時の優先MCスロットの設定後,運用系BCUに接続した運用端末から,次に示すreloadコマンドにより,待機系BCUを再起動してください。なお,本コマンドは,装置管理者モードでなくても実行できます。

> reload dump-image -f standby [Enter]

待機系BCU再起動後,運用系BCUに接続した運用端末から,次に示すshow systemコマンドを実行し,運用モードが「Duplex Mode」(二重化)となっていること,および待機系BCUの運用状態が「Standby」になっていることを確認してください。show systemコマンドの実行結果は,「図9-33 show systemコマンド実行結果」を参照してください。

> show system[Enter]


(2) 保守点検などでいったん電源OFFしたときに,PRUを増設したい

「ハードウェア取扱説明書」を参照してください。

(3) 保守点検などでいったん電源OFFしたときに,PRU内蔵型高密度ポートNIFを増設したい

「ハードウェア取扱説明書」を参照してください。

(4) 保守点検などでいったん電源OFFしたときに,NIFを増設したい

「ハードウェア取扱説明書」を参照してください。

〔増設後の注意事項〕
増設するNIFが以下でコンフィグレーションファイルに16kインタフェースモードが設定されている場合,装置起動後,インタフェースモードを8kインタフェースモードに変更してください。詳細については,「5.4.1 NE1G-48Tの実装手順」を参照してください。
  • NE1G-48T
