6.9.1　非VPN MPLS通信を確認する

＜この項の構成＞
(1)　MPLSパケットの通信を確認する
(2)　通過ルータを確認する
(3)　MPLS網内IPv4ユニキャストルーティング情報の確認
(4)　MPLSラベルを確認する
(5)　Basic LDPセッションの状態を確認する
(6)　Basic LDPセッションダウンの要因を確認する
(7)　static LSPの状態を確認する
(8)　ポリシールーティングの状態を確認する

(1)　MPLSパケットの通信を確認する

LDPまたはrouting-baseなstatic LSPで非VPN MPLS通信をする場合，宛先アドレスまでのMPLSパケットの到達性を確認できます。ping mplsコマンドにより宛先アドレスまでのMPLSパケットの到達性を確認してください。

到達性の確認が成功した例を，「図6-88　LSP pingによるMPLSパケットの到達性確認(成功時)」に，中継装置に問題があり失敗した例を「図6-89　LSP pingによるMPLSパケットの到達性確認(失敗時1)」に，ping mplsコマンドを実施した装置に問題があり失敗した例を「図6-90　LSP pingによるMPLSパケットの到達性確認(失敗時2)」に示します。

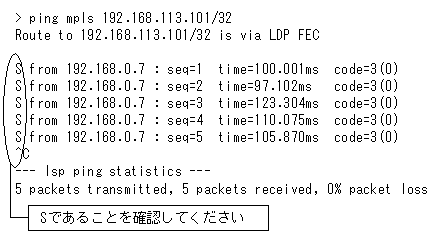

図6-88　LSP pingによるMPLSパケットの到達性確認(成功時)

[図データ]

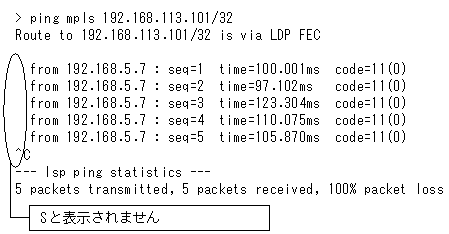

図6-89　LSP pingによるMPLSパケットの到達性確認(失敗時1)

[図データ]

図6-90　LSP pingによるMPLSパケットの到達性確認(失敗時2)

> ping mpls 192.168.113.101/32
Corresponding FEC dose not found.

(2)　通過ルータを確認する

LDPまたはrouting-baseなLSPで非VPN MPLS通信をする場合，宛先アドレスまでの通過ルータを確認できます。traceroute mplsコマンドにより宛先アドレスまでの通過ルータを確認してください。

通過ルータの確認が成功した例を，「図6-91　LSP tracerouteによる通過ルータの確認(成功時)」に，中継装置に問題があり失敗した例を「図6-92　LSP tracerouteによる通過ルータの確認(失敗時1)」に，traceroute mplsコマンドを実施した装置に問題があり失敗した例を「図6-93　LSP tracerouteによる通過ルータの確認(失敗時2)」に示します。

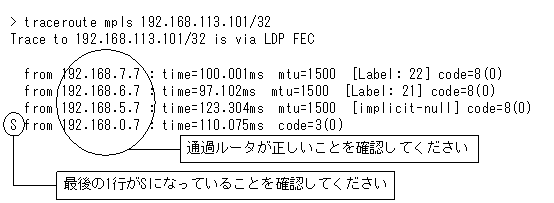

図6-91　LSP tracerouteによる通過ルータの確認(成功時)

[図データ]

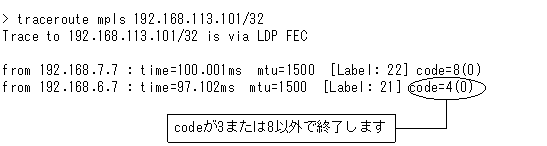

図6-92　LSP tracerouteによる通過ルータの確認(失敗時1)

[図データ]

図6-93　LSP tracerouteによる通過ルータの確認(失敗時2)

> traceroute mpls 192.168.113.101/32
Trace to 192.168.113.101/32 is via LDP FEC

  timeout
  timeout
  timeout
^C

(3)　MPLS網内IPv4ユニキャストルーティング情報の確認

LDPによる非VPN MPLS通信をするためには，宛先アドレスへの経路が必要です。IPv4ユニキャストルーティング情報を，「6.4.1　宛先アドレスへの経路を確認する」に従って確認します。

static LSPによるMPLS通信では，宛先アドレスへの経路は不要です。

(4)　MPLSラベルを確認する

非VPN MPLS通信をする場合，show mpls forwarding-tableコマンドでラベルとフォワーディングテーブルを確認してください。

MPLSパケット送受信数の収集統計取得が開始されている場合，show mpls forwarding-tableコマンドにstatisticsオプションを指定すると送受信パケット数が表示されます。

図6-94　IPアドレス指定によるラベルとフォワーディング情報の表示

> show mpls forwarding-table 192.168.113.101/32 statistics
Current Statistics Status : Collecting
Total : 1
FEC: 192.168.113.101/32              Next Hop : 192.168.7.7
  Out:   Label:    4503              Interface: Fukuoka
           Packets         :                78901
           Octets          :             25874630
           Discard Packets :                  190

static LSPを使用している場合のコアLSRでは，show mpls forwarding-tableコマンドのパラメータに，宛先アドレスではなくラベルまたはLSPIDを指定する必要があるので注意してください。

(5)　Basic LDPセッションの状態を確認する

show mpls ldpコマンドでBasic LDPセッションの状態がUPであることを確認してください。LDPによる非VPN MPLS通信を行う場合は，宛先アドレスへの経路の出力インタフェースを指定したBasic LDPセッションがUPしている必要があります。

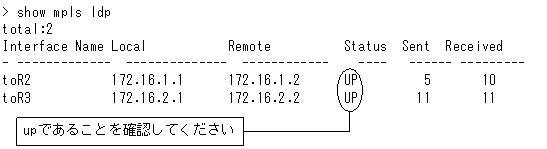

図6-95　Basic LDPセッション状態の表示

[図データ]

(6)　Basic LDPセッションダウンの要因を確認する

Basic LDPセッションがダウンしている場合，show mpls ldp detailコマンドでBasic LDPセッションダウンの要因を確認してください。

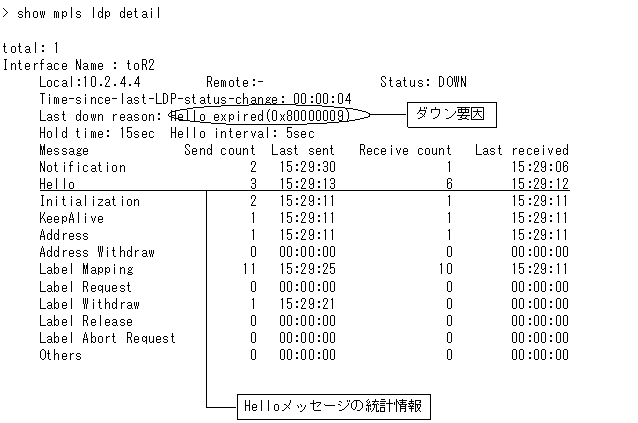

図6-96　Basic LDPセッションダウンの要因の表示

[図データ]

表6-2　Basic LDPセッションの障害解析方法

項番 確認内容・コマンド 対応
1 show mpls ldp detailコマンド表示結果のLast down reasonを確認してください。 最後にBasic LDPセッションがUPからDownに変化した理由が表示されている場合は項番3へ。
’-’が表示されている場合は，まだ一度もBasic LDPセッションが確立していない状態です。項番2へ。
2 Helloメッセージの統計情報を確認してください。 受信回数が0の場合，対向LSRからのHelloメッセージが届いていません。相手ルータの状態およびリンクの状態を確認してください。
Helloを受信している場合，Basic LDPセッションのtcpコネクションの状態および対向LSRの状態を確認してください。
3 show mpls ldp detailコマンドのLast down reasonの表示内容を確認してください。 Configuration changed or unsupported hardwareの場合，コンフィグレーションが変更されたか，MPLS未対応のハードウェアを使用しています。コンフィグレーションとハードウェアを確認してください。
Hello expiredの場合，対向LSRからのHelloメッセージが届かなくなっています。相手ルータの状態およびリンクの状態を確認してください。
Keepalive expiredの場合，対向LSRからのKeepaliveメッセージが届かなくなっています。相手ルータの状態およびリンクの状態を確認してください。※
Illegal message receivedの場合，対向LSRから不正なメッセージを受信したことによりBasic LDPセッションを強制解放しています。※
Notification message receivedの場合，対向LSRからNotificationメッセージを受信したことによりBasic LDPセッションを強制解放しています。※
Unknownの場合，上記以外の理由でBasic LDPセッションが解放されています。※

注※　これらの要因でBasic LDPセッションが障害となった場合，通常は自動的にBasic LDPセッションが回復します。しばらく待ってもBasic LDPセッションが回復しない場合は，相手ルータの状態を確認してください。

(7)　static LSPの状態を確認する

show mpls static-lspコマンドでstatic LSPの状態を確認してください。

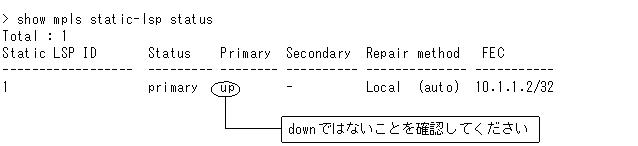

図6-97　static LSP状態の表示

[図データ]

(8)　ポリシールーティングの状態を確認する

policy-baseのstatic LSPで非VPN MPLS通信をする場合，show filter-flowコマンドでポリシールーティング機能によりMPLS通信がされていることを確認してください。

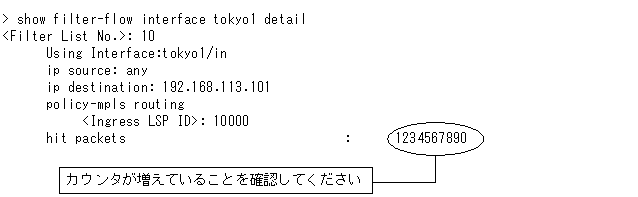

図6-98　MPLSポリシールーティング指定時のフローフィルタ統計

[図データ]
