6.5.2 PIM-DM,PIM-SM情報を確認する

本装置のIPv4マルチキャストルーティング情報で,PIM-DM機能またはPIM-SM機能を設定した場合の確認内容には次のものがあります。

<この項の構成>
(1) インタフェース情報
(2) 隣接情報
(3) 送信元ルート情報
(4) PIM-SM BSR情報
(5) PIM-SM ランデブーポイント情報
(6) PIM-SM ルーティング情報

(1) インタフェース情報

show ip pim interfaceを実行して,次のことを確認してください。

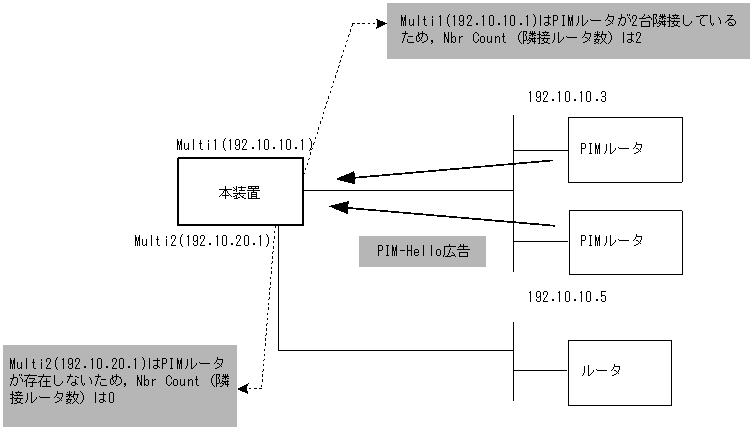

図6-39 show ip pim interfaceコマンドの実行結果

[PIM-DMの場合の表示]

> show ip pim interface
Address       Interface   Component  Vif  Nbr     Query   JP     C-RP     DR
                                          Count   Intvl   Intvl
192.10.10.1   Multi1      PIM-DM     1    2       30      -      -        -
192.10.20.1   Multi2      PIM-DM     2    0       30      -      -        -
>

[PIM-SMの場合の表示]

> show ip pim interface
Address           Interface   Component  Vif   Nbr       Hello   DR
                                               Count     Intvl   Address
192.10.10.1       Multi1      PIM-SM     1     2         30      192.10.10.5
192.10.20.1       Multi2      PIM-SM     2     0         30      192.10.20.1
>

[図データ]

(2) 隣接情報

show ip pim neighborを実行し,当該インタフェースのNeighborAddress内のIPアドレスで隣接相手を確認してください。ある特定の隣接が存在しない場合,隣接ルータがPIM-Helloを広告していない可能性があります。隣接ルータを調査してください。

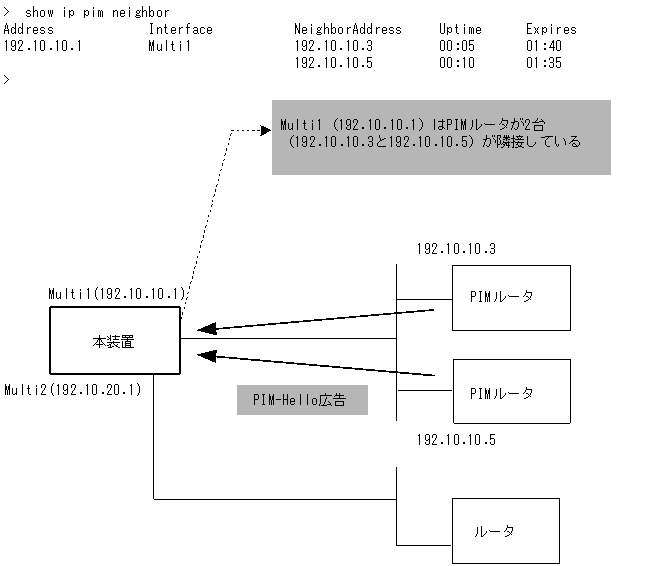

図6-40 show ip pim neighborコマンドの実行結果

[図データ]

(3) 送信元ルート情報

show ip rpfコマンドを実行し,送信元のルート情報を確認してください。

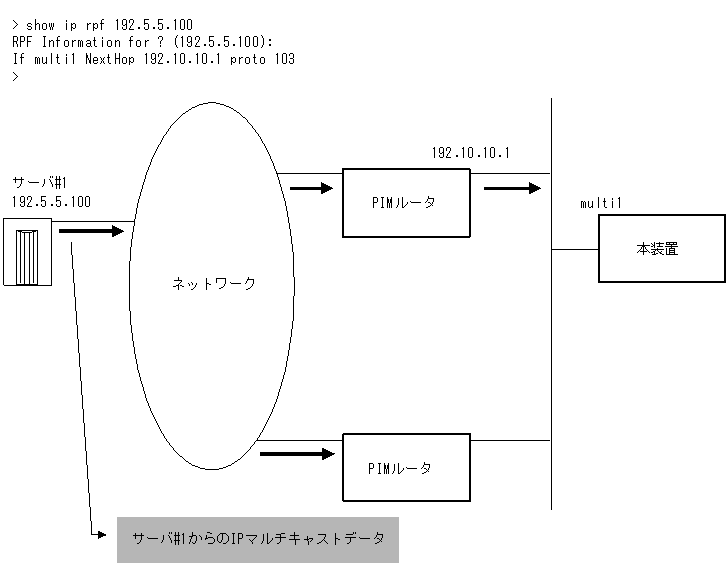

図6-41 show ip rpfコマンドの実行結果

[図データ]

(4) PIM-SM BSR情報

show ip pim bsrを実行し,BSRアドレスが表示されていることを確認してください。”----”表示の場合,BSRがBootstrapメッセージを広告していないか,BSRが存在していない可能性があります。BSRを調査してください。なお,PIM-SSMではBSRは使用しないので注意してください。

図6-42 show ip pim bsrコマンドの実行結果

> show ip pim bsr
Status: Not Candidate Bootstrap Router
BSR Address:192.10.10.10
    Priority:100,Hash Mask length:30
    Uptime:03:00
    Bootstrap Timeout:130 seconds
>

(5) PIM-SM ランデブーポイント情報

show ip pim rendezvous-point mappingを実行し,該当のIPv4マルチキャストグループアドレスに対するC-RP Addressが表示されていることを確認してください。表示のない場合,BSRがBootstrapメッセージを広告していないか,ランデブーポイントまたはBSRが存在していない可能性があります。ランデブーポイントおよびBSRを調査してください。なお,PIM-SSMではランデブーポイントは使用しないので注意してください。

図6-43 show ip pim rendezvous-point mapping コマンドの実行結果

> show ip pim rendezvous-point mapping
Status: Not Candidate Rendezvous Point
Total: 2 routes, 2 group, 1 RPs
Group/masklen         C-RP Address        pri   Uptime  Expires
224.100.100.0/24      192.1.1.1           100   02:00   02:30
224.100.200.0/24      192.1.1.1           100   02:00   02:30
>

(6) PIM-SM ルーティング情報

show ip mrouteコマンドを実行し,当該宛先アドレスへの経路が存在するかどうかを確認してください。(S,G)エントリが存在しない場合は,(*,G)エントリが存在しているかを確認してください。(*,G)が存在しない場合,およびin-coming.downstreamが正しくない場合は隣接ルータを調査してください。なお,PIM-SSMでは(*,G)は使用しません(存在しません)。

図6-44 PIM-SMマルチキャストルート情報の表示

> show ip mroute
Total: 5 routes, 3 groups, 2 RPs
(S,G) 2 routes -------------------------------------------------------------
Group Address      Source Address  Protocol Flags  Uptime  Expires  Assert
224.100.100.10     192.1.1.1       SM       F      02:00   02:30    01:00
    in-coming : Multi1(192.1.1.3)                upstream: Direct, Reg-Sup: 60s
    downstream: Multi2(192.1.2.3)                uptime 02:30, expires 00:40
224.100.100.20     192.1.1.1       SM       F      02:00   02:30    01:00
    in-coming : Multi1(192.1.1.3)                upstream: Direct
    downstream: Localhost(127.0.0.1) <Register to 192.1.5.1>
224.100.100.30     192.1.4.1       SM       F      02:00   02:30    01:00
    in-coming : Multi1(192.1.1.3)                upstream: 192.1.1.5
    downstream: Multi2(192.1.2.3)                uptime 02:30, expires 00:40

(*,G) 2 routes -------------------------------------------------------------
Group Address      RP Address      Protocol Flags  Uptime  Expires  Assert
225.100.100.10     192.1.5.1       SM       R      02:00   02:30    01:00
    in-coming : Localhost(127.0.0.1)             upstream: This System
    downstream: Multi2(192.1.2.3)                uptime 02:30, expires 00:40
225.100.100.10     192.1.5.1       SM       R      02:00   02:30    01:00
    in-coming : Multi1(192.1.1.3)                upstream: 192.1.1.2
    downstream: Multi3(192.1.3.3)                uptime 02:30, expires 00:40
>
