19.3　ネットワーク設計時の注意事項

＜この節の構成＞

(1)　L2-VPN機能と他機能の混在利用について

(2)　MPLS網内のMTU値について

(3)　ループ構成について

(4)　トンネルLSPとしてルーティングベーススタティックLSPとダイナミックLSPが混在する場合について

(1)　L2-VPN機能と他機能の混在利用について

L2-VPN機能を使用するNIFには，L2-VPN以外の機能が使用できません。したがって，次の機能は，該当する物理インタフェースでは使用できません。

• IP（ipコンフィグレーションでパラメータ指定するものおよびルーティングプロトコル）
• IP-VPN
• リンクアグリゲーション
• LLDP
• OADP

(2)　MPLS網内のMTU値について

MPLS網内でカスタマサイト間のイーサネットフレームが通過するインタフェースでは，リンクMTUの値を次のように設定してください。

表19-2　MPLS網内のMTU設定

バックボーン回線種別	リンクMTUの設定(FCSを除く)
イーサネット	jumbo_frame設定値を，(アクセス回線のjumbo_frame設定値 + 22バイト)以上に設定
POS	PPP情報でsource_mruパラメータを，(アクセス回線のjumbo_frame設定値 + 8バイト)以上に設定

各LSRに対して正しい設定がされていない場合，該当LSRで転送フレームが廃棄される場合があります。

(3)　ループ構成について

本装置が提供するEoMPLSはカスタマサイト間をレイヤ2で接続する仮想回線とみなすことができます。そのため，カスタマサイト間でレイヤ2レベルのループを構成する場合(交替パスなど)は，次に示す点に注意してください。

• ハブを使用してループを構成しないでください。
• LANスイッチを使用する場合は，スパニングツリープロトコルやGSRPなどのレイヤ２冗長化プロトコルを正しく動作させてください。

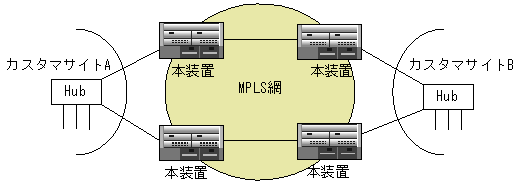

フレームがループするネットワーク構成例を次の図に示します。

図19-9　フレームがループするネットワーク構成例

(4)　トンネルLSPとしてルーティングベーススタティックLSPとダイナミックLSPが混在する場合について

トンネルLSPとして使用しているダイナミックLSPのFECとルーティングベーススタティックLSPのFECが同一の場合，ダイナミックLSPよりもスタティックLSPが優先されるため，トンネルLSPにダイナミックLSPを使用しているVCは確立しません。トンネルLSPとして使用しているダイナミックLSPをスタティックLSPに変更するか，ルーティングベーススタティックLSPをポリシーベーススタティックLSPに変更してください。
