18.7　VPNサイトのマルチパス

VPNサイト内の一つの宛先ネットワークに対し，本装置とVPNサイト内のルータ間で複数経路(マルチパス)を設定して，VPNトラフィックの負荷分散を実現します。VPNのマルチパス設定条件を次の表に示します。

表18-4　VPNのマルチパス設定条件

項目	内容	コンフィグレーションパラメータ
ルーティング プロトコル	スタティック	VPNサイトごとのstatic，ospf，bgp定義
	OSPF
	BGP
設定単位	VPNサイトごと※1	vpnmapコマンドのmultipathパラメータ
	ルーティングプロトコルごと	各ルーティングプロトコル定義のmultipathパラメータ
最大パス数※2	最大16	optionsコマンドのmax-pathsパラメータ

注※1　VPNサイトに対しマルチパスを設定した場合，該当サイトに定義された全ルーティング・プロトコルに対し，マルチパスを設定した場合と同等になります。

注※2　最大パス数は装置ごとに設定するパラメータです。

＜この節の構成＞

(1)　スタティック

(2)　OSPF

(3)　BGP4

(1)　スタティック

VPNサイトのスタティック経路のマルチパス化についてはグローバル・ネットワークのマルチパス化と同様です。グローバル・ネットワークのマルチパス化については「8.3.1　スタティックルーティング」を参照してください。

(2)　OSPF

VPNサイトのOSPF経路のマルチパス化についてはグローバル・ネットワークのマルチパス化と同様です。グローバル・ネットワークのマルチパス化については「8.5.2　経路選択アルゴリズム (2)　イコールコストマルチパス」を参照してください。

(3)　BGP4

VPNサイトのBGP4経路のマルチパス化については次の点を除き，グローバル・ネットワークのマルチパス化と同様です。

VPNサイトのIGP経路のマルチパス化によってVPNサイトのBGP4経路をマルチパス化する場合，BGP4ピアアドレスの自側アドレスに使用する自装置アドレスはvpnmapコマンドのlocal-addressパラメータによってVPNサイトごとに定義します。

なお，グローバル・ネットワークのマルチパス化については「9.3.7　BGP4マルチパス」を参照してください。

VPNサイトごとの自装置アドレスを使用したBGP4マルチパス化を次の図に示します。

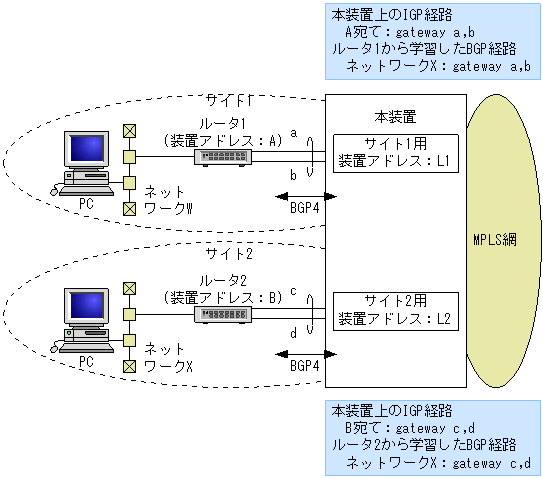

図18-16　VPNサイトごとの自装置アドレスを使用したBGP4マルチパス化

この図で，本装置のサイト1用の自装置アドレス(L1)とサイト1のルータ1の装置アドレス(A)でピアリングしている場合，サイト1のルータ1から本装置に通知されたBGP4経路(宛先：ネットワークW，Nexthop A)は，ネクストホップ解決時にNexthop A宛てのIGP経路のゲートウェイが「a」および「b」となっていることによって，BGP4経路(宛先：ネットワークW)のゲートウェイも「a」および「b」となります。同様に本装置のサイト2用の自装置アドレス(L2)とサイト2の装置アドレス(B)でピアリングされたサイト2のルータ2から本装置に通知されたBGP4経路(宛先：ネットワークX，Nexthop B)はネクストホップ解決時にNexthop B宛てのIGP経路のゲートウェイが「c」および「d」となっていることによって，BGP4経路(宛先：ネットワークX)のゲートウェイも「c」および「d」となります。
