18.3　網構成とルーティング

MPLSを利用したIP-VPNを構築する場合，MPLS網を一つのルーティングドメインとして，MPLS網に接続されるネットワークを相互接続する階層構成にする必要があります。MPLS網の入口エッジルータで宛先ネットワークに到達するための出口エッジルータを認識するVPNごとの経路情報は，BGP4拡張によってエッジルータ間でダイナミック取得を行います。BGP4については，「9.3.17　BGP4使用時の注意事項」を参照してください。

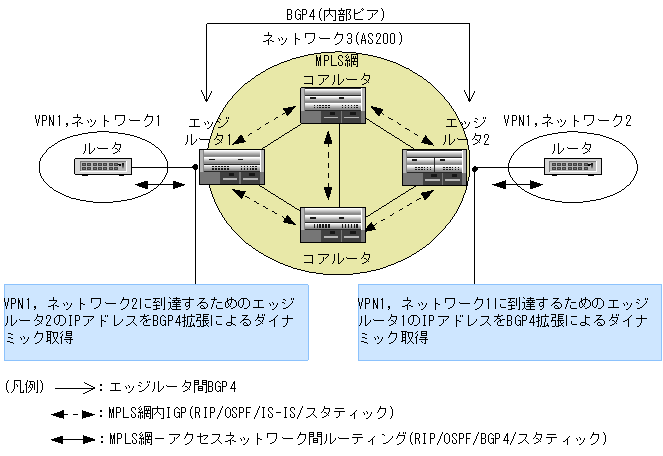

図18-2　ルーティング設定

[図データ]

＜この節の構成＞
18.3.1　Tag-VLANとIP-VPN連携
18.3.2　IP-VPNと非IP-VPNの共存
