17.1.2　ネットワーク構成例

MPLSを利用するには，LSR（Label Switched Router）と呼ぶMPLS機能をサポートするルータでMPLS網を構成します。MPLSのパスであるLSPは，FECごとにMPLS網の出入口ルータ間に設定します。LSPは入口ルータから出口ルータの単方向データ転送のコネクションです。

LSPの入口ルータは，FECの一致を検出するとLSPの識別子としてIPパケットにラベルと呼ばれるヘッダを付けて送信します。ラベル値はATMネットワークのVPI/VCIやフレームリレーネットワークのDLCI（Data Link Connection Identifier）と同様，MPLS網内のルータでのユニーク性が確保されるように適切に決定する必要があります。中継ルータ（コアルータ）では受信側と送信側のラベル値の対応表が保持されます。LSPの出口ルータでは通常の中継処理を行いますが，MPLSの中継ルータではラベルだけで中継先が決定できるため，高速に転送できます。

MPLSのネットワーク構成を次の図に示します。

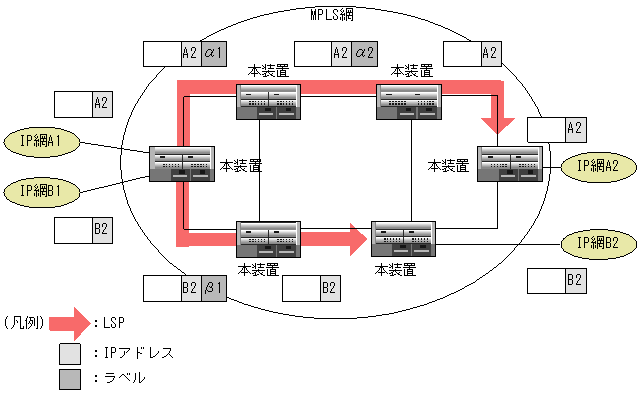

図17-1　MPLSのネットワーク構成

[図データ]
