解説書 Vol.1
- ＜この項の構成＞
- (1) パケット制御概略
- (2) パケット制御実行単位
- (3) パケット制御例
(1) パケット制御概略
パケット制御の概略を次の図に示します。

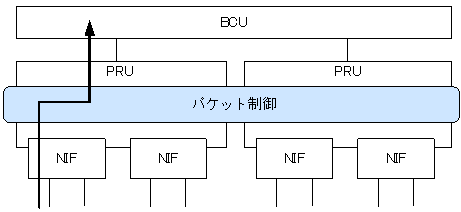

図12-37 パケット制御概略図
ネットワークインタフェース機構（NIF）から受信したソフト処理用データパケットを基本制御処理機構（BCU）に転送する際に，コンフィグレーションによって設定した受信要因と比較し，一致した場合，定義した受信パケット数に従って転送数を制御します。
(2) パケット制御実行単位
パケット制御を実行する単位はPRU内蔵型高密度ポートNIFを除き，NIF単位です。PRU内蔵型高密度ポートNIFはポート単位にパケット制御を実行します。次に詳細内容を示します。
表12-19 PRU内蔵型高密度ポートNIFパケット制御実行単位【AX7800R】
NIF パケット制御実行単位 RB2-10G4RX 右記ポートNo.単位 0 1 2 3 表12-20 PRU内蔵型高密度ポートNIFパケット制御実行単位【AX7700R】
NIF パケット制御実行単位 RE1-10G4RX 右記ポートNo.単位 0 1 2 3
(3) パケット制御例
パケット制御例を次の図に示します。

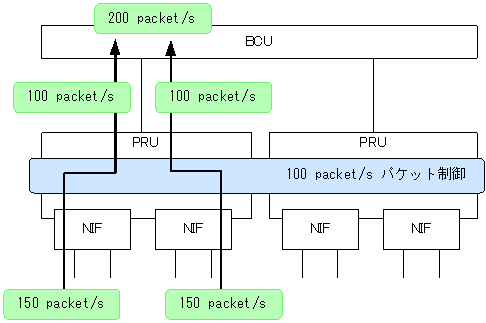

図12-38 パケット制御例
- コンフィグレーションによって，「100 packet/s」でパケット制御実行を指示
- 異なるNIFの2インタフェースから150 packet/sでソフト処理用パケットを受信する
- NIF単位にパケット制御が実行され，BCUには200 packet/sでパケットが転送される
Copyright (c)2005, 2011, ALAXALA Networks Corporation. All rights reserved.
