ハードウェア取扱説明書
SFPは,ネットワークインタフェース機構を装置に取り付けた状態で,装置の電源を入れたままで取り付けと取り外しを行なうことができます。
- <この節の構成>
- (1) 取り付け方
- (2) 取り外し方
(1) 取り付け方
レバーを上方向に起こしたまま,カチッと音がするまで挿入します。

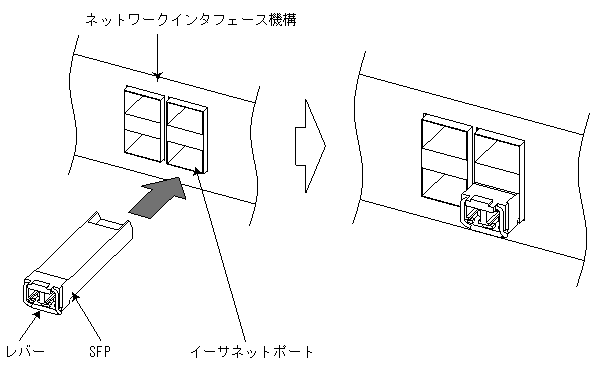

図4-73 SFPの取り付け(上側のポートに取り付ける場合)
- ネットワークインタフェース機構により,使用できるSFPが異なります。ネットワークインタフェース機構と使用可能なSFPとの対応は,「1.8 トランシーバ」 を参照してください。
- 上図はネットワークインタフェース機構NEMX−12の上側のイーサネットポートにSFPを取り付ける場合の例です。
- NE1G−12SA,NE1GSHP−4S,NE1GSHP−8SのイーサネットポートおよびNP48−4SのPOSインタフェースポートにSFPを取り付ける場合も,SFPの向きを上図のようにして取り付けてください。
- ただし,NEMX−12の下側のイーサネットポートにSFPを取り付ける場合は,次図のように,SFPの向きを上下逆にして取り付けてください。

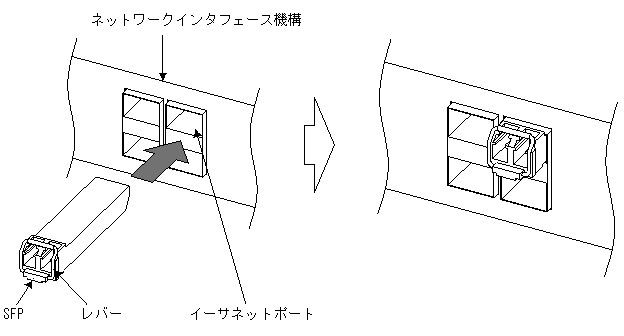

図4-74 SFPの取り付け(下側のポートに取り付ける場合)
(2) 取り外し方
レバーを水平に下ろし,レバーを持って手前に引き抜きます。

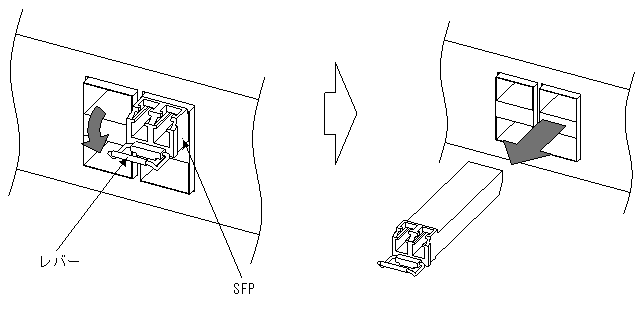

図4-75 SFPの取り外し
