4.5.4 AX7816R−ACの電源ケーブルの取り付けと取り外し

<この項の構成>
(1) ケーブルの取り付け
(2) ケーブルの取り外し

(1) ケーブルの取り付け

【ステップ1】
電源ケーブルを電源コネクタに取り付けます。

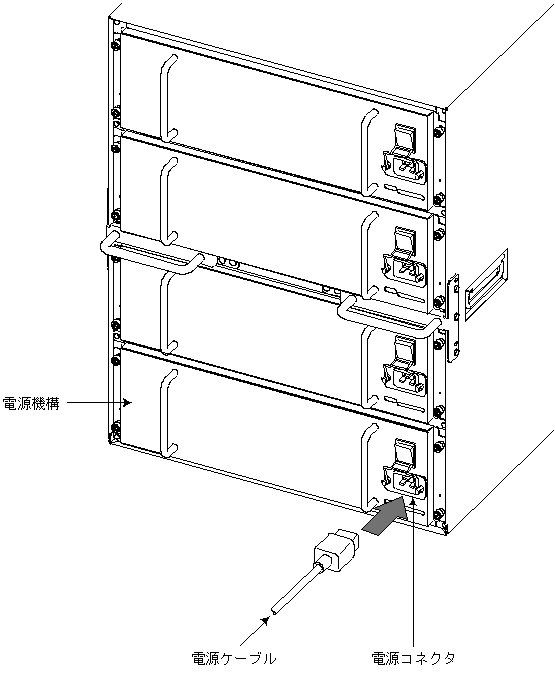

図4-35 電源ケーブルの挿入

[図データ]


!警告
AC電源に接続する場合には,接地付きのコンセントを使用してください。接地を取らずに使用すると,感電の原因となるとともに,電気的雑音により,障害発生の原因となります。


!警告
電源ケーブルは付属のものを使用してください。付属以外のものを使用すると,火災・感電の原因となります。また,付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合,火災・感電の原因となります。


注意
電源ケーブルの取り付け,取り外しを行なう前に,取り付け,取り外しを行なう電源機構のスイッチがOFFになっていることを確認してください。

【ステップ2】
抜け防止金具で電源ケーブルのコネクタをロックします。

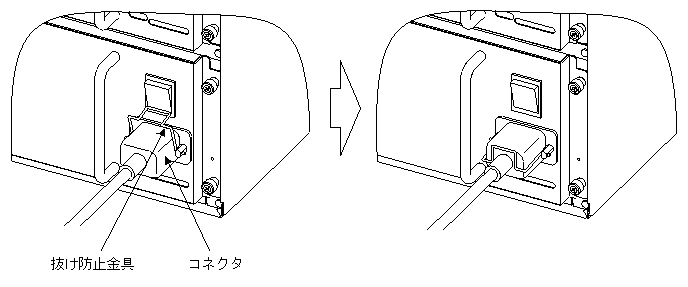

図4-36 電源ケーブルのロック

[図データ]

(2) ケーブルの取り外し

ケーブルを取り外すには,「(1) ケーブルの取り付け」と逆の手順で行なってください。


注意
電源ケーブルの取り付け,取り外しを行なう前に,取り付け,取り外しを行なう電源機構のスイッチがOFFになっていることを確認してください。
