ハードウェア取扱説明書
- <この項の構成>
- (1) ケーブルの取り付け
- (2) ケーブルの取り外し
(1) ケーブルの取り付け
- 電源ケーブルをお客様でご用意いただいている場合(AC200V電源ケーブルの場合),抜け防止金具でコネクタを固定できないことがあります。その場合は,抜け防止金具を取り外して電源ケーブルを取り付け,ラックのケーブルサポート等でケーブル部を固定してください。
- また,取り外した抜け防止金具は大切に保管してください。
- 【ステップ1】
- 電源ケーブルを電源コネクタに取り付けます。

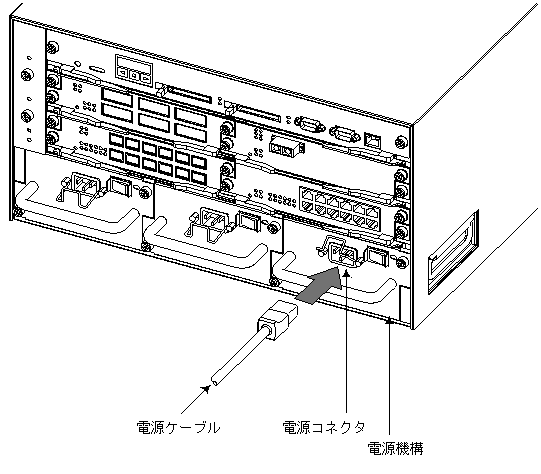

図4-31 電源ケーブルの挿入
- AC電源に接続する場合には,接地付きのコンセントを使用してください。接地を取らずに使用すると,感電の原因となるとともに,電気的雑音により,障害発生の原因となります。
- 本装置をAC100Vで使用する場合,電源ケーブルは付属のものを使用してください。付属以外のものを使用すると,火災・感電の原因となります。また,付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合,火災・感電の原因となります。
- 本装置をAC200Vで使用する場合,電源ケーブルは弊社が指定する仕様のものを使用してください。それ以外のものを使用した場合,火災・感電の原因となります。
- 電源ケーブルの取り付け,取り外しを行なう前に,取り付け,取り外しを行なう電源機構のスイッチがOFFになっていることを確認してください。
- 弊社が指定する仕様の電源ケーブルについては,「2.4.2 AX7702R−AC,AX7804R−AC,AX7808R−ACの電源設備(AC200V)」を参照してください。
- 【ステップ2】
- 抜け防止金具で電源ケーブルのコネクタをロックします。

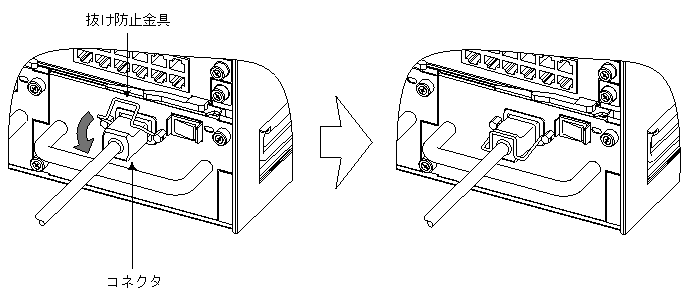

図4-32 電源ケーブルのロック
- 抜け防止金具を取り外している場合は,この手順は行ないません。
(2) ケーブルの取り外し
ケーブルを取り外す時には,「(1) ケーブルの取り付け」と逆の手順で行なってください。
- 電源ケーブルの取り付け,取り外しを行なう前に,取り付け,取り外しを行なう電源機構のスイッチがOFFになっていることを確認してください。
