ハードウェア取扱説明書

3.2　インタフェースケーブルの詳細

本装置に使用するインタフェースケーブルの詳細を説明します。

ケーブルの購入，また本装置をネットワークに接続する場合に参照してください。

---

光ファイバケーブルは，装置を保守する時に必要な分の長さ（3m）を予め考慮して準備し，余長のケーブルは装置の近くに束ねて巻いておいてください。また，光ファイバケーブルと他のインタフェースケーブルが混在する場合，光ファイバケーブルに無理な力が加わらないようにしてください。

---

---

光ファイバケーブルは，予備として現用ケーブル以外に数本準備してください。

---

＜この節の構成＞

(1)　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径50μm，LC2芯コネクタ）

(2)　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径62.5μm，LC2芯コネクタ）

(3)　1000BASE−LX／1000BASE−LH用シングルモード光ファイバケーブル（コア径10μm，LC2芯コネクタ）

(4)　1000BASE−LH 用シングルモード（DSF）光ファイバケーブル（コア径8μm，LC2 芯コネクタ）

(5)　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径50μm，SC2芯コネクタ）

(6)　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径62.5μm，SC2芯コネクタ）

(7)　1000BASE−LX／1000BASE−LH用シングルモード光ファイバケーブル（コア径10μm，SC2芯コネクタ）

(8)　1000BASE−LH用シングルモード（DSF）光ファイバケーブル（コア径8μm，SC2芯コネクタ）

(9)　10GBASE−ER／10GBASE−EW用シングルモード光ファイバケーブル（コア径10μm，SC2芯コネクタ）

(10)　10GBASE−LW用シングルモード光ファイバケーブル（コア径10μm，SC2芯コネクタ）

(11)　10GBASE−SR用マルチモード光ファイバケーブル（コア径50μm，LC2芯コネクタ）

(12)　10GBASE−SR用マルチモード光ファイバケーブル（コア径62.5μm，LC2芯コネクタ）

(13)　10GBASE−ER用シングルモード光ファイバケーブル（コア径10μm，LC2芯コネクタ）

(14)　10GBASE−LR用シングルモード光ファイバケーブル（コア径10μm，LC2芯コネクタ）

(15)　10GBASE−ZR用シングルモード光ファイバケーブル（コア径10μm，LC2芯コネクタ）

(16)　OC−192c POS用シングルモード光ファイバケーブル（コア径10μm，SC2芯コネクタ）

(17)　OC−48c POS用シングルモード光ファイバケーブル（コア径10μm，LC2芯コネクタ）

(18)　10BASE−T／100BASE−TX／1000BASE−Tインタフェースケーブル（CAT.5E，RJ45コネクタ）

(1)　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径50μm，LC2芯コネクタ）

1000BASE−SX（SFP−SX）および1000BASE−LX（SFP−LX）の接続に使用します。

1000BASE−SXおよび1000BASE−LXとの保守範囲の境界は，本装置側のコネクタとなります。

1000BASE−SXの場合，コア／クラッド径が50／125μm，400MHz・km（波長850nm）の帯域の光ファイバを使用した時の装置間最大伝送距離は500mです。

1000BASE−LXの場合，コア／クラッド径が50／125μm，500MHz・km（波長1300nm）の帯域の光ファイバを使用した時の装置間最大伝送距離は550mです。

「図3-2　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径50μm）の概略図」に概略図を，「表3-1　光インタフェースの仕様（1000BASE−SX）」，「表3-2　光インタフェースの仕様（1000BASE−LX）（マルチモード）」に光インタフェースの仕様を示します。

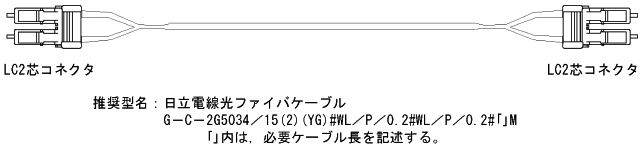

図3-2　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径50μm）の概略図

表3-1　光インタフェースの仕様（1000BASE−SX）

項目	仕様
発光中心波長	0.770 〜 0.860 μm
光送信電力(平均値)	−9.5 〜 0 dBm
光受信電力(平均値)	−17.0 〜 0 dBm
光伝送損失(最大値)	7.5 dB

表3-2　光インタフェースの仕様（1000BASE−LX）（マルチモード）

項目	仕様
発光中心波長	1.270 〜 1.355 μm
光送信電力(平均値)	−11.5 〜 −3.0 dBm
光受信電力(平均値)	−19.0 〜 −3.0 dBm
光伝送損失(最大値)	7.5 dB

(注1)：1000BASE−LXでマルチモード光ファイバを使用する場合，光ファイバによってはBER（ビット・エラー・レート）が上昇することがあります。このような場合には，モード・コンディショニング・パッチコードを使用することで，問題なく通信することができます。

(2)　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径62.5μm，LC2芯コネクタ）

1000BASE−SX（SFP−SX）および1000BASE−LX（SFP−LX）の接続に使用します。

1000BASE−SXおよび1000BASE−LXとの保守範囲の境界は，本装置側のコネクタとなります。

1000BASE−SXの場合，コア／クラッド径が62.5／125μm，200MHz・km（波長850nm）の帯域の光ファイバを使用した時の装置間最大伝送距離は275mです。

1000BASE−LXの場合，コア／クラッド径が62.5／125μm，500MHz・km（波長1300nm）の帯域の光ファイバを使用した時の装置間最大伝送距離は550mです。

「図3-3　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径62.5μm）の概略図」に概略図を，「表3-3　光インタフェースの仕様（1000BASE−SX）」，「表3-4　光インタフェースの仕様（1000BASE−LX）（マルチモード）」に光インタフェースの仕様を示します。

図3-3　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径62.5μm）の概略図

表3-3　光インタフェースの仕様（1000BASE−SX）

項目	仕様
発光中心波長	0.770 〜 0.860 μm
光送信電力(平均値)	−9.5 〜 0 dBm
光受信電力(平均値)	−17.0 〜 0 dBm
光伝送損失(最大値)	7.5 dB

表3-4　光インタフェースの仕様（1000BASE−LX）（マルチモード）

項目	仕様
発光中心波長	1.270 〜 1.355 μm
光送信電力(平均値)	−11.5 〜 −3.0 dBm
光受信電力(平均値)	−19.0 〜 −3.0 dBm
光伝送損失(最大値)	7.5 dB

(注1)：1000BASE−LXでマルチモード光ファイバを使用する場合，光ファイバによってはBER（ビット・エラー・レート）が上昇することがあります。このような場合には，モード・コンディショニング・パッチコードを使用することで，問題なく通信することができます。

(3)　1000BASE−LX／1000BASE−LH用シングルモード光ファイバケーブル（コア径10μm，LC2芯コネクタ）

1000BASE−LX（SFP−LX）および1000BASE−LH（SFP−LH）の接続に使用します。

1000BASE−LXおよび1000BASE−LHとの保守範囲の境界は，本装置側のコネクタとなります。

1000BASE−LXの場合，コア／クラッド径が10／125μm（波長1310nm）の光ファイバを使用した時の装置間最大伝送距離は5kmです。

1000BASE−LHの場合，コア／クラッド径が10／125μm（波長1550nm）の光ファイバを使用した時の装置間最大伝送距離は70kmです。

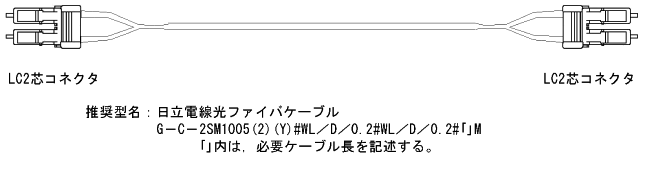

「図3-4　1000BASE−LX／1000BASE−LH用シングルモード光ファイバケーブル（コア径10μm）の概略図」に概略図を，「表3-5　光インタフェースの仕様（1000BASE−LX）（シングルモード）」，「表3-6　光インタフェースの仕様（1000BASE−LH）」に光インタフェースの仕様を示します。

図3-4　1000BASE−LX／1000BASE−LH用シングルモード光ファイバケーブル（コア径10μm）の概略図

表3-5　光インタフェースの仕様（1000BASE−LX）（シングルモード）

項目	仕様
発光中心波長	1.270 〜 1.355 μm
光送信電力(平均値)	−11.0 〜 −3.0 dBm
光受信電力(平均値)	−19.0 〜 −3.0 dBm
光伝送損失(最大値)	8.0 dB

表3-6　光インタフェースの仕様（1000BASE−LH）

項目	仕様
発光中心波長	1.540〜1.570 μm
光送信電力(平均値)	0 〜 ＋5.0 dBm
光受信電力(平均値)	−22.0 〜 0 dBm
光伝送損失(最大値)	22 dB（注1）

(注1)：光伝送損失が5.0dB以下の場合は，光アッテネータを使用して損失を調整してください。

光アッテネータの推奨型名

• メーカ：精工技研
• 型名　：FA125−10−HP（10dB損失）

(4)　1000BASE−LH 用シングルモード（DSF）光ファイバケーブル（コア径8μm，LC2 芯コネクタ）

1000BASE−LH（SFP−LH）との接続に使用します。

1000BASE−LHとの保守範囲の境界は，本装置側のコネクタとなります。

1000BASE−LHの場合，コア／クラッド径が8／125μm（波長1550nm）の光ファイバを使用したときの装置間最大伝送距離は70kmです。

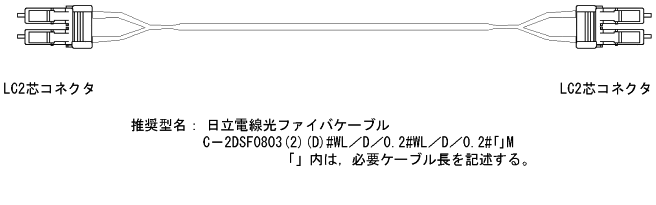

「図3-5　1000BASE−LHシングルモード光ファイバケーブル（コア径8μm）の概略図」に概略図を，「表3-7　光インタフェースの仕様（1000BASE−LH）」に光インタフェースの仕様を示します。

図3-5　1000BASE−LHシングルモード光ファイバケーブル（コア径8μm）の概略図

表3-7　光インタフェースの仕様（1000BASE−LH）

項目	仕様
発光中心波長	1.540〜1.570 μm
光送信電力(平均値)	0 〜 ＋5.0 dBm
光受信電力(平均値)	−22.0 〜 0 dBm
光伝送損失(最大値)	22 dB（注1）

(注1)：光伝送損失が5.0dB以下の場合は，光アッテネータを使用して損失を調整してください。

光アッテネータの推奨型名

• メーカ：精工技研
• 型名　：FA125−10−HP（10dB損失）

(5)　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径50μm，SC2芯コネクタ）

1000BASE−SX（GBIC−SX）および1000BASE−LX（GBIC−LX）の接続に使用します。

1000BASE−SXおよび1000BASE−LXとの保守範囲の境界は，本装置側のコネクタとなります。

1000BASE−SXの場合，コア／クラッド径が50／125μm，400MHz・km（波長850nm）の帯域の光ファイバを使用した時の装置間最大伝送距離は500mです。

1000BASE−LXの場合，コア／クラッド径が50／125μm，500MHz・km（波長1300nm）の帯域の光ファイバを使用した時の装置間最大伝送距離は550mです。

「図3-6　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径50μm）の概略図」に概略図を，「表3-8　光インタフェースの仕様（1000BASE−SX）」，「表3-9　光インタフェースの仕様（1000BASE−LX）（マルチモード）」に光インタフェースの仕様を示します。

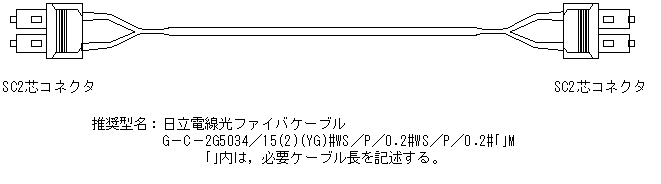

図3-6　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径50μm）の概略図

表3-8　光インタフェースの仕様（1000BASE−SX）

項目	仕様
発光中心波長	0.770〜0.860μm
光送信電力(平均値)	−9.5〜0dBm
光受信電力(平均値)	−17.0〜0dBm
光伝送損失(最大値)	7.5dB

表3-9　光インタフェースの仕様（1000BASE−LX）（マルチモード）

項目	仕様
発光中心波長	1.270〜1.355μm
光送信電力(平均値)	−11.5〜−3.0dBm
光受信電力(平均値)	−19.0〜−3.0dBm
光伝送損失(最大値)	7.5dB

(注1)：1000BASE−LXでマルチモード光ファイバを使用する場合，光ファイバによってはBER（ビット・エラー・レート）が上昇することがあります。このような場合には，モード・コンディショニング・パッチコードを使用することで，問題なく通信することができます。

(6)　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径62.5μm，SC2芯コネクタ）

1000BASE−SX（GBIC−SX）および1000BASE−LX（GBIC−LX）の接続に使用します。

1000BASE−SXおよび1000BASE−LXとの保守範囲の境界は，本装置側のコネクタとなります。

1000BASE−SXの場合，コア／クラッド径が62.5／125μm，200MHz・km（波長850nm）の帯域の光ファイバを使用した時の装置間最大伝送距離は275mです。

1000BASE−LXの場合，コア／クラッド径が62.5／125μm，500MHz・km（波長1300nm）の帯域の光ファイバを使用した時の装置間最大伝送距離は550mです。

「図3-7　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径62.5μm）の概略図」に概略図を，「表3-10　光インタフェースの仕様（1000BASE−SX）」，「表3-11　光インタフェースの仕様（1000BASE−LX）（マルチモード）」に光インタフェースの仕様を示します。

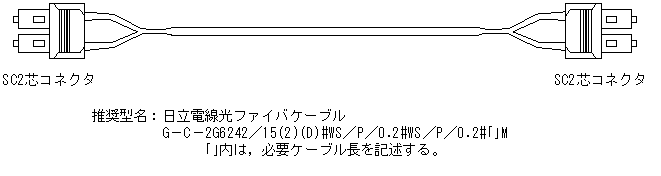

図3-7　1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径62.5μm）の概略図

表3-10　光インタフェースの仕様（1000BASE−SX）

項目	仕様
発光中心波長	0.770〜0.860μm
光送信電力(平均値)	−9.5〜0dBm
光受信電力(平均値)	−17.0〜0dBm
光伝送損失(最大値)	7.5dB

表3-11　光インタフェースの仕様（1000BASE−LX）（マルチモード）

項目	仕様
発光中心波長	1.270〜1.355μm
光送信電力(平均値)	−11.5〜−3.0dBm
光受信電力(平均値)	−19.0〜−3.0dBm
光伝送損失(最大値)	7.5dB

(注1)：1000BASE−LXでマルチモード光ファイバを使用する場合，光ファイバによってはBER（ビット・エラー・レート）が上昇することがあります。このような場合には，モード・コンディショニング・パッチコードを使用することで，問題なく通信することができます。

(7)　1000BASE−LX／1000BASE−LH用シングルモード光ファイバケーブル（コア径10μm，SC2芯コネクタ）

1000BASE−LX（GBIC−LX）および1000BASE−LH（GBIC−LH）との接続に使用します。

1000BASE−LXおよび1000BASE−LHとの保守範囲の境界は，本装置側のコネクタとなります。

1000BASE−LXの場合，コア／クラッド径が10／125μm（波長1310nm）の光ファイバを使用した時の装置間最大伝送距離は5kmです。

1000BASE−LHの場合，コア／クラッド径が10／125μm（波長1550nm）の光ファイバを使用した時の装置間最大伝送距離は70kmです。

「図3-8　1000BASE−LX／1000BASE−LH用シングルモード光ファイバケーブル（コア径10μm）の概略図」に概略図を，「表3-12　光インタフェースの仕様（1000BASE−LX）（シングルモード）」，「表3-13　光インタフェースの仕様（1000BASE−LH）」に光インタフェースの仕様を示します。

図3-8　1000BASE−LX／1000BASE−LH用シングルモード光ファイバケーブル（コア径10μm）の概略図

表3-12　光インタフェースの仕様（1000BASE−LX）（シングルモード）

項目	仕様
発光中心波長	1.270〜1.355μm
光送信電力(平均値)	−11.0〜−3.0dBm
光受信電力(平均値)	−19.0〜−3.0dBm
光伝送損失(最大値)	8.0dB

表3-13　光インタフェースの仕様（1000BASE−LH）

項目	仕様
発光中心波長	1.540〜1.570μm
光送信電力(平均値)	0〜＋4.0dBm
光受信電力(平均値)	−24.0〜−1.0dBm
光伝送損失(最大値)	24.0dB（注1）

(注1)：光伝送損失が2.0dB以下の場合は，光アッテネータを使用して損失を調整してください。

　　光アッテネータの推奨型名

　・メーカ：三和電気工業

　・型名　：SCASA10（10dB損失）

(8)　1000BASE−LH用シングルモード（DSF）光ファイバケーブル（コア径8μm，SC2芯コネクタ）

1000BASE−LH（GBIC−LH）との接続に使用します。

1000BASE−LHとの保守範囲の境界は，本装置側のコネクタとなります。

コア／クラッド径が8／125μm（波長1550nm）の光ファイバを使用した時の装置間最大伝送距離は70kmです。

「図3-9　1000BASE−LH用シングルモード光ファイバケーブル（コア径8μm）の概略図」に概略図を，「表3-14　光インタフェースの仕様（1000BASE−LH）」に光インタフェースの仕様を示します。

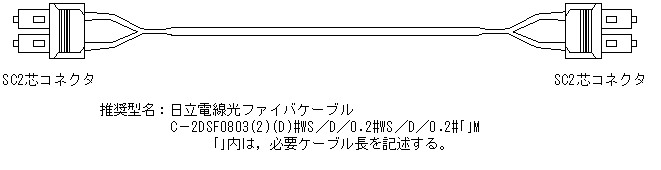

図3-9　1000BASE−LH用シングルモード光ファイバケーブル（コア径8μm）の概略図

表3-14　光インタフェースの仕様（1000BASE−LH）

項目	仕様
発光中心波長	1.540〜1.570μm
光送信電力(平均値)	0〜＋4.0dBm
光受信電力(平均値)	−24.0〜−1.0dBm
光伝送損失(最大値)	24.0dB（注1）

(注1)：光伝送損失が2.0dB以下の場合は，光アッテネータを使用して損失を調整してください。

　　光アッテネータの推奨型名

　・メーカ：三和電気工業

　・型名　：SCASA10（10dB損失）

(9)　10GBASE−ER／10GBASE−EW用シングルモード光ファイバケーブル（コア径10μm，SC2芯コネクタ）

10GBASE−ERおよび10GBASE−EWとの接続に使用します。

10GBASE−ERおよび10GBASE−EWとの保守範囲の境界は，本装置側のコネクタとなります。

コア／クラッド径が10／125μm（波長1550nm）の光ファイバを使用した時の装置間最大伝送距離は40kmです。

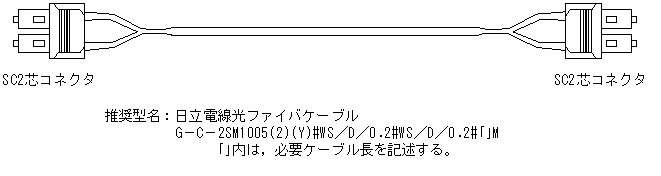

「図3-10　10GBASE−ER／10GBASE−EW用シングルモード光ファイバケーブル（コア径10μm）の概略図」に概略図を，「表3-15　光インタフェースの仕様（10GBASE−ER／10GBASE−EW）」に光インタフェースの仕様を示します。

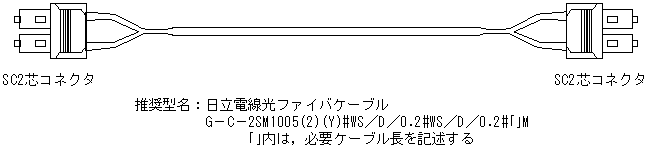

図3-10　10GBASE−ER／10GBASE−EW用シングルモード光ファイバケーブル（コア径10μm）の概略図

表3-15　光インタフェースの仕様（10GBASE−ER／10GBASE−EW）

項目	仕様
発光中心波長	1.530〜1.565μm
光送信電力(平均値)	−4.7〜＋4.0dBm
光受信電力(平均値)	−15.8〜−1.0dBm
光伝送損失(最大値)	11.1dB（注１）
分散耐力	728ps／nm

(注1) 光送受信間の光伝送損失は最低5dB必要です。5dB以下の場合は，光アッテネータを使用して損失を調整してください。

　　光アッテネータの推奨型名

　・メーカ：ヒロセ電機

　・型名　：HSC−AT11K−A05（5dB損失）

---

「表3-15　光インタフェースの仕様（10GBASE−ER／10GBASE−EW）」で示す数値は，IEEE802.3aeに準拠しています。

---

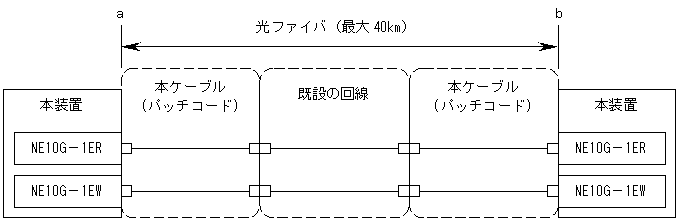

本ケーブルはパッチコードとして使用します。「図3-11　接続例」に本ケーブルを使用して接続する場合の例を示します。

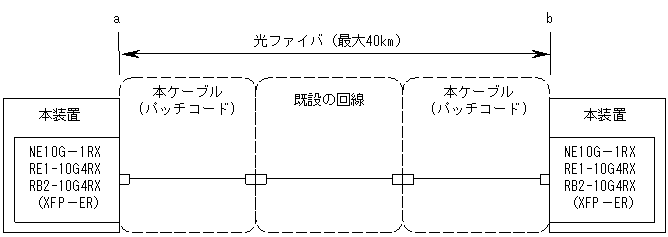

図3-11　接続例

---

「図3-11　接続例」で示す既設の回線にも，お客様で準備していただいた回線を使用してください。

---

また，「図3-11　接続例」のa−b間で必要な光伝送損失および分散の値を「表3-16　本ケーブルの接続に必要な条件」に示します。

ネットワーク構築の際には使用する回線の条件をご確認ください。

表3-16　本ケーブルの接続に必要な条件

項目	伝送距離		備考
	30kmの場合	40kmの場合
光伝送損失	11dB以下	11dB以下	ケーブル損失,コネクタ損失，接合損失を含みます
分散	546ps／nm以下	728ps／nm以下

---

「図3-11　接続例」のa−b間には，以下の規格に準拠したシングルモード光ファイバケーブルを推奨します。

IEC60793−2 TypeB1.1，IEC60793−2 TypeB1.3，ITU−T G.652.B，またはITU−T G.652.C

---

(10)　10GBASE−LW用シングルモード光ファイバケーブル（コア径10μm，SC2芯コネクタ）

10GBASE−LWとの接続に使用します。

10GBASE−LWとの保守範囲の境界は，本装置側のコネクタとなります。

コア／クラッド径が10／125μm（波長1300nm）の光ファイバを使用した時の装置間最大伝送距離は10kmです。

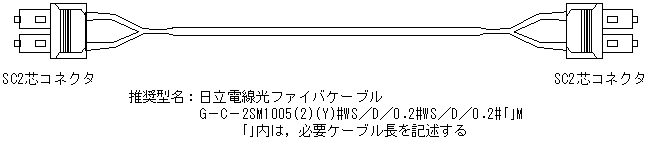

「図3-12　10GBASE−LW用シングルモード光ファイバケーブル（コア径10μm）の概略図」に概略図を，「表3-17　光インタフェースの仕様（10GBASE−LW）」に光インタフェースの仕様を示します。

図3-12　10GBASE−LW用シングルモード光ファイバケーブル（コア径10μm）の概略図

表3-17　光インタフェースの仕様（10GBASE−LW）

項目	仕様
発光中心波長	1.26〜1.355μm
光送信電力(平均値)	−8.2〜＋0.5dBm
光受信電力(平均値)	−14.4〜＋0.5dBm
光伝送損失(最大値)	6.2dB

---

「表3-17　光インタフェースの仕様（10GBASE−LW）」で示す数値は，IEEE802.3aeに準拠しています。

---

(11)　10GBASE−SR用マルチモード光ファイバケーブル（コア径50μm，LC2芯コネクタ）

10GBASE−SR（XFP−SR）の接続に使用します。

10GBASE−SRとの保守範囲の境界は，本装置側のコネクタとなります。

コア／クラッド径が50／125μm，2,000MHz・km（波長850nm）の帯域の光ファイバを使用した時の装置間最大伝送距離は300m，500MHz・km（波長850nm）の帯域の光ファイバを使用した時の装置間最大伝送距離は82mです。

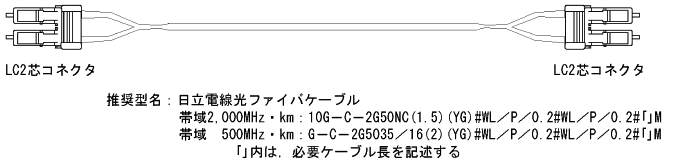

「図3-13　10GBASE−SR用マルチモード光ファイバケーブル（コア径50μm）の概略図」に概略図を，「表3-18　光インタフェースの仕様（10GBASE−SR）」，に光インタフェースの仕様を示します。

図3-13　10GBASE−SR用マルチモード光ファイバケーブル（コア径50μm）の概略図

表3-18　光インタフェースの仕様（10GBASE−SR）

項目	仕様
発光中心波長	0.840〜0.860μm
光送信電力(平均値)	−7.3〜−1.0dBm
光受信電力(平均値)	−9.9〜−1.0dBm
光伝送損失(最大値)	2.6dB

---

「表3-18　光インタフェースの仕様（10GBASE−SR）」で示す数値は，IEEE802.3aeに準拠しています。

---

(12)　10GBASE−SR用マルチモード光ファイバケーブル（コア径62.5μm，LC2芯コネクタ）

10GBASE−SR（XFP−SR）の接続に使用します。

10GBASE−SRとの保守範囲の境界は，本装置側のコネクタとなります。

コア／クラッド径が62.5／125μm，200MHz・km（波長850nm）の帯域の光ファイバを使用した時の装置間最大伝送距離は33mです。

「図3-14　10GBASE−SR用マルチモード光ファイバケーブル（コア径62.5μm）の概略図」に概略図を，「表3-19　光インタフェースの仕様（10GBASE−SR）」，に光インタフェースの仕様を示します。

図3-14　10GBASE−SR用マルチモード光ファイバケーブル（コア径62.5μm）の概略図

表3-19　光インタフェースの仕様（10GBASE−SR）

項目	仕様
発光中心波長	0.840〜0.860μm
光送信電力(平均値)	−7.3〜−1.0dBm
光受信電力(平均値)	−9.9〜−1.0dBm
光伝送損失(最大値)	2.6dB

---

「表3-19　光インタフェースの仕様（10GBASE−SR）」で示す数値は，IEEE802.3aeに準拠しています。

---

(13)　10GBASE−ER用シングルモード光ファイバケーブル（コア径10μm，LC2芯コネクタ）

10GBASE−ER（XFP−ER）との接続に使用します。

10GBASE−ERとの保守範囲の境界は，本装置側のコネクタとなります。

コア／クラッド径が10／125μm（波長1550nm）の光ファイバを使用した時の装置間最大伝送距離は40kmです。

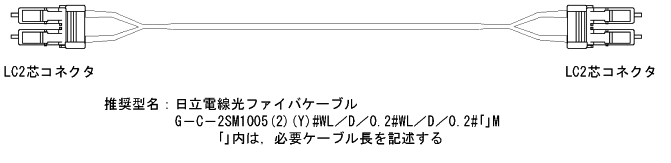

「図3-15　10GBASE−ER用シングルモード光ファイバケーブル（コア径10μm）の概略図」に概略図を，「表3-20　光インタフェースの仕様（10GBASE−ER）」に光インタフェースの仕様を示します。

図3-15　10GBASE−ER用シングルモード光ファイバケーブル（コア径10μm）の概略図

表3-20　光インタフェースの仕様（10GBASE−ER）

項目	仕様
発光中心波長	1.530〜1.565μm
光送信電力(平均値)	−4.7〜＋4.0dBm
光受信電力(平均値)	−15.8〜−1.0dBm
光伝送損失(最大値)	11.1dB（注1）
分散耐力	728ps／nm

(注1) 光送受信間の光伝送損失は最低5dB必要です。5dB以下の場合は，光アッテネータを使用して損失を調整してください。

　　光アッテネータの推奨型名

　・メーカ：精工技研

　・型名　：FA125−05−HP（5dB損失）

---

「表3-20　光インタフェースの仕様（10GBASE−ER）」で示す数値は，IEEE802.3aeに準拠しています。

---

本ケーブルはパッチコードとして使用します。「図3-16　接続例」に本ケーブルを使用して接続する場合の例を示します。

図3-16　接続例

---

「図3-16　接続例」で示す既設の回線にも，お客様で準備していただいた回線を使用してください。

---

また，「図3-16　接続例」のa−b間で必要な光伝送損失および分散の値を「表3-21　本ケーブルの接続に必要な条件」に示します。

ネットワーク構築の際には使用する回線の条件をご確認ください。

表3-21　本ケーブルの接続に必要な条件

項目	伝送距離		備考
	30kmの場合	40kmの場合
光伝送損失	11dB以下	11dB以下	ケーブル損失,コネクタ損失，接合損失を含みます
分散	546ps／nm以下	728ps／nm以下

---

「図3-16　接続例」のa−b間には，以下の規格に準拠したシングルモード光ファイバケーブルを推奨します。

IEC60793−2 TypeB1.1，IEC60793−2 TypeB1.3，ITU−T G.652.B，またはITU−T G.652.C

---

(14)　10GBASE−LR用シングルモード光ファイバケーブル（コア径10μm，LC2芯コネクタ）

10GBASE−LR（XFP−LR）との接続に使用します。

10GBASE−LRとの保守範囲の境界は，本装置側のコネクタとなります。

コア／クラッド径が10／125μm（波長1310nm）の光ファイバを使用した時の装置間最大伝送距離は10kmです。

「図3-17　10GBASE−LR用シングルモード光ファイバケーブル（コア径10μm）の概略図」に概略図を，「表3-22　光インタフェースの仕様（10GBASE−LR）」に光インタフェースの仕様を示します。

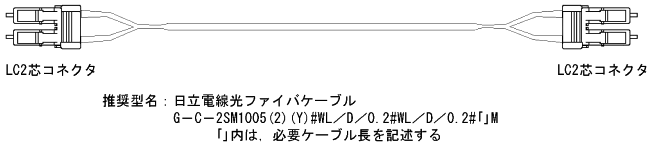

図3-17　10GBASE−LR用シングルモード光ファイバケーブル（コア径10μm）の概略図

表3-22　光インタフェースの仕様（10GBASE−LR）

項目	仕様
発光中心波長	1.26〜1.355μm
光送信電力(平均値)	−8.2〜＋0.5dBm
光受信電力(平均値)	−14.4〜＋0.5dBm
光伝送損失(最大値)	6.2dB

---

「表3-22　光インタフェースの仕様（10GBASE−LR）」で示す数値は，IEEE802.3aeに準拠しています。

---

(15)　10GBASE−ZR用シングルモード光ファイバケーブル（コア径10μm，LC2芯コネクタ）

10GBASE−ZR（XFP−ZR）との接続に使用します。

10GBASE−ZRとの保守範囲の境界は，本装置側のコネクタとなります。

コア／クラッド径が10／125μm（波長1550nm）の光ファイバを使用した時の装置間最大伝送距離は80kmです。

「図3-18　10GBASE−ZR用シングルモード光ファイバケーブル（コア径10μm）の概略図」に概略図を，「表3-23　光インタフェースの仕様（10GBASE−ZR）」に光インタフェースの仕様を示します。

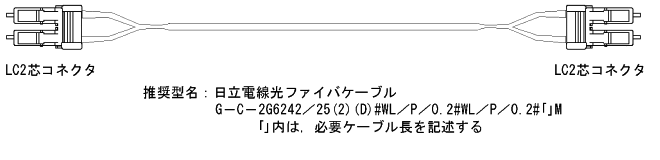

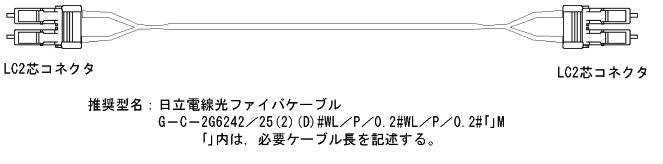

図3-18　10GBASE−ZR用シングルモード光ファイバケーブル（コア径10μm）の概略図

表3-23　光インタフェースの仕様（10GBASE−ZR）

項目	仕様
発光中心波長	1.530〜1.565μm
光送信電力(平均値)	＋0.5〜＋4.0dBm
光受信電力(平均値)	−24.0〜−7.0dBm
光伝送損失(最大値)	24.5dB（注1）

(注1)：光送受信間の光伝送損失は最低15dB必要です。15dB以下の場合は，光アッテネータを使用して損失を調整してください。

　　光アッテネータの推奨型名

　・メーカ：精工技研

　・型名　：FA125−15−HP（15dB損失）

本ケーブルはパッチコードとして使用します。「図3-19　接続例」に本ケーブルを使用して接続する場合の例を示します。

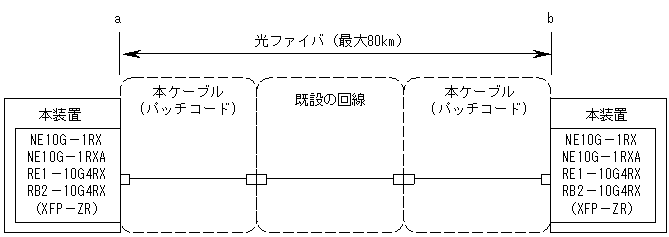

図3-19　接続例

---

「図3-19　接続例」で示す既設の回線にも，お客様で準備していただいた回線を使用してください。

---

---

「図3-19　接続例」のa−b間には，以下の規格に準拠したシングルモード光ファイバケーブルを推奨します。

IEC60793−2 TypeB1.1，IEC60793−2 TypeB1.3，ITU−T G.652.B，またはITU−T G.652.C

---

(16)　OC−192c POS用シングルモード光ファイバケーブル（コア径10μm，SC2芯コネクタ）

OC−192c POSインタフェースとの接続に使用します。

OC−192c POSインタフェースとの保守範囲の境界は，本装置側のコネクタとなります。

ネットワークインタフェース機構NP192−1Sの場合，コア／クラッド径が10／125μm（波長1310nm）の光ファイバを使用した時の装置間最大伝送距離は2kmです。

ネットワークインタフェース機構NP192−1S4の場合，コア／クラッド径が10／125μm（波長1550nm）の光ファイバを使用した時の装置間最大伝送距離は40kmです。

「図3-20　OC−192c POS用シングルモード光ファイバケーブル（コア径10μm）の概略図」に概略図を，「表3-24　光インタフェースの仕様　(OC−192c POS (ネットワークインタフェース機構NP192−1S))」，「表3-25　光インタフェースの仕様　(OC−192c POS (ネットワークインタフェース機構NP192−1S4))」に光インタフェースの仕様を示します。

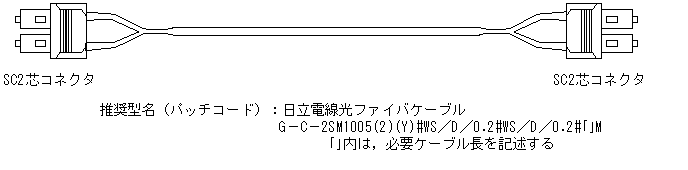

図3-20　OC−192c POS用シングルモード光ファイバケーブル（コア径10μm）の概略図

表3-24　光インタフェースの仕様　(OC−192c POS (ネットワークインタフェース機構NP192−1S))

項目	仕様
発光中心波長	1.290〜1.330μm
光送信電力(平均値)	−6.0〜−1.0dBm
光受信電力(平均値)	−11.0〜−1.0dBm
光伝送損失(最大値)	5.0dB

表3-25　光インタフェースの仕様　(OC−192c POS (ネットワークインタフェース機構NP192−1S4))

項目	仕様
発光中心波長	1.530〜1.565μm
光送信電力(平均値)	−1.0〜＋2.0dBm
光受信電力(平均値)	−14.0〜−1.0dBm
光伝送損失(最大値)	13.0dB（注1）

(注1)：光送受信間の光伝送損失は最低3dB必要です。3dB以下の場合は，光アッテネータを使用して損失を調整してください。

　　光アッテネータの推奨型名

　・メーカ：ヒロセ電機

　・型名　：HSC−AT11K−A05（5dB損失）

---

「表3-24　光インタフェースの仕様　(OC−192c POS (ネットワークインタフェース機構NP192−1S))」，「表3-25　光インタフェースの仕様　(OC−192c POS (ネットワークインタフェース機構NP192−1S4))」で示す数値は，ITU−T G.691に準拠しています。

---

(17)　OC−48c POS用シングルモード光ファイバケーブル（コア径10μm，LC2芯コネクタ）

OC−48c POSインタフェース（SFP−P48SR，SFP−P48LR）との接続に使用します。

OC−48c POSインタフェースとの保守範囲の境界は，本装置側のコネクタとなります。

SFP−P48SRの場合，コア／クラッド径が10／125μm（波長1310nm）の光ファイバを使用した時の装置間最大伝送距離は2kmです。

SFP−P48LRの場合，コア／クラッド径が10／125μm（波長1310nm）の光ファイバを使用した時の装置間最大伝送距離は40kmです。

「図3-21　OC−48c POS用シングルモード光ファイバケーブル（コア径10μm）の概略図」に概略図を，「表3-26　光インタフェースの仕様（SFP−P48SR）」，「表3-27　光インタフェースの仕様（SFP−P48LR）」に光インタフェースの仕様を示します。

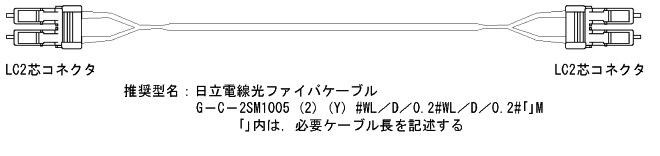

図3-21　OC−48c POS用シングルモード光ファイバケーブル（コア径10μm）の概略図

表3-26　光インタフェースの仕様（SFP−P48SR）

項目	仕様
発光中心波長	1.266〜1.360μm
光送信電力(平均値)	−10.0〜−3.0dBm
光受信電力(平均値)	−18.0〜−3.0dBm
光伝送損失(最大値)	8dB

表3-27　光インタフェースの仕様（SFP−P48LR）

項目	仕様
発光中心波長	1.280〜1.335μm
光送信電力(平均値)	−2.0〜＋3.0dBm
光受信電力(平均値)	−27.0〜−9.0dBm
光伝送損失(最大値)	25dB（注1）

(注1)：光送受信間の光伝送損失は最低12dB必要です。12dB以下の場合は，光アッテネータを使用して損失を調整してください。

　　光アッテネータの推奨型名

　・メーカ：精工技研

　・型名　：FA125−15−HP（15dB損失）

---

「表3-26　光インタフェースの仕様（SFP−P48SR）」，「表3-27　光インタフェースの仕様（SFP−P48LR）」で示す数値は，ITU−T G.957に準拠しています。

---

(18)　10BASE−T／100BASE−TX／1000BASE−Tインタフェースケーブル（CAT.5E，RJ45コネクタ）

10BASE−T，100BASE−TX，および1000BASE−Tとの保守範囲の境界は本装置側のコネクタとなります。

1000BASE−Tとの接続にはエンハンストカテゴリ5以上のUTPインタフェースケーブルを用います。(100BASE−TXのみで使用する場合はカテゴリ5以上のUTPインタフェースケーブルを使用することができます。また，10BASE−Tのみで使用する場合はカテゴリ3以上のUTPインタフェースケーブルを使用することができます。)

本装置を10BASE−T，100BASE−TX，および1000BASE−Tに接続した時の最大伝送距離は100mです。

「図3-22　ツイストペアケーブル（ストレートケーブル）の概略図」，「図3-23　ツイストペアケーブル（クロスケーブル）の概略図」に概略図を示します。

また，「表3-28　ネットワークインタフェース機構NE1G−12TA，NE1G−48T，NEMX−12のピン配置 (1000BASE−Tで使用する場合)」，「表3-29　ネットワークインタフェース機構NE1G−12TA，NE1G−48T，NEMX−12のピン配置 (10BASE−T／100BASE−TXで使用する場合)」にネットワークインタフェース機構NE1G−12TA，NE1G−48T，NEMX−12のピン配置を示します。

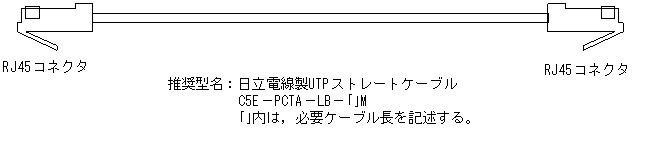

図3-22　ツイストペアケーブル（ストレートケーブル）の概略図

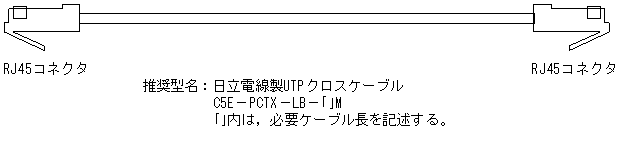

図3-23　ツイストペアケーブル（クロスケーブル）の概略図

表3-28　ネットワークインタフェース機構NE1G−12TA，NE1G−48T，NEMX−12のピン配置 (1000BASE−Tで使用する場合)

ピン番号	仕様
1	送受信A（＋）	（A）
2	送受信A（−）	（a）
3	送受信B（＋）	（B）
4	送受信C（＋）	（C）
5	送受信C（−）	（c）
6	送受信B（−）	（b）
7	送受信D（＋）	（D）
8	送受信D（−）	（d）

(注1)　ツイストペア線であるため，上記ピンアサインで（A）と（a），（B）と（b），（C）と（c），（D）と（d）をペアにしてください。

表3-29　ネットワークインタフェース機構NE1G−12TA，NE1G−48T，NEMX−12のピン配置 (10BASE−T／100BASE−TXで使用する場合)

ピン番号	仕様
1	送信（＋）	（A）
2	送信（−）	（a）
3	受信（＋）	（B）
4	未使用（注1）	（C）
5	未使用（注1）	（c）
6	受信（−）	（b）
7	未使用（注1）	（D）
8	未使用（注1）	（d）

(注1)　100BASE−TX使用時，ボード内で終端していますので接続が必要です。

10BASE−T使用時は，接続／未接続どちらでも可能です。

(注2)　ツイストペア線であるため，100BASE−TXで使用時，上記ピンアサインで（A）と（a），（B）と（b），（C）と（c），（D）と（d）をペアにしてください。10BASE−Tで使用時，上記ピンアサインで（A）と（a），（B）と（b）をペアにしてください。それ以外のピンはペアを気にせず接続，あるいは未接続，どちらでも構いません。

[目次][前へ][次へ]

Copyright (C) 2005, 2007 ALAXALA Networks Corporation. All rights reserved.
