2.8 設置場所

本装置は卓上への設置,または19型ラック(キャビネットラック)への搭載ができます。

<この節の構成>
(1) 卓上
(2) 19型ラック

(1) 卓上

本装置を卓上に設置する場合,水平で安定した平面に設置してください。なお,本装置を卓上に設置する場合,以下のことを考慮してください。

表2-17 卓上設置に必要な条件

項目 条件
AX7700Rシリーズ AX7800Rシリーズ
入排気用スペース 本装置の入排気孔から70mm以上のスペースを確保すること(詳細は 「2.10 冷却条件」を参照してください。)
ケーブル引き出し用スペース 本装置の正面側に100mm,背面側に50mmのエリアを確保すること(注1) 本装置の前後にそれぞれ100mmのエリアを確保すること
装置の騒音 騒音については,「2.11 装置の騒音について」を参照してください。

(注1)お客様でご用意いただいた電源ケーブル(AC200V電源ケーブル)のコネクタ部がストレートのタイプの場合は,背面側にも100mmのエリアを確保してください。



!警告
装置を卓上に設置する場合,装置の荷重に十分に耐えられる作業机などの上に水平に設置してください。ぐらついた台の上や傾いたところなど,不安定な場所に置いた場合,落ちたり倒れたりして重傷を負うおそれがあります。

(2) 19型ラック

本装置をラックに搭載する場合,「表2-18 ラックの条件」の条件を満たすラックを使用してください。また,本装置をラックに搭載する場合,「表2-19 ラック搭載に必要なもの」で記載するものを準備してください。

表2-18 ラックの条件

項目 条件
AX7700Rシリーズ AX7800Rシリーズ
ラックの規格 ユニバーサルピッチのEIA規格準拠の19型キャビネットラック(注1) 以下のどちらかのラック
  • EIA規格準拠の19型キャビネットラック
  • 間口450mm以上のJIS規格準拠の19型キャビネットラック
入排気用スペース ラックの柱や側板と装置の入排気孔との間に,70mm以上のスペースが確保できるタイプのもの(詳細は「2.10 冷却条件」を参照してください。)
ケーブル引き出し用スペース 本装置の正面側に100mm,背面側に50mmのエリアを確保できるタイプのもの(注2)(注3) 本装置の前後にそれぞれ100mmのエリアを確保できるタイプのもの

(注1)本装置に取り付けられているラック取付金具は,ユニバーサルピッチのEIA規格準拠の19型キャビネットラックのみに対応しています。ワイドピッチのEIA規格準拠の19型キャビネットラックおよびJIS規格準拠の19型キャビネットラックをお使いになる場合は,弊社営業窓口までお問い合わせください。

(注2)本装置に取り付けられているラック取り付け金具は,そのままの位置でもお使いいただくことができますが,位置を変えることで,装置を25mmまたは50mm奥に調整することもできます。

(注3)お客様でご用意いただいたケーブル(AC200V電源ケーブル)のコネクタ部がストレートのタイプの場合は,背面側にも100mmのエリアを確保できるタイプのものを使用してください。


表2-19 ラック搭載に必要なもの

項目 条件
ラック付属のガイドレール

●装置本体の荷重に十分に耐えられること(装置本体の質量については,「表2-1 機器の設置条件」を参照してください。)

●本体裏面ゴム足に干渉しないタイプ(幅45mm以下)であること
(詳細は図「図2-15 ガイドレールの詳細」を参照してください。)

●「4.4 ラック搭載」 で示す取り付け位置に取り付けられること
ラック付属のネジ
(使用するネジの本数は「表2-20 ラック付属ネジの使用数」を参照してください。)
●EIA規格準拠のキャビネットラック:M5またはM6のネジであること
●JIS規格準拠のキャビネットラック:M5のネジであること

NOTE
ガイドレールによっては高さの調整ができないものがあります。お使いいただいているラックのガイドレールが,「4.4 ラック搭載」で示す取り付け位置に取り付けられることを確認してください。



表2-20 ラック付属ネジの使用数

モデル AX7702R−AC AX7804R−AC AX7804R−DC AX7808R−AC AX7808R−DC AX7816R−AC
AX7816R−DC
JIS規格準拠のキャビネットラック −(注1) 6本 4本 8本 6本 8本
EIA規格準拠のキャビネットラック 4本 8本 6本 8本 8本 8本

(注1)AX7702R−ACに取り付けられているラック取り付け金具は,EIA規格準拠の19型キャビネットラックのみに対応しています。

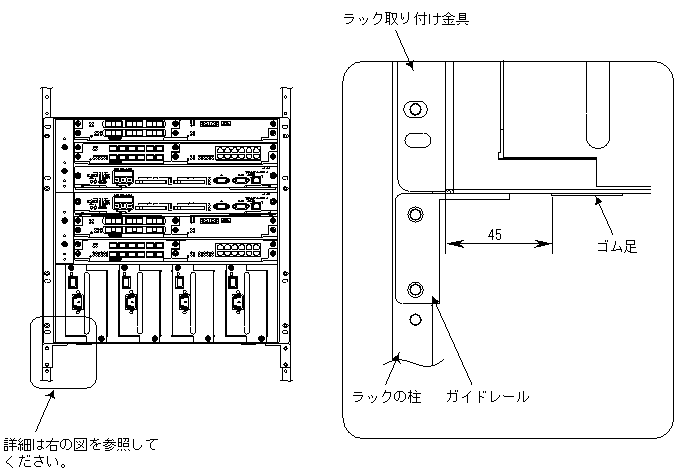

図2-15 ガイドレールの詳細

[図データ]


!注意
本体付属のラック取り付け金具は,本体をラックに固定するためのもので,荷重を支えるためのものではありません。必ずガイドレールを使用してください。なお,ガイドレールはラック付属のもので,本体の荷重を支えることのできるものを使用してください。
