ブランクパネルは,オプション機構を搭載しないスロットに,オプション機構の代わりに搭載します。
ブランクパネルには以下のような役割があります。
- 装置内のエアフローの確保
- 本装置が発生する妨害電波の軽減
- 他の機器が発生する妨害電波からの保護
- オプション機構を搭載しないスロットには,必ずブランクパネルを取り付けてください。
- ブランクパネルを取り付けずにそのまま使用すると,装置内のエアフローが確保できなくなります。エアフローが確保できなくなると,装置内部の温度上昇により,障害発生の原因となります。
- また,本装置が発生する妨害電波が他の機器へ影響を与えたり,他の機器が発生する妨害電波が本装置に影響を与え,誤動作の原因となることがあります。
- <この節の構成>
- (1) BPNL−POWSE
- (2) BPNL−POWMA
- (3) BPNL−POWSC
- (4) BPNL−POWSA
- (5) BPNL−POWSB
- (6) BPNL−BCUA
- (7) BPNL−PPUA
- (8) BPNL−NIFA
(1) BPNL−POWSE
AX7702R−ACの電源機構用ブランクパネルです。

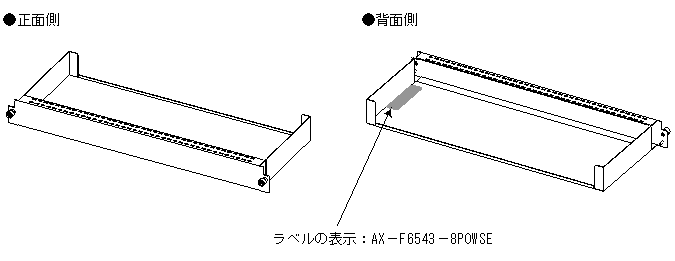

図1-107 BPNL−POWSEの外観
(2) BPNL−POWMA
AX7804R−ACおよびAX7808R−ACの電源機構用ブランクパネルです。

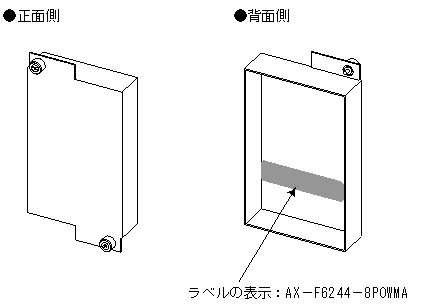

図1-108 BPNL−POWMAの外観
(3) BPNL−POWSC
AX7816R−ACの電源機構用ブランクパネルです。

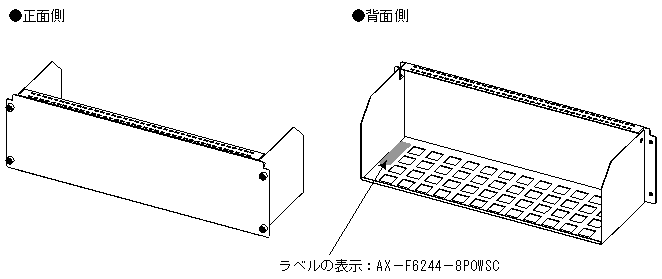

図1-109 BPNL−POWSCの外観
(4) BPNL−POWSA
AX7804R−DCの電源機構用ブランクパネルです。

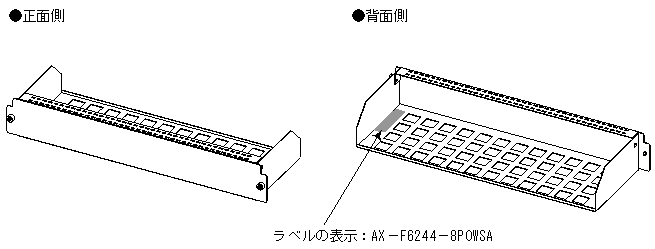

図1-110 BPNL−POWSAの外観
(5) BPNL−POWSB
AX7808R−DCおよびAX7816R−DCの電源機構用ブランクパネルです。

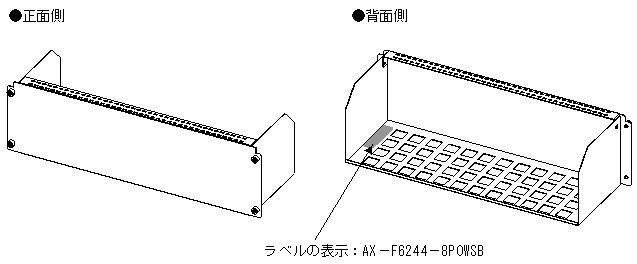

図1-111 BPNL−POWSBの外観
(6) BPNL−BCUA
基本制御機構用ブランクパネルです。

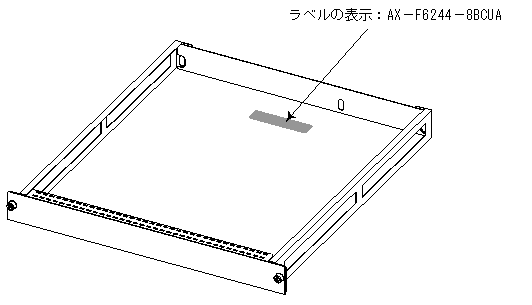

図1-112 BPNL−BCUAの外観
(7) BPNL−PPUA
パケットルーティング機構用ブランクパネルです。
このブランクパネルには,BPNL−NIFA(ネットワークインタフェース機構用ブランクパネル)が2つ含まれています。

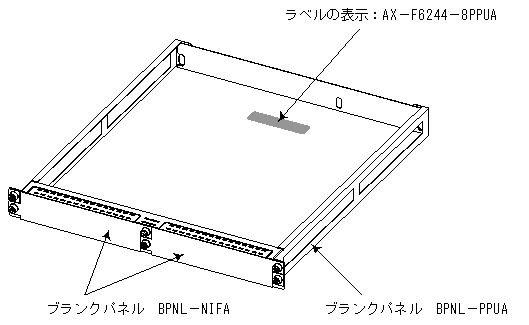

図1-113 BPNL−PPUAの外観
(8) BPNL−NIFA
ネットワークインタフェース機構用ブランクパネルです。

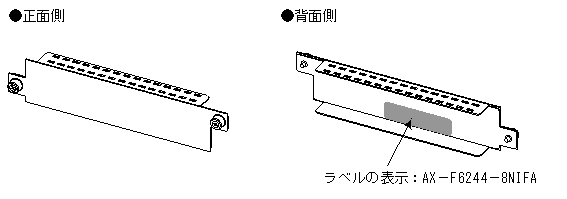

図1-114 BPNL−NIFAの外観
