ハードウェア取扱説明書
GBICには,GBIC−SX,GBIC−LX,GBIC−LHの3種類のものがあり,さらに外観上3つのタイプ(モジュールAタイプ,モジュールBタイプ,モジュールCタイプ)があります。
なお,GBICには,名称を表示するラベルを貼り付けています。GBICの種類の違いは,貼り付けているラベルで見分けます。
- レーザー光を使用しています。(レーザー光は無色透明で目には見えません。)光送受信部を直接のぞかないでください。
- トランシーバにラベルなどを貼り付けたりしないでください。
- トランシーバには,メーカおよび弊社の標準品であることを示すラベルを貼り付けています。ただし,このラベルを貼り付けているのは,トランシーバの放熱や,ケージからの抜けを防止する機構の妨げにならない部分です。放熱や抜け防止機構の妨げになるところにラベルなどを貼り付けると,トランシーバが故障したり,ネットワークインタフェース機構を破損したりするおそれがあります。
- GBICは弊社の標準品(図に示すラベルのあるもの)をご使用ください。標準品以外のものを使用した場合,動作の保証はいたしません。
- <この項の構成>
- (1) GBIC−SX
- (2) GBIC−LX
- (3) GBIC−LH
(1) GBIC−SX

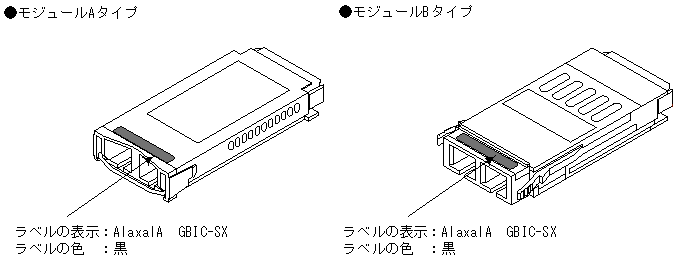

図1-95 GBIC−SXの外観
- GBIC−SXにはモジュールAタイプとモジュールBタイプのものがありますが,機能上の違いはありません。
(2) GBIC−LX

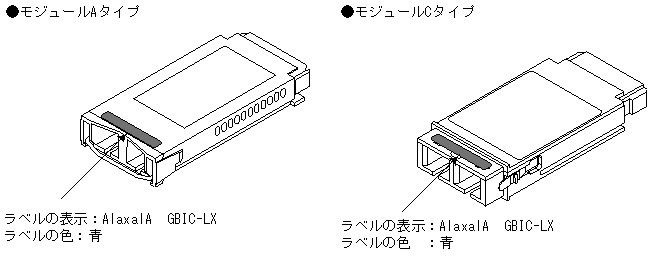

図1-96 GBIC−LXの外観
- GBIC−LXにはモジュールAタイプとモジュールCタイプのものがありますが,機能上の違いはありません。
(3) GBIC−LH

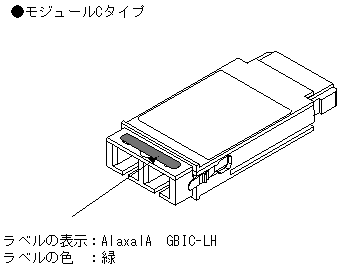

図1-97 GBIC−LHの外観
