ハードウェア取扱説明書
PRU内蔵型高密度ポートのネットワークインタフェース機構の外観を以下に示します。

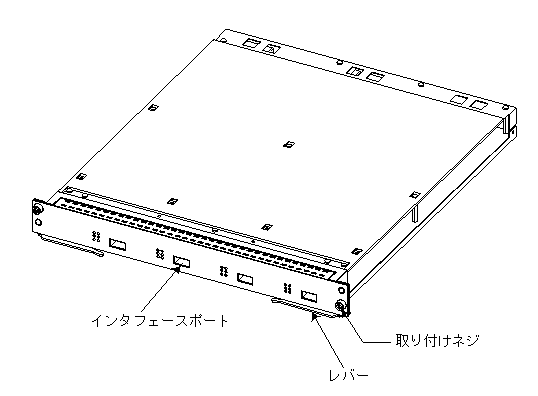

図1-88 PRU内蔵型高密度ポートのネットワークインタフェース機構の外観
- <この項の構成>
- (1) RE1−10G4RX
- (2) RB2−10G4RX
(1) RE1−10G4RX
AX7700Rシリーズ用ネットワークインタフェース機構です。
RE1−10G4RXは以下のハードウェア仕様を備えています。
- イーサネットポート(10GBASE−SR/10GBASE−LR/10GBASE−ER/10GBASE−ZR):4ポート
- RE1−10G4RXを使用する場合,XFPが必要になります。XFPについては「1.8 トランシーバ」を参照してください。
- ●正面外観
- LEDについては「表1-51 RE1−10G4RX正面パネルLEDの表示について」を参照してください。

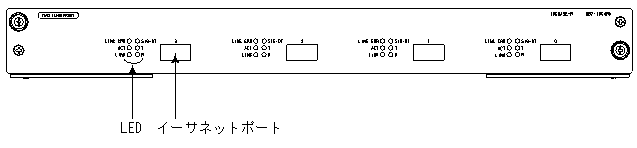

図1-89 RE1−10G4RXの正面外観
- ●LED
表1-51 RE1−10G4RX正面パネルLEDの表示について
名称 種類 状態 内容 LINK LED:緑 回線の動作状態を示す 緑点灯:リンク確立 ACT LED:緑 緑点灯:回線動作可能(回線オープン) LINE ERR LED:黄 黄点灯:障害検出 R LED:緑 緑点灯:フレーム受信中 T LED:緑 緑点灯:フレーム送信中 SIG−DT LED:緑 緑点灯:Signal Detect動作検出
- 上記は回線の動作状態を表すLEDについてです。ネットワークインタフェース機構の動作状態は,装置本体のPRU LEDに表示されます。PRU LEDについては「1.1 装置本体」を参照してください。
- PRU LEDが緑点灯していても,「表1-51 RE1−10G4RX正面パネルLEDの表示について」で示すLEDがすべて消灯している場合は,当該ネットワークインタフェース機構は停止しています。
(2) RB2−10G4RX
AX7800Rシリーズ共通のネットワークインタフェース機構です。
RB2−10G4RXは以下のハードウェア仕様を備えています。
- イーサネットポート(10GBASE−SR/10GBASE−LR/10GBASE−ER/10GBASE−ZR):4ポート
- RB2−10G4RXを使用する場合,XFPが必要になります。XFPについては「1.8 トランシーバ」を参照してください。
- ●正面外観
- LEDについては「表1-52 RB2−10G4RX正面パネルLEDの表示について」を参照してください。

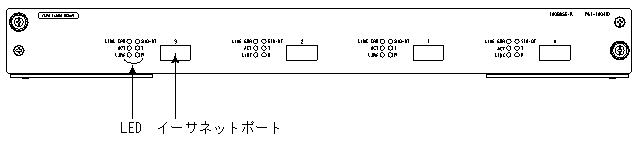

図1-90 RB2−10G4RXの正面外観
- ●LED
表1-52 RB2−10G4RX正面パネルLEDの表示について
名称 種類 状態 内容 LINK LED:緑 回線の動作状態を示す 緑点灯:リンク確立 ACT LED:緑 緑点灯:回線動作可能(回線オープン) LINE ERR LED:黄 黄点灯:障害検出 R LED:緑 緑点灯:フレーム受信中 T LED:緑 緑点灯:フレーム送信中 SIG−DT LED:緑 緑点灯:Signal Detect動作検出
- 上記は回線の動作状態を表すLEDについてです。ネットワークインタフェース機構の動作状態は,装置本体のPRU LEDに表示されます。PRU LEDについては「1.1 装置本体」を参照してください。
- PRU LEDが緑点灯していても,「表1-52 RB2−10G4RX正面パネルLEDの表示について」で示すLEDがすべて消灯している場合は,当該ネットワークインタフェース機構は停止しています。
