ハードウェア取扱説明書
AX7702R−AC用電源機構です。
この電源機構はAC100VおよびAC200Vに対応しています。
- <この項の構成>
- (1) 外観
- (2) LED
- (3) 付属品
(1) 外観
LEDについては「表1-17 POW−SSACE正面パネルLEDの表示について」を参照してください

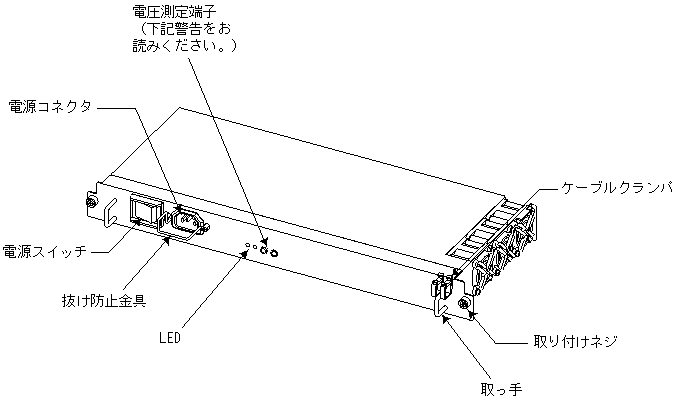

図1-33 POW−SSACEの外観
- POW−SSACEには電圧測定用の端子を設けています。ただし,電圧測定を行なうのは教育を受けた技術者または保守員の方です。上記以外の方は電圧測定を行なわないでください。
- また,電圧測定端子に虫ピン,クリップ等の先の細いものを差し込んだりしないでください。火災・感電の原因となります。
(2) LED
POW−SSACEでは,下表に示す2つのLEDの組み合わせによって状態を表示します。
表1-17 POW−SSACE正面パネルLEDの表示について
名称 内容 POWER
(LED:緑)ALARM
(LED:赤)点灯 消灯 電源出力電圧正常 消灯 点灯 電源出力電圧異常 消灯 消灯 電源OFFまたは電源出力電圧異常(注1) (注1):電源の障害内容によっては,POWER LEDおよびALARM LEDの両方が消灯する場合があります。
(3) 付属品
AC100V用電源ケーブル(長さ:2.5m)です。
POW−SSACEにはAC100V用電源ケーブルが同梱されています。
図1-34 電源ケーブル
- 本電源機構をAC100Vで使用する場合,電源ケーブルは付属のものをご使用ください。付属以外のものを使用すると,火災・感電の原因となります。また,付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合,火災・感電の原因となります。
- 本電源機構をAC200Vで使用する場合,電源ケーブルは弊社が指定する仕様のものを使用してください。それ以外のものを使用すると,火災・感電の原因となります。
- 弊社が指定する仕様の電源ケーブルについては,「2.4.2 AX7702R−AC,AX7804R−AC,AX7808R−ACの電源設備(AC200V)」を参照してください。
