1.1.6 AX7816R−AC

AX7816R−ACは以下のハードウェア仕様を備えています。

<この項の構成>
(1) 外観
(2) スロット番号
(3) 電源機構の搭載数と搭載位置
(4) LEDおよびスイッチ
(5) 付属品

(1) 外観

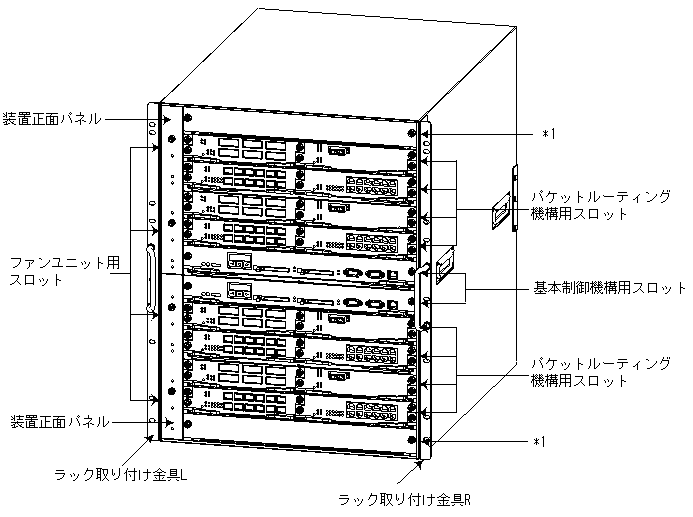

図1-23 AX7816R−AC正面外観

[図データ]


NOTE
標準ポートのネットワークインタフェース機構およびPRU分離型高密度ポートのネットワークインタフェース機構はパケットルーティング機構に搭載して使用します。また,PRU内蔵型高密度ポートのネットワークインタフェース機構は本装置のパケットルーティング機構用スロットに搭載して使用します。パケットルーティング機構については「1.5 パケットルーティング機構(PRU)」を,ネットワークインタフェース機構については「1.6 ネットワークインタフェース機構(NIF)」を参照してください。


NOTE
上記「*1」の場所にはブランクパネルが取り付けられています。この場所にオプション機構を搭載することはできません。

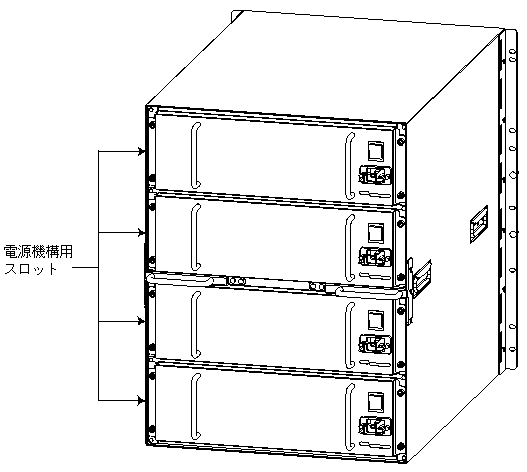

図1-24 AX7816R−AC背面外観

[図データ]

(2) スロット番号

AX7816R−ACの各機構のスロット番号は以下のようになります。

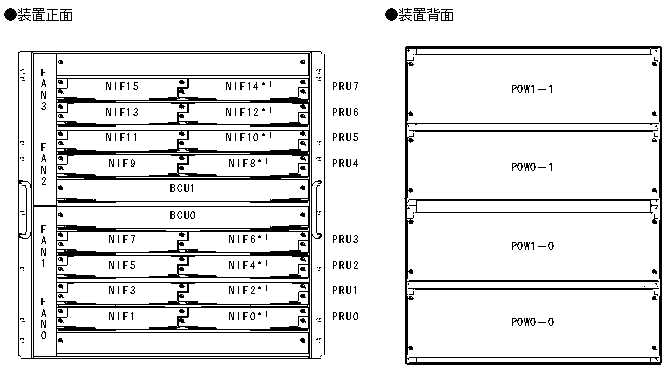

図1-25 AX7816R−ACのスロット番号

[図データ]


NOTE
PRU分離型高密度ポートのネットワークインタフェース機構およびPRU内蔵型高密度ポートのネットワークインタフェース機構が搭載されている場合のNIF番号は,上記の「*1」で示す番号となります。

(3) 電源機構の搭載数と搭載位置

本装置の電源冗長方式は2対2冗長となります。電源機構は,基本2個,冗長2個が必要です。

電源機構の搭載位置については下表を参照してください。

表1-13 電源機構の搭載位置

電源冗長方式 冗長化 基本 冗長 基本 冗長
POW0−0 POW1−0 POW0−1 POW1−1
2対2冗長 なし × ×
あり

NOTE
電源機構が1個しか搭載されていない場合は,電源を投入しても本装置は起動しません。

(4) LEDおよびスイッチ

装置本体のLEDでは,ファンユニット,基本制御機構,パケットルーティング機構の動作状態を表示します。

LEDはファンユニットに取り付けられており,ファンユニットが取り付けられる装置や取り付けられる位置によって表示する内容が異なります。

装置本体のLEDについては「表1-14 AX7816R−AC本体のLED」を参照してください。その他の機構のLEDおよびスイッチについては「1.3 電源機構(PS)」,「1.4 基本制御機構(BCU)」,「1.6 ネットワークインタフェース機構(NIF)」を参照してください。

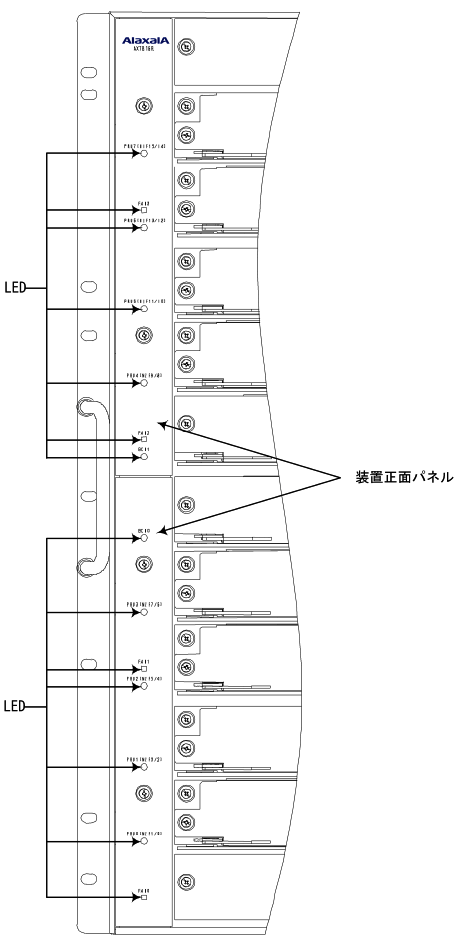

図1-26 AX7816R−ACの装置正面パネル

[図データ]

表1-14 AX7816R−AC本体のLED

名称 種類 状態 内容
FAN0 LED:緑/赤 FAN0の動作状態を示す 緑点灯:正常動作中
赤点灯:障害検出
FAN1 FAN1の動作状態を示す
FAN2 FAN2の動作状態を示す
FAN3 FAN3の動作状態を示す
BCU0 LED:緑/黄/赤 BCU0の動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立上げ中)
赤点灯:障害検出
消灯 :BCUの電源OFF(BCUの交換可能)
BCU1 BCU1の動作状態を示す
PRU0(NIF1/0) LED:緑/黄/赤 PRU0の動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立上げ中)
赤点灯:障害検出
消灯 :PRUの電源OFF(PRUの交換可能)
PRU1(NIF3/2) PRU1の動作状態を示す
PRU2(NIF5/4) PRU2の動作状態を示す
PRU3(NIF7/6) PRU3の動作状態を示す
PRU4(NIF9/8) PRU4の動作状態を示す
PRU5(NIF11/10) PRU5の動作状態を示す
PRU6(NIF13/12) PRU6の動作状態を示す
PRU7(NIF15/14) PRU7の動作状態を示す

(5) 付属品

付属品はありません。


NOTE
本装置のラック取り付け金具は,出荷時に本体に取り付けられています。
