show cp congestion-control

[機能]

CPの輻輳制御情報を表示します

[入力モード]

一般ユーザモードおよび装置管理者モード

[入力形式]

show cp congestion-control [packet-data]

[パラメータ]

packet-data
輻輳要因となったパケットデータを先頭から最大64バイト分表示します。

[実行例]

show cp congestion-controlコマンドの表示例を次に示します。

図14-6 show cp congestion-controlコマンドの表示例

> show cp congestion-control
2009/03/18 13:00:10
congestion control service status:enable
congestion control service control-time:30 seconds
congestion control service start time:2009/03/01 11:50:32
congestion control entries:50
congestion control exception-port:NIF0/Line0,3
                                  NIF1/Line0-4,7
                                  NIF2/Line0
congestion control exception-port congestion entries:50

****** congestion control history(Most new Max 25entries) ******
NIF1/Line0   start time: 2009/03/18 12:56:10 end time: now controlling
NIF1/Line0   start time: 2009/03/18 12:40:05 end time: 2009/03/18 12:40:37
NIF1/Line0   start time: 2009/03/16 12:56:10 end time: 2009/03/16 12:56:42
NIF1/Line0   start time: 2009/03/16 12:42:15 end time: 2009/03/16 12:42:47
NIF2/Line2   start time: 2009/03/15 07:15:10 end time: 2009/03/15 07:16:13
NIF10/Line10 start time: 2009/03/15 07:15:10 end time: 2009/03/15 07:15:42
NIF2/Line0   start time: 2009/03/10 23:58:10 end time: 2009/03/11 00:00:15
NIF2/Line0   start time: 2009/03/10 23:57:19 end time: 2009/03/10 23:58:22
NIF1/Line0   start time: 2009/03/08 11:26:13 end time: 2009/03/08 11:26:45
NIF1/Line0   start time: 2009/03/08 11:25:00 end time: 2009/03/08 11:25:32

(途中省略)

****** congestion control history(Most old Max 10entries) ******
NIF1/Line0   start time: 2009/03/06 12:56:10 end time: 2009/03/06 12:56:42
NIF1/Line0   start time: 2009/03/06 12:42:15 end time: 2009/03/06 12:42:47
NIF2/Line2   start time: 2009/03/05 07:15:10 end time: 2009/03/05 07:16:13
NIF10/Line10 start time: 2009/03/05 07:15:10 end time: 2009/03/05 07:15:42
NIF2/Line0   start time: 2009/03/04 23:58:10 end time: 2009/03/04 00:00:15
NIF2/Line0   start time: 2009/03/04 23:57:19 end time: 2009/03/04 23:58:22
NIF1/Line0   start time: 2009/03/03 11:26:13 end time: 2009/03/03 11:26:45
NIF1/Line0   start time: 2009/03/03 11:25:00 end time: 2009/03/03 11:25:32
NIF2/Line2   start time: 2009/03/02 06:45:16 end time: 2009/03/02 06:46:19
NIF10/Line10 start time: 2009/03/02 05:15:11 end time: 2009/03/02 05:15:43

(途中省略)
****** exception-port congestion history(Most new Max 25entries) ******
NIF1/Line1   start time: 2009/03/18 12:56:10 end time: now congestion
NIF1/Line1   start time: 2009/03/18 12:40:05 end time: 2009/03/18 12:40:37
NIF1/Line1   start time: 2009/03/16 12:56:10 end time: 2009/03/16 12:56:42
NIF1/Line1   start time: 2009/03/16 12:42:15 end time: 2009/03/16 12:42:47
NIF2/Line1   start time: 2009/03/15 07:15:10 end time: 2009/03/15 07:16:13
NIF10/Line1  start time: 2009/03/15 07:15:10 end time: 2009/03/15 07:15:42
NIF2/Line3   start time: 2009/03/10 23:58:10 end time: 2009/03/11 00:00:15
NIF2/Line3   start time: 2009/03/10 23:57:19 end time: 2009/03/10 23:58:22
NIF1/Line1   start time: 2009/03/08 11:26:13 end time: 2009/03/08 11:26:45
NIF1/Line1   start time: 2009/03/08 11:25:00 end time: 2009/03/08 11:25:32

(途中省略)
****** exception-port congestion history(Most old Max 10entries) ******
NIF1/Line1   start time: 2009/03/06 12:56:10 end time: 2009/03/06 12:56:42
NIF1/Line1   start time: 2009/03/06 12:42:15 end time: 2009/03/06 12:42:47
NIF2/Line1   start time: 2009/03/05 07:15:10 end time: 2009/03/05 07:16:13
NIF10/Line1  start time: 2009/03/05 07:15:10 end time: 2009/03/05 07:15:42
NIF2/Line3   start time: 2009/03/04 23:58:10 end time: 2009/03/04 00:00:15
NIF2/Line3   start time: 2009/03/04 23:57:19 end time: 2009/03/04 23:58:22
NIF1/Line1   start time: 2009/03/03 11:26:13 end time: 2009/03/03 11:26:45
NIF1/Line1   start time: 2009/03/03 11:25:00 end time: 2009/03/03 11:25:32
NIF2/Line3   start time: 2009/03/02 06:45:16 end time: 2009/03/02 06:46:19
NIF10/Line1  start time: 2009/03/02 05:15:11 end time: 2009/03/02 05:15:43
>

図14-7 show cp congestion-control packet-dataコマンドの表示例

> show cp congestion-control packet-data
2009/03/18 13:00:10
congestion control service status:enable
congestion control service control-time:30 seconds
congestion control service start time:2009/03/01 11:50:32
congestion control entries:50
congestion control exception-port:NIF0/Line0,3
                                  NIF1/Line0-4,7
                                  NIF2/Line0
congestion control exception-port congestion entries:50

****** congestion control history(Most new Max 25entries) ******
NIF1/Line0   start time: 2009/03/18 12:56:10 end time: now controlling
Length:64
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:64
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:128
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

NIF1/Line0   start time: 2009/03/18 12:40:05 end time: 2009/03/18 12:40:37
Length:64
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:64
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:128
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
(途中省略)

****** congestion control history(Most old Max 10entries) ******
NIF1/Line0   start time: 2009/03/06 12:56:10 end time: 2009/03/06 12:56:42
Length:48
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:48
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:48
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

NIF1/Line0   start time: 2009/03/06 12:42:15 end time: 2009/03/06 12:42:47
Length:64
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:64
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:128
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
(途中省略)

****** exception-port congestion history(Most new Max 25entries) ******
NIF1/Line1   start time: 2009/03/18 12:56:10 end time: now congestion
Length:64
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:64
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:128
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

NIF1/Line1   start time: 2009/03/18 12:40:05 end time: 2009/03/18 12:40:37
Length:48
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:48
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:48
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

(途中省略)
****** exception-port congestion history(Most old Max 10entries) ******
NIF1/Line1   start time: 2009/03/06 12:56:10 end time: 2009/03/06 12:56:42
Length:64
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:64
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:128
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

NIF1/Line1   start time: 2009/03/06 12:42:15 end time: 2009/03/06 12:42:47
Length:64
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:64
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

Length:128
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

(以下省略)
>

[表示説明]

以下のフォーマットで表示します。表示項目の説明を次に示します。

表14-14 show cp congestion-controlコマンド実行時の表示内容

表示項目 表示内容
congestion control service status CP輻輳制御機能の現在の動作状況
enable:有効
disable:無効
congestion control service control-time CP輻輳制御機能1回当たりの制御時間(秒単位)
  • CP輻輳制御機能が「動作中」の場合
    XXXXX seconds (XXXXX秒)
    なお,0 secondsは制御時間「無期限」を示します。
  • CP輻輳制御機能が「停止中」の場合
    -
congestion control service start time CP輻輳制御機能開始時刻
(コンフィグレーションcongestion-controlを有効に設定した時刻。またはCPが起動した時刻)
  • CP輻輳制御機能が「有効」の場合
    yyyy/mm/dd hh:mm:ss(年/月/日 時: 分: 秒)
  • CP輻輳制御機能が「無効」の場合
    -
congestion control entries CP起動後のCP輻輳制御発生回数※1※2
congestion control exception-port CP輻輳制御閉塞対象外ポート
  • 閉塞対象外ポート数が0の場合
    -
congestion control exception-port congestion entries CP起動後のCP輻輳制御閉塞対象外ポートによるCP輻輳検知発生回数※1※2
congestion control history(Most new Max 25entries) CP輻輳制御を実行済みまたは実行中のポートを最新から25エントリ分表示※1※2

NIFxx/Lineyy
CP輻輳制御を実行したポート
xx:NIF番号
yy:Line番号

start time
CP輻輳制御実行開始時刻※3
yyyy/mm/dd hh:mm:ss(年/月/日 時: 分: 秒)

end time
CP輻輳制御実行終了時刻※3
yyyy/mm/dd hh:mm:ss(年/月/日 時: 分: 秒)
now controlling:CP輻輳制御実行中
congestion control history(Most old Max 10entries) CP輻輳制御を実行済みのポートを最古から10エントリ分表示※1※2

NIFxx/Lineyy
CP輻輳制御を実行したポート
xx:NIF番号
yy:Line番号

start time
CP輻輳制御実行開始時刻※3
yyyy/mm/dd hh:mm:ss(年/月/日 時: 分: 秒)

end time
CP輻輳制御実行終了時刻※3
yyyy/mm/dd hh:mm:ss(年/月/日 時: 分: 秒)
now controlling:CP輻輳制御実行中
exception-port congestion history(Most new Max 25entries) CP輻輳を発生させているCP輻輳制御閉塞対象外ポートを最新から25エントリ分表示※1※2

NIFxx/Lineyy
CP輻輳を発生させているCP輻輳制御閉塞対象外ポート
xx:NIF番号
yy:Line番号

start time
CP輻輳発生時刻※4
yyyy/mm/dd hh:mm:ss(年/月/日 時: 分: 秒)

end time
CP輻輳終了時刻※4
yyyy/mm/dd hh:mm:ss(年/月/日 時: 分: 秒)
now congestion:CP輻輳中
exception-port congestion history(Most old Max 10entries) CP輻輳を発生させているCP輻輳制御閉塞対象外ポートを最古から10エントリ分表示※1※2

NIFxx/Lineyy
CP輻輳を発生させているCP輻輳制御閉塞対象外ポート
xx:NIF番号
yy:Line番号

start time
CP輻輳発生時刻※4
yyyy/mm/dd hh:mm:ss(年/月/日 時: 分: 秒)

end time
CP輻輳終了時刻※4
yyyy/mm/dd hh:mm:ss(年/月/日 時: 分: 秒)
now congestion:CP輻輳中
Length パケット長

注※1 clear cp congestion-controlコマンドを実行したり,コンフィグレーションcongestion-controlの設定により輻輳制御機能を有効にすると情報はクリアされます。

注※2 CP輻輳発生回数が1〜10の場合は,最新10エントリ,最古10エントリの履歴表示は同じ内容になります。

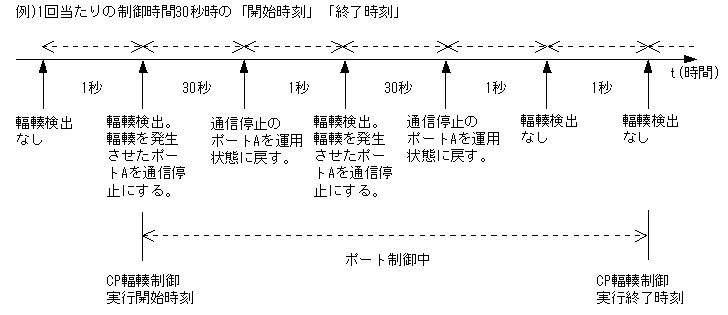

注※3 履歴表示の開始時刻と終了時刻は以下のとおりに規定します。

 開始時刻:
任意のポートについて,1秒より長い時間運用状態を継続している状態から,通信停止にした時刻。

 終了時刻:
通信停止状態から運用状態に戻したポートについて,通信停止を2秒間行わなかった(輻輳制御していない)時刻。

[図データ]

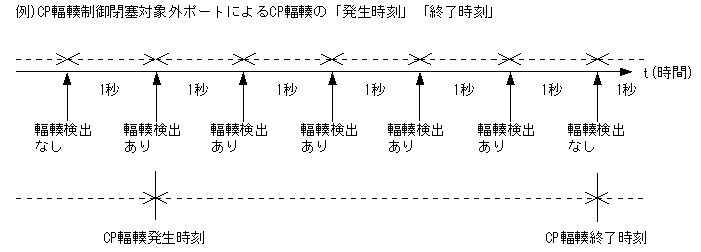

注※4 履歴表示の発生時刻と終了時刻は以下のとおりに規定します。

 発生時刻:
1秒間以上CP輻輳要因ポートとして検知していない状態で,CP輻輳要因ポートとして検知した時刻。

 終了時刻:
発生時刻以降,CP輻輳要因ポートとして検知しなかった時刻。

[図データ]

なお,CP輻輳制御閉塞対象外ポートによるCP輻輳であっても,輻輳チェック対象外フレームでCP輻輳を検知した場合は,“輻輳検出なし”として扱います。輻輳チェック対象外フレームについては,「解説書 Vol.2 5. CP輻輳制御」を参照してください。

[ユーザ通信への影響]

なし

[応答メッセージ]

表14-15 show cp congestion-controlコマンドの応答メッセージ一覧

メッセージ 内容
Not operational CP. CPは非運用状態です。
Can't execute. コマンドを実行できません。

[注意事項]

set calendarコマンド等で時刻変更を行っても,時刻変更以前に発生した輻輳制御の履歴表示の時刻は時刻変更する前の時刻で表示されます。
