6.8.2 PIM-SM情報を確認する

本装置のIPv6マルチキャストルーティング情報で,PIM-SM機能を設定した場合の確認内容には次のものがあります。

<この項の構成>
(1) インタフェース情報
(2) 隣接情報
(3) 送信元ルート情報
(4) PIM-SM BSR情報
(5) PIM-SM ランデブーポイント情報
(6) PIM-SM ルーティング情報

(1) インタフェース情報

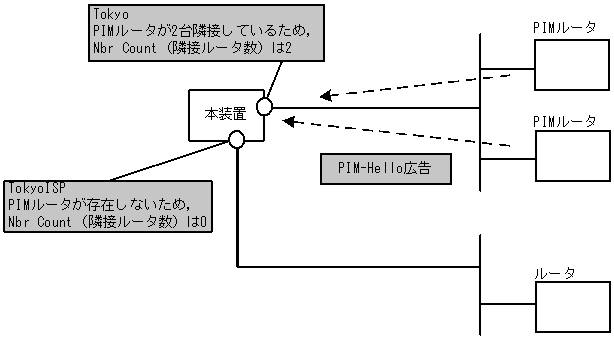

show ipv6 pim interfaceを実行して,次のことを確認してください。

図6-80 show ipv6 pim interfaceコマンドの実行結果

> show ipv6 pim interface
Interface   Component  Vif   Nbr   Hello   DR                       This
                             Count Intvl   Address                  System
Tokyo       PIM-SM     1     2     30      fe80::200:87ff:fe10:a95a Y
(以下省略)
>

(2) 隣接情報

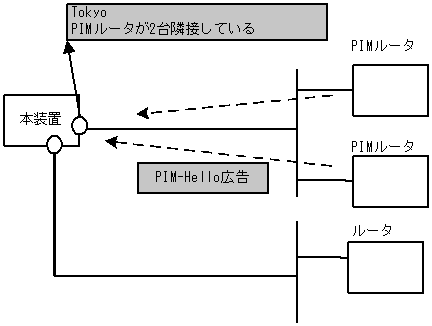

show ipv6 pim neighborを実行して,当該インタフェースに関する隣接相手を確認してください。ある特定の隣接が存在しない場合,隣接ルータがPIM-Helloを広告していない可能性があります。隣接ルータを調査してください。

図6-81 show ipv6 pim neighborコマンドの実行結果

> show ipv6 pim neighbor
NeighborAddress          Interface Uptime Expires
fe80::200:87ff:fea0:abcd Tokyo     00:05  01:40
fe80::200:87ff:feb0:1234 Tokyo     00:05  01:40
(以下省略)
>

[図データ]

(3) 送信元ルート情報

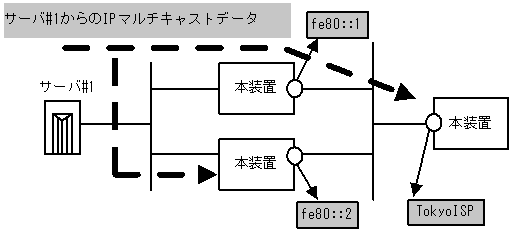

show ipv6 rpfコマンドを実行して,送信元のルート情報を確認してください。

図6-82 show ipv6 rpfコマンドの実行結果

> show ipv6 rpf
RPF Information for ? (2001:db8::100):
If multi1 NextHop fe80::1
(以下省略)
>

[図データ]

(4) PIM-SM BSR情報

show ipv6 pim bsrを実行して,BSRアドレスが表示されていることを確認してください。”----”表示の場合,BSRがBootstrapメッセージを広告していないか,BSRが存在していない可能性があります。BSRを調査してください。なお,PIM-SSMではBSRは使用しないので注意してください。

図6-83 show ipv6 pim bsrコマンドの実行結果

> show ipv6 pim bsr
Status: Not Candidate Bootstrap Router
BSR Address:2001:db8::1
    Priority:100,Hash Mask length:30
    Uptime:03:00
    Bootstrap Timeout:130 seconds
>

(5) PIM-SM ランデブーポイント情報

show ipv6 pim rendezvous-point mappingを実行して,該当のIPv6マルチキャストグループアドレスに対するC-RP Addressが表示されていることを確認してください。表示のない場合,BSRがBootstrapメッセージを広告していないか,ランデブーポイントまたはBSRが存在していない可能性があります。ランデブーポイントおよびBSRを調査してください。なお,PIM-SSMではランデブーポイントは使用しないので注意してください。

図6-84 show ipv6 pim rendezvous-point mapping コマンドの実行結果

> show ipv6 pim rendezvous-point mapping brief
Status: Not Candidate Rendezvous Point
Total: 2 routes, 2 group, 1 RPs
Group/masklen                          C-RP Address
ff15:100::/32                          2001:db8::1
ff15:200::/32                          2001:db8::1
>

(6) PIM-SM ルーティング情報

show ipv6 mrouteコマンドを実行し,当該宛先アドレスへの経路が存在するかどうかを確認してください。(S,G)エントリが存在しない場合は,(*,G)エントリが存在しているかを確認してください。(*,G)が存在しない場合,およびin-coming.downstreamが正しくない場合は隣接ルータを調査してください。なお,PIM-SSMでは(*,G)は使用しません(存在しません)。

図6-85 PIM-SMマルチキャストルート情報の表示

> show ipv6 mroute
Total: 4 routes, 3 groups, 2 RPs
(S,G) 2 routes ------------------------------------------------------
Group Address                            Source Address
ff15:100::50 2001:db8::100
    Uptime 02:00  Expires 02:30  Assert 01:00  Flags F  Protocol SM
    in-coming : TokyoISP       upstream: Direct Reg-Sup: 60s
    downstream: Osaka          uptime 02:30 expires 00:40
ff15:200::1 2001:db8::200
    Uptime 02:00  Expires 02:30  Assert 01:00  Flags F  Protocol SM
    in-coming : Tokyo          upstream: Direct Reg-sup:60s
    downstream: localhost      uptime 02:30 expires--:--

(*,G) 2 routes ------------------------------------------------------
Group Address                            RP Address
ff15:100::50 2001:db8::1
    Uptime 02:00  Expires 02:30  Assert 01:00  Flags R  Protocol SM
    in-coming : Tokyo          upstream: This System
    downstream: Osaka          uptime 02:30 expires 00:40
ff15:200::1 2001:db8::2
    Uptime 02:00  Expires 02:30  Assert 01:00  Flags R  Protocol SM
    in-coming : Tokyo          upstream: fe80::1200:87ff:fe10:1234
    downstream: Osaka          uptime 02:30 expires 00:40
    downstream: Nagoya         uptime 02:30 expires 00:41
