4.7　ボードの交換

電源をONにしたまま，システム操作パネルからボードの交換を指示できます。交換できるボードは，次のとおりです。

待機系BCUボード【AX7800R】，PRUボード，NIFボード

電源ONしたまま各ボードを交換する手順の概略は次のようになります。

  1. システム操作パネルからclose指示を実行して，ボードを閉塞
  2. 1.で閉塞させたボードの取り外し
  3. 交換用ボードの取り付け
  4. システム操作パネルからfree指示を実行して，ボードを運用再開

ボード交換の詳細な手順については「9.　保守作業」を参照してください。

＜この節の構成＞
(1)　ボード交換の選択
(2)　他の情報表示の抑制
(3)　closeの操作
(4)　freeの操作

(1)　ボード交換の選択

ボードを運用停止させる場合
<ACTION>で”CLOSE”を選択してENTRキーを押下すると，closeの操作が表示されます。

ボードを運用開始させる場合
<ACTION>で”FREE”を選択してENTRキーを押下すると，freeの操作が表示されます。

(2)　他の情報表示の抑制

ボードの交換の動作指示を行っている間は，障害情報の表示は行われません。

(3)　closeの操作

図4-10　closeの操作手順

[図データ]

(4)　freeの操作

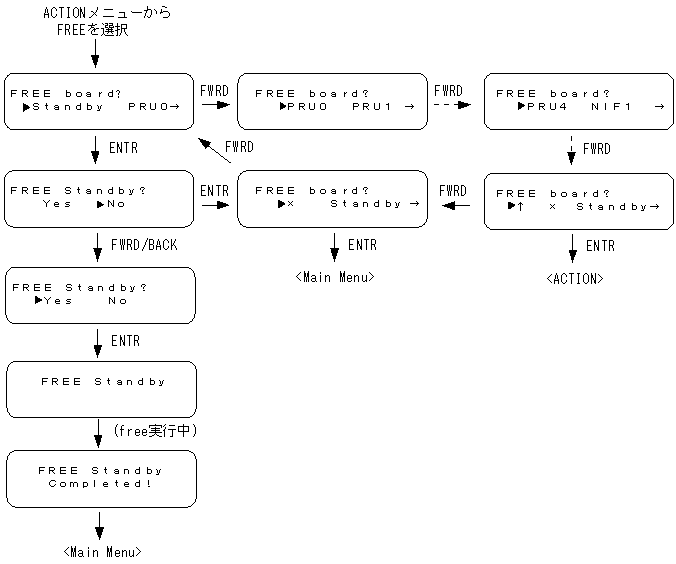

図4-11　freeの操作手順

[図データ]
