4.5 バージョンの表示

本装置に組み込まれているソフトウェアと実装されているボードの情報を表示します。

<INFORMATION>で”Ver”を選択してENTRキーを押下すると,バージョン表示画面が表示されます。

<この節の構成>
(1) バージョン表示

(1) バージョン表示

ボード型名の表示中にENTRキーを押下すると,シリアルナンバーを表示できます(モデル名の表示中は除きます)。型名またはシリアルナンバーの表示中にFWRDキーを押下するごとに,表示するボードが次のように変わります。BACKキーでは逆順となります。

「モデル」→「SW」→「BCU0」→「BCU1」→「PRU0」→「PRU1」→・・・→「NIF0」→「NIF1」→・・・→「モデル」

シリアルナンバーの表示中にENTRキーを押下することにより,<Main Menu>に戻ります。モデル名またはボード型名の表示中は一度シリアルナンバーの表示になり,再度ENTRキーを押下することにより,<Main Menu>メニューに戻ります。

図4-6 バージョン表示の表示例(モデル)

[図データ]

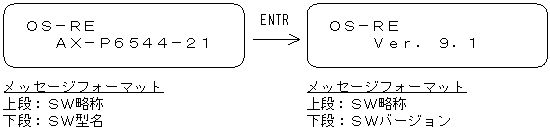

図4-7 バージョン表示の表示例(SW)

[図データ]

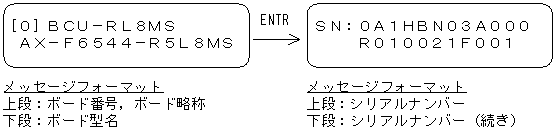

図4-8 バージョン表示の表示例(BCU)

[図データ]
