19.1.1　基本設定例

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　コンフィグレーション例

(1)　設定内容の概要

同一ビル内の各階に設置された本装置間の接続状態を，1階に設置した本装置Aから把握できるようにするために，本装置Aのポート1/2，1/3と，本装置Bのポート2/1，および本装置Cのポート3/1でLLDP機能を動作させる設定例を示します。

(2)　構成図と設定条件

［構成図］

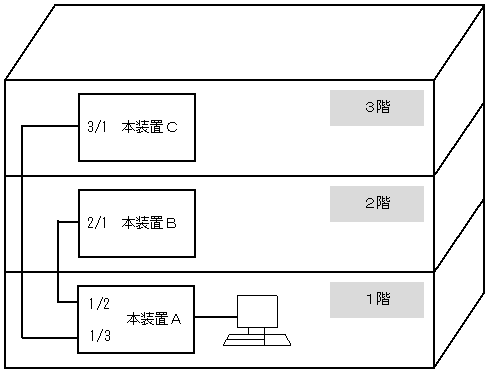

図19-1　構成図

［設定条件］

1. 本装置Aのポート1/2，1/3にLLDP機能を設定します。
2. 本装置Bのポート2/1にLLDP機能を設定します。
3. 本装置Cのポート3/1にLLDP機能を設定します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞

 1    (config)# lldp
      [lldp]
 2    (config)# enable-port 1/2,3
      [lldp]
 3    (config)# exit

表19-1　本装置Aのコンフィグレーション解説

解説番号	解説
1，2	ポート1/2,3にLLDP運用開始を設定します。
3	lldpモードからグローバルコンフィグモードに戻ります。

＜本装置B＞

 1    (config)# lldp
      [lldp]
 2    (config)# enable-port 2/1
      [lldp]
 3    (config)# exit

表19-2　本装置Bのコンフィグレーション解説

解説番号	解説
1，2	ポート2/1にLLDP運用開始を設定します。
3	lldpモードからグローバルコンフィグモードに戻ります。

＜本装置C＞

 1    (config)# lldp
      [lldp]
 2    (config)# enable-port 3/1
      [lldp]
 3    (config)# exit

表19-3　本装置Cのコンフィグレーション解説

解説番号	解説
1，2	ポート3/1にLLDP運用開始を設定します。
3	lldpモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置A＞

lldp
  enable-port 1/2-3

＜本装置B＞

lldp
  enable-port 2/1

＜本装置C＞

lldp
  enable-port 3/1
