18.2.5 IPv4/IPv6フロー単位統計の基本設定例【OP-ADV】

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

本装置に流れるIPv4/IPv6ネットワークのトラフィックを収集し,フロー単位統計情報(NetFlow Verison 9)でコレクタに通知するコンフィグレーションの例を示します。

(2) 構成図と設定条件

[構成図]

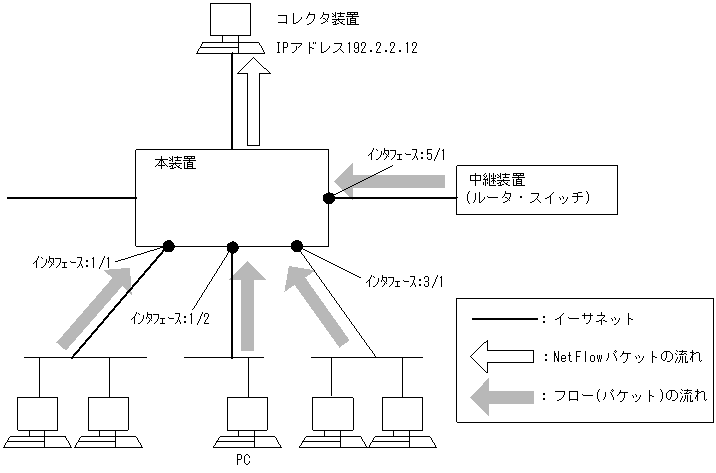

図18-9 構成図

[図データ]

[設定条件]
  1. 本装置のポート3/1,5/1に流入するIPv4/IPv6ネットワークのトラフィックをモニタして,その内容をフロー単位統計(NetFlow Version 9)でIPアドレス192.2.2.12のコレクタ装置に送付する基本的な設定を行います。

(3) コンフィグレーション例

[コマンドによる設定]

<本装置>
 1    (config)# netflow yes
      [netflow]
 2    (config)# sample 2048
      [netflow]
 3    (config)# entries 1 3000
      [netflow]
 4    (config)# entries 2 3000
      [netflow]
 5    (config)# flow-export-version 9
      [netflow flow-export-version 9]
 6    (config)# destination 192.2.2.12
      [netflow flow-export-version 9]
 7    (config)# exit
      [netflow]
 8    (config)# port 3/1
      [netflow]
 9    (config)# port 5/1
      [netflow]
10    (config)# exit

表18-9 本装置のコンフィグレーション解説

解説番号 解説
1 NetFlow統計を使用します。
netflowモードに移行します。
2 2048パケット毎にトラフィックをモニタします。
3,4 フロー統計でPRU0とPRU1のQoSエントリを3000確保します。
5 NetFlow Version 9形式でフロー単位統計を使用します。
netflow flow-export-version 9モードに移行します。
6 コレクタ装置のIPアドレスを192.2.2.12に指定します。
7 netflow flow-export-version 9モードからnetflowモードに戻ります。
8 ポート3/1に対してNetFlow統計によるトラフィックモニタを行います。
9 ポート5/1に対してNetFlow統計によるトラフィックモニタを行います。
10 netflowモードからグローバルコンフィグモードに戻ります。

[コンフィグレーションの表示]

<本装置>
netflow yes
  sample 2048
  entries 1 3000
  entries 2 3000
  flow-export-version 9
    destination 192.2.2.12
  port 3/1
  port 5/1
