18.1.3　複数のコレクタ装置との接続設定例

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　コンフィグレーション例

(1)　設定内容の概要

バックアップのためにコレクタ装置を４台使用する場合の設定例を示します。

(2)　構成図と設定条件

［構成図］

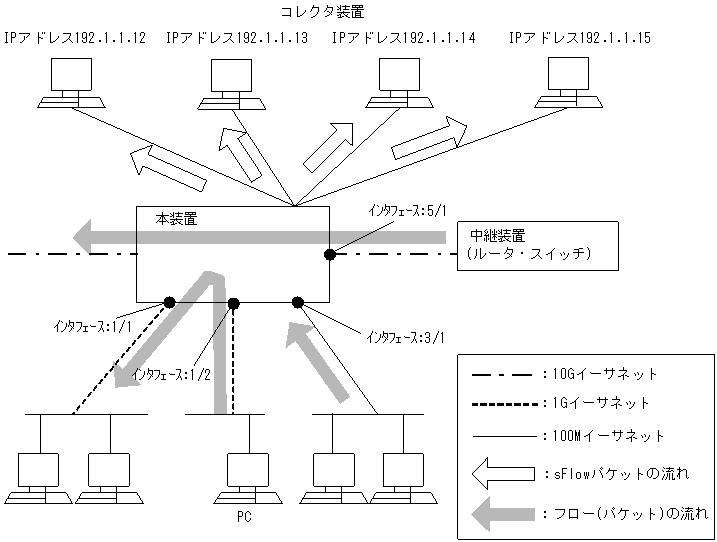

図18-3　構成図

［設定条件］

1. 中継装置と接続するインタフェースの回線速度を10Gイーサネットとします。
2. IPアドレス192.1.1.12-15のコレクタ装置（４台）を使用します。
3. 本装置のインタフェース1/2，3/1，5/1に流入するトラフィックをモニタして，その内容をコレクタ装置へ送付する設定を行います。次のサンプリング間隔を設定します。
   100Mイーサネット(200kpps)＋1Gイーサネット(2Mpps)
   　＋10Gイーサネット(20Mpps)＝22.2Mpps
   22.2Mpps÷3000[pps]×４[コレクタ数]＝29600 ＜32768[サンプリング間隔]


(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置＞

 1    (config)# sflow yes
      [sflow]
 2    (config)# destination 192.1.1.12
      [sflow]
 3    (config)# destination 192.1.1.13
      [sflow]
 4    (config)# destination 192.1.1.14
      [sflow]
 5    (config)# destination 192.1.1.15
      [sflow]
 6    (config)# sample 32768
      [sflow]
 7    (config)# port 1/2
      [sflow port 1/2]
 8    (config)# exit
      [sflow]
 9    (config)# port 3/1
      [sflow port 3/1]
10    (config)# exit
      [sflow]
11    (config)# port 5/1
      [sflow port 5/1]
12    (config)# exit
      [sflow]
13    (config)# exit

表18-3　本装置のコンフィグレーション解説

解説番号	解説
1	sFlow統計を使用します。 sflowモードに移行します。
2	コレクタ装置のIPアドレスを192.1.1.12に指定します。
3	コレクタ装置のIPアドレスを192.1.1.13に指定します。
4	コレクタ装置のIPアドレスを192.1.1.14に指定します。
5	コレクタ装置のIPアドレスを192.1.1.15に指定します。
6	32768パケット毎にトラフィックをモニタします。
7，8	インタフェース1/2においてsFlow統計によるトラフィックモニタを行います。
9，10	インタフェース3/1においてsFlow統計によるトラフィックモニタを行います。
11，12	インタフェース5/1においてsFlow統計によるトラフィックモニタを行います。
13	sflowモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置＞

sflow yes
  destination 192.1.1.12
  destination 192.1.1.13
  destination 192.1.1.14
  destination 192.1.1.15
  sample 32768
  port 1/2
  port 3/1
  port 5/1
