16.1.1　VRRPによるホットスタンバイ（IPv4ネットワーク）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

PC-サーバ間に2台の本装置(A，B)が存在するIPv4ネットワーク構成において，VRRP機能を使用してPCに対するデフォルトルータのホットスタンバイを行います。また，仮想ルータよりPCに対してデフォルトルータの広告を行います。

(2)　構成図と設定条件

［構成図］

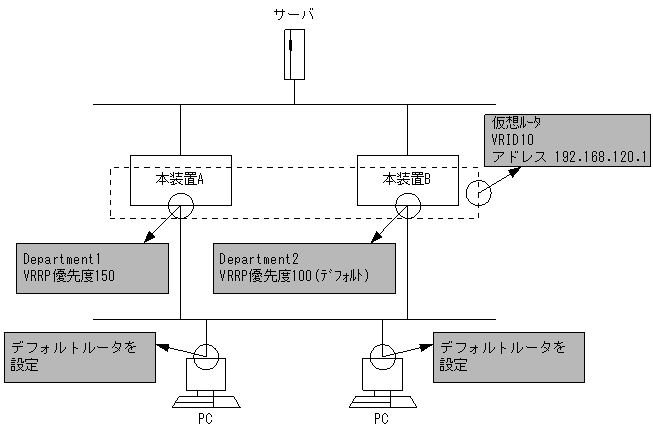

図16-1　VRRPによるホットスタンバイ(IPv4ネットワーク)構成図

[図データ]

［設定条件］

＜本装置Aの環境＞
本装置AのインタフェースDepartment1に対してVRID10，仮想ルータアドレス192.168.120.1，優先度150の仮想ルータを設定します。

＜本装置Bの環境＞
本装置BのインタフェースDepartment2に対してVRID10，仮想ルータアドレス192.168.120.1，優先度100(デフォルト)の仮想ルータを設定します。

＜ネットワークの環境＞
各PCは手動でデフォルトルータを設定します。

(3)　コンフィグレーション例

［コマンドによる設定］
 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# virtual-router 10 virtual-router-ip-address 192.168.120.1
      [virtual-router 10]
 3    (config)# priority 150
      [virtual-router 10]
 4    (config)# exit
      [line Department1]
 5    (config)# exit

表16-1　本装置Aのコンフィグレーション解説

解説番号 解説
1 NIF番号0，Line番号0にインタフェース名Department1のイーサネットインタフェースを定義します。
lineモードに移行します。
2 インタフェースDepartment1に対してVRID 10，仮想ルータアドレス192.168.120.1を定義します。
virtual-routerモードに移行します。
3 Department1のインタフェースに優先度150のVRRPを定義します。
4 virtual-routerモードからlineモードに移行します。
5 lineモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］
line Department1 ethernet 0/0
  ip 192.168.120.100/24
  virtual-router 10 virtual-router-ip-address 192.168.120.1
    priority 150

［コマンドによる設定］
 1    (config)# line Department2 ethernet 0/0
      [line Department2]
 2    (config)# virtual-router 10 virtual-router-ip-address 192.168.120.1
      [virtual-router 10]
 3    (config)# exit
      [line Department2]
 4    (config)# exit

表16-2　本装置Bのコンフィグレーション解説

解説番号 解説
1 NIF番号0，Line番号0にインタフェース名Department2のイーサネットインタフェースを定義します。
lineモードに移行します。
2 インタフェースDepartment2に対してVRID 10，仮想ルータアドレス192168.120.1のVRRPを定義します。なお優先度はデフォルト値(100)とします。
virtual-routerモードに移行します。
3 virtual-routerモードからlineモードに戻ります。
4 lineモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］
line Department2 ethernet 0/0
  ip 192.168.120.110/24
  virtual-router 10 virtual-router-ip-address 192.168.120.1
