15.2.1 アプリケーションとIPアドレスの組み合わせによるQoS制御

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

本社,支店のLANを本装置対向のイーサネット回線で接続し,イーサネット回線上で各種アプリケーションとIPアドレスを組み合わせたトラフィックに優先度を付けて通信する例を示します。

(2) 構成図と設定条件

[構成図]

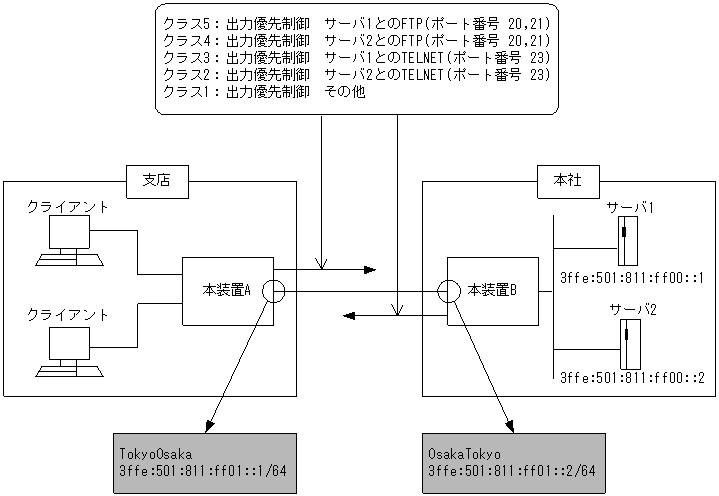

図15-5 構成図

[図データ]

[設定条件]
  1. クライアントからサーバ1(IPアドレス=3ffe:501:811:ff00::1)へのFTP(ポート番号=20,21)トラフィックを出力優先度5で転送
  2. クライアントからサーバ2(IPアドレス=3ffe:501:811:ff00::2)へのFTP(ポート番号=20,21)トラフィックを出力優先度4で転送
  3. クライアントからサーバ1(IPアドレス=3ffe:501:811:ff00::1)へのTELNET(ポート番号=23)トラフィックを出力優先度3で転送
  4. クライアントからサーバ2(IPアドレス=3ffe:501:811:ff00::2)へのTELNET(ポート番号=23)トラフィックを出力優先度2で転送
  5. 上記以外のトラフィックを出力優先度1で転送

(3) コンフィグレーション例

[コマンドによる設定]
 1    (config)# qos
 2    (config)# qos-queue-list QUEUEA
      [qos-queue-list QUEUEA]
 3    (config)# priority
      [qos-queue-list QUEUEA]
 4    (config)# exit
 5    (config)# qos-interface TokyoOsaka queue_list QUEUEA
 6    (config)# flow qos TokyoOsaka out
      [flow qos TokyoOsaka out]
 7    (config)# list 41010 tcp any 3ffe:501:811:ff00::1 20-21 action
                priority 5
      [flow qos TokyoOsaka out]
 8    (config)# list 41020 tcp any 3ffe:501:811:ff00::2 20-21 action
                priority 4
      [flow qos TokyoOsaka out]
 9    (config)# list 41030 tcp any 3ffe:501:811:ff00::1 23 action
                priority 3
      [flow qos TokyoOsaka out]
10    (config)# list 41040 tcp any 3ffe:501:811:ff00::2 23 action
                priority 2
      [flow qos TokyoOsaka out]
11    (config)# list 41050 ip any any action priority 1
      [flow qos TokyoOsaka out]
12    (config)# exit
13    (config)# flow yes

表15-10 本装置Aのコンフィグレーション解説

解説番号 解説
1 QoS情報を設定します。
2,3 qos-queue-listモードに移行し,QUEUEAのキューモードを完全優先に設定します。
4 qos-queue-listモードからグローバルコンフィグモードに戻ります。
5 インタフェース名称TokyoOsakaに,QoSキューリスト名称QUEUEAを登録します。
6 インタフェース名TokyoOsakaのoutbound(送信側)にQoSフロー情報を設定します。
flow qos outモードに移行します。
7 tcpの宛先IPアドレス=3ffe:501:811:ff00::1,宛先ポート番号=20,21のパケットを出力優先度5にするよう設定します。
8 tcpの宛先IPアドレス=3ffe:501:811:ff00::2,宛先ポート番号=20,21のパケットを出力優先度4にするよう設定します。
9 tcpの宛先IPアドレス=3ffe:501:811:ff00::1,宛先ポート番号=23のパケットを出力優先度3にするよう設定します。
10 tcpの宛先IPアドレス=3ffe:501:811:ff00::2,宛先ポート番号=23のパケットを出力優先度2にするよう設定します。
11 解説番号7〜10以外のパケットを出力優先度1にするよう設定します。
12 flow qos outモードからグローバルコンフィグモードに戻ります。
13 フロー制御機能を使用する設定にします。

[コンフィグレーションの表示]
qos
qos-queue-list QUEUEA
  priority
qos-interface TokyoOsaka queue_list QUEUEA
!
flow yes
flow qos TokyoOsaka out
  list 41010 tcp any 3ffe:501:811:ff00::1 20-21 action priority 5
  list 41020 tcp any 3ffe:501:811:ff00::2 20-21 action priority 4
  list 41030 tcp any 3ffe:501:811:ff00::1 23 action priority 3
  list 41040 tcp any 3ffe:501:811:ff00::2 23 action priority 2
  list 41050 ip any any action priority 1

[コマンドによる設定]
 1    (config)# qos
 2    (config)# qos-queue-list QUEUEA
      [qos-queue-list QUEUEA]
 3    (config)# priority
      [qos-queue-list QUEUEA]
 4    (config)# exit
 5    (config)# qos-interface OsakaTokyo queue_list QUEUEA
 6    (config)# flow qos OsakaTokyo out
      [flow qos OsakaTokyo out]
 7    (config)# list 41010 tcp 3ffe:501:811:ff00::1 20-21 any action
                priority 5
      [flow qos OsakaTokyo out]
 8    (config)# list 41020 tcp 3ffe:501:811:ff00::2 20-21 any action
                priority 4
      [flow qos OsakaTokyo out]
 9    (config)# list 41030 tcp 3ffe:501:811:ff00::1 23 any action
                priority 3
      [flow qos OsakaTokyo out]
10    (config)# list 41040 tcp 3ffe:501:811:ff00::2 23 any action
                priority 2
      [flow qos OsakaTokyo out]
11    (config)# list 41050 ip any any action priority 1
      [flow qos OsakaTokyo out]
12    (config)# exit
13    (config)# flow yes

表15-11 本装置Bのコンフィグレーション解説

解説番号 解説
1 QoS情報を設定します。
2,3 qos-queue-listモードに移行し,QUEUEAのキューモードを完全優先に設定します。
4 qos-queue-listモードからグローバルコンフィグモードに戻ります。
5 インタフェース名称OsakaTokyoに,QoSキューリスト名称QUEUEAを登録します。
6 インタフェース名OsakaTokyoのoutbound(送信側)にQoSフロー情報を設定します。
flow qos outモードに移行します。
7 tcpの送信元IPアドレス=3ffe:501:811:ff00::1,送信元ポート番号=20,21のパケットを出力優先度5にするよう設定します。
8 tcpの送信元IPアドレス=3ffe:501:811:ff00::2,送信元ポート番号=20,21のパケットを出力優先度4にするよう設定します。
9 tcpの送信元IPアドレス=3ffe:501:811:ff00::1,送信元ポート番号=23のパケットを出力優先度3にするよう設定します。
10 tcpの送信元IPアドレス=3ffe:501:811:ff00::2,送信元ポート番号=23のパケットを出力優先度2にするよう設定します。
11 解説番号7〜10以外のパケットを出力優先度1にするよう設定します。
12 flow qos outモードからグローバルコンフィグモードに戻ります。
13 フロー制御機能を使用する設定にします。

[コンフィグレーションの表示]
qos
qos-queue-list QUEUEA
  priority
qos-interface OsakaTokyo queue_list QUEUEA
!
flow yes
flow qos OsakaTokyo out
  list 41010 tcp 3ffe:501:811:ff00::1 20-21 any action priority 5
  list 41020 tcp 3ffe:501:811:ff00::2 20-21 any action priority 4
  list 41030 tcp 3ffe:501:811:ff00::1 23 any action priority 3
  list 41040 tcp 3ffe:501:811:ff00::2 23 any action priority 2
  list 41050 ip any any action priority 1
